Φυσική (Β Γυμνασίου): Ηλεκτρονικό Βιβλίο

μια μικρή ιστορία ...

Ο κύριος Κώστας είναι αγρότης στο Πήλιο, έχει ένα πολύ μεγάλο κτήμα με μηλιές. Κάθε βράδυ ακούει το δελτίο καιρού προκειμένου να προγραμματίσει τις εργασίες της επόμενης ημέρας. Μια ανοιξιάτικη μέρα η πρόβλεψη της μετεωρολογικής υπηρεσίας ήταν ότι το επόμενο βράδυ η θερμοκρασία στην περιοχή θα έπεφτε μερικούς βαθμούς κάτω από το μηδέν (0°C).

Αυτό τον καιρό οι περισσότερες από τις μηλιές του κυρίου Κώστα ήταν γεμάτες από μπουμπούκια, τα οποία βρίσκονταν σε κίνδυνο εξαιτίας του προβλεπόμενου παγετού. Ο κύριος Κώστας για να προστατέψει τα μπουμπούκια από την καταστροφή και επομένως και την παραγωγή του από μήλα, ράντισε τα δένδρα του με νερό.

Με ποιο τρόπο το ράντισμα των δένδρων προστατεύει τα μπουμπούκια από τον παγετό;

Στο κεφάλαιο αυτό:

Θα γνωρίσεις τις τρεις καταστάσεις της ύλης στερεή, υγρή και αέρια καθώς και πώς η μια μπορεί να μετατραπεί στην άλλη. Θα συνδέσεις τις αλλαγές κατάστασης της ύλης με τη θερμότητα και τη θερμοκρασία, θα μάθεις πώς προκαλούνται αυτές οι μεταβολές και πώς ερμηνεύονται μικροσκοπικά.

ΚΕΦΑΛΑΙΟ 7

ΑΛΛΑΓΕΣ ΚΑΤΑΣΤΑΣΗΣ

Εικόνα 7.1.

Το χιόνι είναι νερό σε στερεά κατάσταση.

Εικόνα 7.2.

Σ' αυτή τη φωτογραφία αναπαριστώνται οι τρεις καταστάσεις του νερού. Στην αέρια κατάσταση, οι υδρατμοί είναι διασπαρμένοι στον αέρα και είναι αόρατοι, μέχρι να συμπυκνωθούν.

Καθ' όλη τη διάρκεια της τήξης η θερμοκρασία διατηρείται σταθερή.

Χρόνος
σε min
0
1
2
3
4
5
6
7
8
9
10

Θερμοκρασία
σε °C
-5
-3
-1
0
0
0
0
0
1
2
3

Εικόνα 7.3.

Καθ' όλη τη διάρκεια της τήξης η θερμοκρασία διατηρείται σταθερή.

Η ΘΕΡΜΟΤΗΤΑ ΠΡΟΚΑΛΕΙ ΜΕΤΑΒΟΛΕΣ

Το χειμώνα χιονίζει κυρίως στις ορεινές περιοχές της χώρας μας (εικόνα 7.1). Αν η θερμοκρασία είναι «κάτω από το μηδέν», το χιόνι παγώνει. Την άνοιξη τα χιόνια λιώνουν και τα ποτάμια τροφοδοτούνται με μεγάλες ποσότητες νερού. Γεμίζουμε με νερό τις παγοθήκες και τις τοποθετούμε στο ψυγείο, οπότε παίρνουμε παγάκια. Ο πάγος είναι νερό σε στερεά κατάσταση.

Όταν κάνουμε μπάνιο με ζεστό νερό σ' ένα λουτρό, ο καθρέφτης του θολώνει. Από το νερό παράγονται ατμοί, οι υδρατμοί. Ο καθρέφτης έχει μικρότερη θερμοκρασία από τους υδρατμούς που μετατρέπονται σε σταγονίδια στην επιφάνειά του. Οι υδρατμοί είναι νερό σε αέρια κατάσταση. Με παρόμοιο τρόπο από τους υδρατμούς που υπάρχουν στον αέρα, δημιουργείται η δροσιά, η ομίχλη και τα σύννεφα.

Οι τρεις συνηθισμένες καταστάσεις της ύλης είναι η στερεή, η υγρή και η αέρια (εικόνα 7.2). Η κατάσταση της ύλης ενός σώματος είναι δυνατόν να αλλάξει. Ένα στερεό σώμα μπορεί να μετατραπεί σε υγρό και αντίστροφα ή ένα υγρό σώμα σε αέριο και αντίστροφα. Πώς προκαλούνται αυτές οι αλλαγές και πώς ερμηνεύονται μικροσκοπικά; Σ' αυτό το κεφάλαιο θα δούμε ότι οι αλλαγές κατάστασης της ύλης σχετίζονται με τη θερμοκρασία και τη θερμότητα.

7.1 Αλλαγές κατάστασης και θερμότητα

Τήξη-Πήξη

Τοποθετούμε τριμμένα παγάκια σ' ένα δοχείο και μέσα σε αυτά βυθίζουμε ένα θερμόμετρο και το τοποθετούμε σε εστία θέρμανσης (εικόνα 7.3). Η θερμοκρασία του πάγου αρχίζει να αυξάνεται. Όταν φθάσει στους 0 °C, τότε ο πάγος αρχίζει να λιώνει, οπότε εμφανίζεται και νερό μέσα στο ποτήρι. Παρατηρούμε ότι μέχρι να λιώσει όλος ο πάγος, η θερμοκρασία του μείγματος νερού-πάγου διατηρείται σταθερή στους 0 °C. Η θερμοκρασία αυτή ονομάζεται θερμοκρασία τήξης του πάγου. Μόλις λιώσει όλος ο πάγος, η θερμοκρασία του νερού αρχίζει να αυξάνεται.

Τοποθετούμε ένα δοχείο με νερό μέσα σε μια λεκάνη με πάγο θερμοκρασίας -10 °C (εικόνα 7.4). Παρατηρούμε ότι η θερμοκρασία του νερού μειώνεται. Όταν φθάσει στους 0 °C, το νερό αρχίζει να γίνεται στερεό, δηλαδή πάγος. Αυτή η θερμοκρασία

ΚΕΦΑΛΑΙΟ 7 ΑΛΛΑΓΕΣ ΚΑΤΑΣΤΑΣΗΣ

διατηρείται σταθερή μέχρι να γίνει πάγος όλο το νερό. Την ονομάζουμε θερμοκρασία πήξης του νερού.

Γενικά, ονομάζουμε τήξη το φαινόμενο της μετατροπής ενός στερεού σε υγρό, ενώ της μετατροπής του υγρού σε στερεό, πήξη. Κατά τη διάρκεια της τήξης ή της πήξης συνυπάρχουν και οι δυο καταστάσεις (φάσεις) της ύλης: η στερεά και η υγρή. Από τα πειράματα που περιγράψαμε, προκύπτει ότι η θερμοκρασία τήξης του νερού συμπίπτει με τη θερμοκρασία πήξης. Το ίδιο συμβαίνει και με τα άλλα σώματα. Κάθε καθαρό σώμα έχει τη δική του θερμοκρασία τήξης/πήξης, που χαρακτηρίζει το υλικό του σώματος. Είναι, όπως λέμε, μια φυσική σταθερά του υλικού του σώματος.

Βρασμός-Υγροποίηση

Γεμίζουμε ένα γυάλινο δοχείο νερό, το τοποθετούμε πάνω από μια εστία θέρμανσης και καταγράφουμε τη θερμοκρασία του (εικόνα 7.5). Συγχρόνως παρατηρούμε τι συμβαίνει μέσα στο δοχείο. Αρχικά η θερμοκρασία του νερού αυξάνεται και παράγονται υδρατμοί με αργό ρυθμό από την επιφάνεια του νερού. Όταν η θερμοκρασία φθάσει τους 100 οC, εκδηλώνεται στο νερό μία έντονη αναταραχή. Οι υδρατμοί παράγονται γρήγορα και σχηματίζουν μεγάλες φυσαλίδες σε όλο τον όγκο του νερού. Το νερό βράζει. Κατά τη διάρκεια του βρασμού συνυπάρχουν η υγρή και η αέρια κατάσταση. Σε όλη τη διάρκεια του βρασμού η θερμοκρασία διατηρείται σταθερή και την ονομάζουμε θερμοκρασία βρασμού. Κάθε υγρό βράζει, αλλά σε διαφορετική θερμοκρασία. Η θερμοκρασία βρασμού είναι μια φυσική σταθερά των καθαρών σωμάτων.

Το αντίστροφο φαινόμενο του βρασμού λέγεται υγροποίηση. Οι υδρατμοί υγροποιούνται στους 100°C, δηλαδή σε θερμοκρασία ίση με τη θερμοκρασία βρασμού.

Κατά την τήξη, την πήξη, το βρασμό και την υγροποίηση η κατάσταση των σωμάτων αλλάζει. Αυτές οι αλλαγές ονομάζονται αλλαγές κατάστασης.

Θερμότητα τήξης και βρασμού

Ένα κομμάτι πάγου λιώνει, όταν εκτεθεί σε περιβάλλον υψηλότερης θερμοκρασίας, για παράδειγμα στον αέρα. Τότε, θερμότητα μεταφέρεται από τον αέρα στον πάγο. Αντίθετα, κατά την πήξη μεταφέρεται θερμότητα από το νερό προς το περιβάλλον του.

Γενικά, όταν θερμότητα μεταφέρεται σε ένα στερεό σώμα (για παράδειγμα όταν το θερμαίνουμε με ένα λύχνο), η θερμοκρασία του σώματος αυξάνεται μέχρι να φτάσει στη θερμοκρασία τήξης. Τότε το σώμα τήκεται (λιώνει), ενώ η θερμοκρασία του παραμένει σταθερή, μέχρι να μετατραπεί εξολοκλήρου σε υγρό. Όταν θερμότητα μεταφέρεται από ένα υγρό προς το περιβάλλον του (για παράδειγμα, όταν αυτό βρίσκεται μέσα σε έναν καταψύκτη), η θερμοκρασία του υγρού ελαττώνεται μέχρι να φτάσει στη θερμοκρασία πήξης. Τότε το υγρό στερεοποιείται (πήζει), ενώ η θερμοκρασία του διατηρείται σταθερή μέχρι να μετατραπεί εξ ολοκλήρου σε στερεό.

Χρόνος
σε min
0
1
2
3
4
5
6
7
8
9
10

Θερμοκρασία
σε °C
15
9
3
0
0
0
0
0
-1
-2
-3

Εικόνα 7.4.

Σε όλη τη διάρκεια της πήξης η θερμοκρασία διατηρείται σταθερή. Η θερμοκρασία πήξης συμπίπτει με τη θερμοκρασία τήξης.

Χρόνος
σε min
0
1
2
3
4
5
6
7

Θερμοκρασία
σε °C
25
43
61
79
94
100
100
100

Εικόνα 7.5.

Σε όλη τη διάρκεια του βρασμού η θερμοκρασία διατηρείται σταθερή.

ΦΥΣΙΚΗ Β' ΓΥΜΝΑΣΙΟΥ

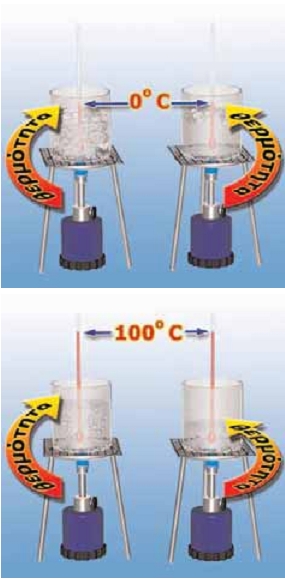

Εικόνα 7.6.

(α) Κατά τη διάρκεια της τήξης του πάγου, μεταφέρεται θερμότητα από τη φλόγα στον πάγο. Όμως η θερμοκρασία του πάγου παραμένει σταθερή. (β) Κατά τη διάρκεια του βρασμού του νερού, μεταφέρεται θερμότητα από τη φλόγα στο νερό. Όμως η θερμοκρασία του νερού παραμένει σταθερή.

Όταν σε ένα υγρό μεταφέρεται θερμότητα (για παράδειγμα, όταν το θερμαίνουμε με ένα λύχνο), η θερμοκρασία του υγρού αυξάνεται μέχρι να φτάσει στη θερμοκρασία βρασμού. Τότε, το υγρό μετατρέπεται σε αέριο, ενώ η θερμοκρασία του καθ' όλη τη διάρκεια της μετατροπής παραμένει σταθερή. Αντιθέτως, όταν από ένα αέριο μεταφέρεται θερμότητα προς το περιβάλλον, η θερμοκρασία του αερίου αρχικά μειώνεται. Όταν γίνει ίση με τη θερμοκρασία βρασμού, αρχίζει να υγροποιείται, η θερμοκρασία του παραμένει σταθερή, ενώ θερμότητα εξακολουθεί να μεταφέρεται προς το περιβάλλον.

Γενικά, όταν θερμότητα μεταφέρεται σε ένα στερεό ή υγρό σώμα, χωρίς να αλλάζει η κατάστασή του, τότε η θερμοκρασία του σώματος αυξάνεται. Κατά τη διάρκεια όμως της τήξης ή του βρασμού η θερμοκρασία διατηρείται σταθερή αν και στο σώμα μεταφέρεται θερμότητα (εικόνα 7.6). Η θερμότητα που μεταφέρεται σε ένα στερεό σώμα κατά την τήξη του, είναι ανάλογη της μάζας του σώματος και εξαρτάται από το υλικό από το οποίο αποτελείται το σώμα:

Q = L_T·m

όπου Q είναι η συνολική ποσότητα θερμότητας που μεταφέρεται στο σώμα για να μετατραπεί όλη η μάζα του m σε υγρό ίδιας θερμοκρασίας. Το L_T ονομάζεται λανθάνουσα θερμότητα τήξης και εξαρτάται από το υλικό.

Το L_T εκφράζει την ποσότητα θερμότητας που απαιτείται για την πλήρη τήξη 1 kg από το υλικό. Αντίστοιχα, η ποσότητα της θερμότητας που μεταφέρεται σε ένα υγρό σώμα κατά το βρασμό, είναι ανάλογη της μάζας του σώματος και εξαρτάται από το υλικό από το οποίο αποτελείται το σώμα:

Q = L_B·M

όπου Q είναι η συνολική ποσότητα θερμότητας που μεταφέρεται στο σώμα για να μετατραπεί όλη η μάζα του m σε αέριο ίδιας θερμοκρασίας. Το L_B ονομάζεται λανθάνουσα θερμότητα βρασμού και εξαρτάται από το υλικό. Το L_B εκφράζει την ποσότητα θερμότητας που απαιτείται για την πλήρη εξαέρωση 1 kg από το υλικό.

Στον πίνακα 7.1 αναφέρονται οι θερμοκρασίες και οι λανθάνουσες θερμότητες τήξης και βρασμού διάφορων υλικών.

ΠΙΝΑΚΑΣ 7.1.
ΘΕΡΜΟΚΡΑΣΙΕΣ ΚΑΙ ΛΑΝΘΑΝΟΥΣΕΣ ΘΕΡΜΟΤΗΤΕΣ ΤΗΞΗΣ-ΒΡΑΣΜΟΥ ΔΙΑΦΟΡΩΝ ΥΛΙΚΩΝ
Υλικό	Θερμοκρασία τήξης °C	Θερμότητα τήξης (L_T) 10³ J/kg ή J/gr	Θερμοκρασία βρασμού °C	Θερμότητα βρασμού (L_B) 10³ J/kg ή J/gr
Ήλιο	-270	5,23	-269	21
Άζωτο	-210	25,5	-196	201
Οξυγόνο	-219	13,8	-183	213
Οινόπνευμα	-114	104	78	854
Υδράργυρος	-39	11,8	357	272
Νερό	0	334	100	2256
Μόλυβδος	327	24,5	1750	871
Αλουμίνιο	660	90	2450	11400
Χρυσός	1063	64,5	2660	1578
Χαλκός	1083	134	1187	5070
Βολφράμιο	3370		5900

ΚΕΦΑΛΑΙΟ 7 ΑΛΛΑΓΕΣ ΚΑΤΑΣΤΑΣΗΣ

Εξάχνωση

Μέσα σ' ένα δοχείο από πορσελάνη θερμαίνουμε ήπια κρυστάλλους ιωδίου. Παρατηρούμε ότι το στερεό ιώδιο μετατρέπεται απευθείας σε αέριο χωρίς να περάσει από την υγρή κατάσταση.

Μερικά στερεά, όπως το στερεό διοξείδιο του άνθρακα (ξηρός πάγος) και οι κρύσταλλοι της ναφθαλίνης, μεταβαίνουν απευθείας από τη στερεά στην αέρια κατάσταση. Αυτή η μεταβολή ονομάζεται εξάχνωση. Σε ξηρό περιβάλλον και με έντονη ηλιακή ακτινοβολία το χιόνι και ο πάγος επίσης εξαχνώνονται. Το αντίθετο συμβαίνει όταν υδρατμοί βρεθούν σε ψυχρό αέρα, οπότε σχηματίζεται στερεό χιόνι.

Τα «σκαλοπάτια» των μεταβολών κατάστασης

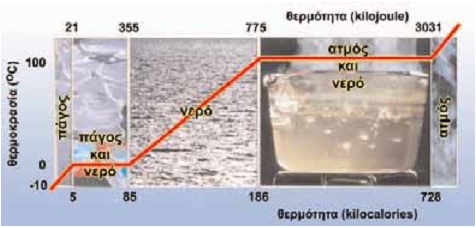

Στην εικόνα 7.9 παριστάνεται γραφικά η θερμοκρασία 1 Kg H₂Ο (νερού) αρχικής θερμοκρασίας -10 °C σε συνάρτηση με τη θερμότητα που μεταφέρεται από το περιβάλλον σε αυτό. Το διάγραμμα αποτελείται από 5 διαφορετικές περιοχές.

Αύξηση της θερμοκρασίας του πάγου από την αρχική θ_π=-10 °C στη θερμοκρασία τήξης θ_Τ=0 °C. Η θερμότητα που απορροφάται από τον πάγο είναι:
Q_π = c_π·m·(θ_Τ - θ_π)
Η θερμοκρασία του μείγματος του υγρού νερού και του πάγου διατηρείται σταθερή ίση με θ_Τ. Είναι το σκαλοπάτι της τήξης. Η θερμότητα είναι ίση με τη θερμότητα τήξης:
Q_T=m·L_T
Η θερμοκρασία του νερού αυξάνεται από θ_T μέχρι τη θερμοκρασία βρασμού θ_β. Η θερμότητα που απορροφάται από το νερό είναι:
Q_v=c_v·m·(θ_β - θ_Τ)
Η θερμοκρασία του μείγματος του νερού και των υδρατμών διατηρείται σταθερή και ίση με θ_β. Είναι το σκαλοπάτι του βρασμού. Η θερμότητα που απορροφά το νερό είναι ίση με τη θερμότητα βρασμού:
Q_β=m·L_B
Η θερμοκρασία των υδρατμών αυξάνεται.

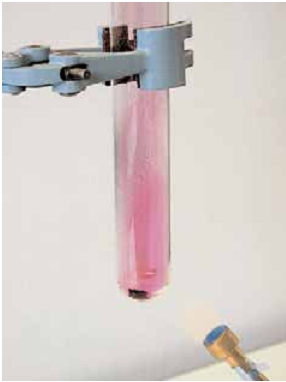

Εικόνα 7.7.

Το ιώδιο μεταβαίνει από τη στερεά στην αέρια κατάσταση. Το ιώδιο εξαχνώνεται.

Ακόνισε το μυαλό σου

Εικόνα 7.8.

Πολλές φορές η θερμοκρασία του αέρα είναι μεγαλύτερη όταν χιονίζει παρά όταν λιώνουν τα χιόνια. Μπορείς να εξηγήσεις γιατί;

◄ Εικόνα 7.9.

Τα σκαλοπάτια των μεταβολών κατάστασης του νερού
