4.4 ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΣΥΝΔΕΣΕΙΣ

Στις κατασκευές που θα πραγματοποιήσουν οι μαθητές θα είναι καλό να χρησιμοποιούν και ηλεκτρολογικά

Εικόνα 4.36: Σύνδεση λαμπτήρων σε μπαταρία μέσω διακόπτη

Εικόνα 4.36: Σύνδεση λαμπτήρων σε μπαταρία μέσω διακόπτη

στοιχεία. Έτσι ττ.χ. σε ένα αυτοκίνητο μπορούν να ανάβουν τα φώτα, ή σε μια ανεμογεννήτρια να γυρίζουν οι πτέρυγες. Για τα κυκλώματα αυτά οι μαθητές μπορούν να χρησιμοποιήσουν:

  • Για φωτισμό μια μπαταρία 4,5ν (πλακέ) μπορεί να συνδεθεί με ένα ή περισσότερα λαμπάκια τάσης 5ν. Ο τρόπος σύνδεσης
ΚΕΦΑΛΑΙΟ 4

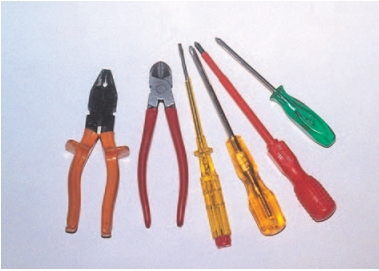

Εικόνα 4.37: Ηλεκτρολογικά εργαλεία

Εικόνα 4.37: Ηλεκτρολογικά εργαλεία

φαίνεται στην Εικόνα 4.36.

  • Για κίνηση μπορεί να χρησιμοποιηθεί μικρός κινητήρας συνεχούς τάσης 5ν. Στη σύνδεση αυτή χρειάζεται προσοχή, ώστε ο θετικός πόλος της μπαταρίας (+) να συνδεθεί με το θετικό ακροδέκτη του κινητήρα και ο αρνητικός πόλος της μπαταρίας (-) με τον αρνητικό ακροδέκτη.

Προσοχή:

  1. σε περίπτωση που πραγματοποιείτε κατασκευές που απαιτούν τάση δικτύου (220ν), να συμβουλεύεστε πάντα τον καθηγητή σας.
  2. αποφεύγετε να πραγματοποιείται ηλεκτρολογικά κυκλώματα σε μεταλλικές κατασκευές. Σε αντίθετη περίπτωση να συμβουλευτείτε τον καθηγητή σας.

Για τη δημιουργία των κυκλωμάτων ο μαθητής θα χρησιμοποιήσει ένα σύνολο από εργαλεία που φαίνονται στην Εικόνα 4.37.

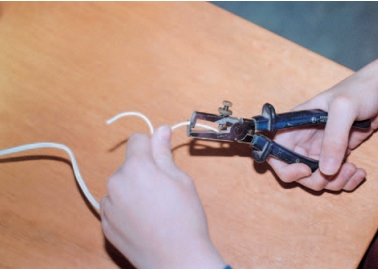

Εικόνα 4.38: Χρήση απογυμνωτών καλωδίων.

Εικόνα 4.38: Χρήση απογυμνωτών καλωδίων.

Για να κόψει ένα καλώδιο θα χρησιμοποιήσει ένα κόφτη ή εναλλακτικά μια πένσα. Οι ηλεκτρολογικές πένσες πρέπει να διαθέτουν μονωμένη λαβή. Οι άκρες των καλωδίων πρέπει να καθαριστούν από το προστατευτικό μονωτικό (απογύμνωση), ώστε να δημιουργήσουμε τις απαραίτητες συνδέσεις. Η εργασία αυτή γίνεται με ειδικά εργαλεία που λέγονται απογυμνωτές καλωδίων, όπως φαίνεται στην Εικόνα 4.38.

Πολλές φορές για να είναι πιο σταθερή η σύνδεση δύο καλωδίων απαιτείται η συγκόλλησή τους. Αυτό γίνεται με τη βοήθεια ειδικών κολλητηριών (Εικόνα 4.39).

Στις κατασκευές που απαιτούν ηλεκτρονικά εξαρτήματα χρησιμοποιούνται επίσης μια σειρά από όργανα μέτρησης. Έτσι για τη μέτρηση της έντασης του ρεύματος χρησιμοποιείται αμπερόμετρο, για τη μέτρηση της τάσης βολτόμετρο και για τη μέτρηση της

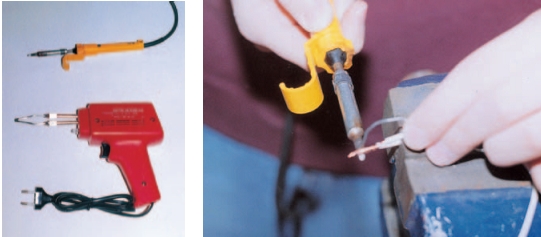

Εικόνα 4.39: Είδη κολλητηριών και συγκόλληση καλωδίων.

Εικόνα 4.39: Είδη κολλητηριών και συγκόλληση καλωδίων.

αντίστασης ωμόμετρο. Συνήθως χρησιμοποιούμε ένα πολύμετρο που έχει τη δυνατότητα μέτρησης και των τριών μεγεθών. Στην Εικόνα 4.40 φαίνονται τα όργανα αυτά.

ΤΕΧΝΟΛΟΓΙΑ Α' ΓΥΜΝΑΣΙΟΥ

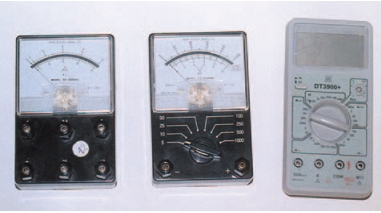

Εικόνα 4.40: Αμπερόμετρο, Βολτόμετρο, Πολυμετρο.

Εικόνα 4.40: Αμπερόμετρο, Βολτόμετρο, Πολυμετρο.

Να θυμίσουμε ότι το αμπερόμετρο συνδέεται πάντα σε σειρά στο κύκλωμα (δηλαδή παρεμβάλλεται στο κύκλωμα), ενώ το βολτόμετρο παράλληλα (δηλαδή οι ακροδέκτες του ακουμπούν στα σημεία του κυκλώματος που θέλουμε να μετρήσουμε την τάση). Επίσης για τη μέτρηση μιας αντίστασης με ωμόμετρο θα πρέπει αυτή να αποσυνδεθεί από το κύκλωμα.
