ΦΑΚΟΙ: Η ΟΡΑΣΗ ΜΑΣ ΣΤΟ ΜΙΚΡΟΚΟΣΜΟ ΚΑΙ ΤΟ ΜΕΓΑΛΟΚΟΣΜΟ

Οπτικός φακός ονομάζεται ένα διαφανές σώμα, συνήθως από γυαλί, το οποίο έχει καμπύλες επιφάνειες (σφαιρικές ή κυλινδρικές). Οι αρχαίοι Έλληνες γνώριζαν ότι ένα διαφανές σφαιρικό δοχείο γεμάτο νερό μπορούσε να συγκεντρώσει σε μια πολύ μικρή επιφάνεια το ηλιακό φως που έπεφτε πάνω του (εικόνα 9.1).

Πρώτοι οι Κινέζοι χρησιμοποίησαν τους φακούς για την αντιμετώπιση των προβλημάτων της όρασης. Γυαλιά όρασης κατασκευάστηκαν για πρώτη φορά στη Βόρεια Ιταλία γύρω στα 1825.

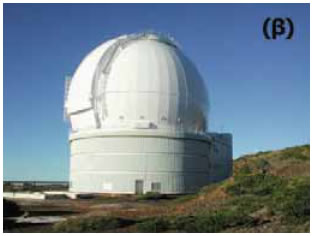

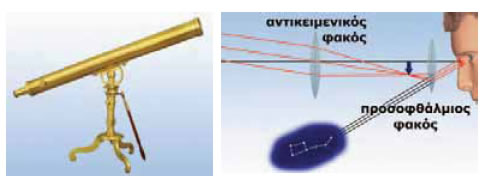

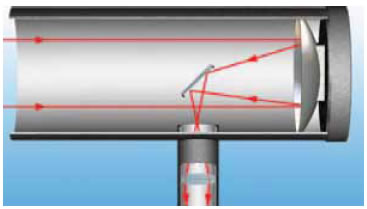

Στις αρχές του 17ου αιώνα ο Κέπλερ και ο Γαλιλαίος συνδύασαν δύο φακούς και κατασκεύασαν τα πρώτα τηλεσκόπια (εικόνα 9.2). Με τα τηλεσκόπια οι δύο επιστήμονες διεύρυναν τα όρια του ορατού σύμπαντος και έτσι μπόρεσαν να παρατηρήσουν τις κινήσεις των πλανητών και των δορυφόρων τους. Οι φακοί αποτελούν τα βασικά εξαρτήματα όλων σχεδόν των οπτικών οργάνων: των μικροσκοπίων, των τηλεσκοπίων, των φωτογραφικών μηχανών, των μηχανημάτων προβολής εικόνων κ.ά.

Αν αναρωτήθηκες ποτέ για τα χαρακτηριστικά ενός πολύ μικρού αντικειμένου και θέλησες να τα παρατηρήσεις, ασφαλώς θα χρησιμοποίησες ένα μεγεθυντικό φακό. Αν παρατηρήσεις ένα αντικείμενο μέσα από ένα φακό, το μέγεθός του φαίνεται διαφορετικό από αυτό που είναι στην πραγματικότητα.

Σε ποιο φαινόμενο βασίζεται η λειτουργία των φακών;

Όταν μια φωτεινή δέσμη περάσει μέσα από ένα φακό, λόγω

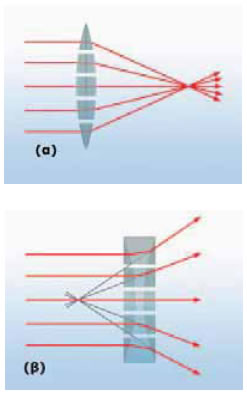

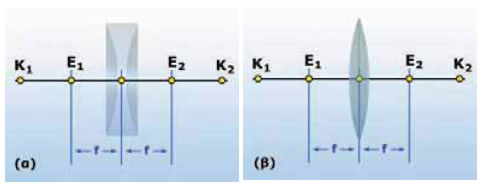

νικού πρίσματος, εξερχόμενη από αυτό αλλάζει πορεία ώστε να πλησιάζει προς τη βάση του (εικόνα 9.6). Έτσι σ’ ένα κοίλο φακό η εξερχόμενη ακτίνα εκτρέπεται ώστε να απομακρύνεται από το κέντρο του, δηλαδή ο φακός λειτουργεί ως αποκλίνων. Αντίστοιχα ένας πολύ λεπτός φακός που είναι παχύτερος στο κέντρο του προσεγγίζεται από ένα τριγωνικό πρίσμα του οποίου η κορυφή βρίσκεται στην κορυφή του φακού και η βάση του είναι παράλληλη προς τον κύριο άξονα του φακού (εικόνα 9.7). Έτσι μια φωτεινή ακτίνα παράλληλη προς τον κύριο άξονα όταν εξέρχεται από το φακό πλησιάζει προς το κέντρο του, δηλαδή ο φακός λειτουργεί ως συγκλίνων.

Όταν σε αρκετή απόσταση από ένα συγκλίνοντα φακό τοποθετήσουμε ένα αντικείμενο, π.χ. ένα κερί, τότε σε οθόνη πίσω από το φακό είναι δυνατόν να σχηματιστεί πραγματικό είδωλο και αντεστραμμένο (εικόνα 9.9).

Πλησιάζοντας το αντικείμενο προς το φακό το μέγεθος του ειδώλου μεγαλώνει και μετά από ορισμένο σημείο δεν είναι δυνατή η προβολή του σε οθόνη. Σε αυτή τη θέση βρίσκεται η εστία του φακού. Πλησιάζοντας το αντικείμενο ακόμη περισσότερο μπορούμε να διακρίνουμε το είδωλο μόνο μέσα από το φακό. Το είδωλο είναι πλέον φανταστικό. Είναι επίσης όρθιο και μεγαλύτερο του αντικειμένου. Ο φακός λειτουργεί ως μεγεθυντικός (εικόνα 9.10).

Γραφικός προσδιορισμός του ειδώλου

Πώς θα μπορούσαμε να προσδιορίσουμε τη θέση, το είδος και το μέγεθος του ειδώλου που σχηματίζεται από ένα φακό;

Για να προσδιορίσουμε γραφικά το είδος του ειδώλου που σχηματίζει ένας φακός, ακολουθούμε τα παρακάτω βήματα. Αρχικά προσδιορίζουμε το είδος του φακού (κοίλος ή κυρτός, συγκλίνων ή αποκλίνων), καθώς και τα χαρακτηριστικά του (κέντρο και εστιακή απόσταση). Στη συνέχεια προσδιορίζουμε τα χαρακτηριστικά του αντικειμένου όπως το μέγεθός του και τη θέση του, δηλαδή την απόστασή του από το κέντρο του φακού. Το αντικείμενο, είτε αυτό είναι ένα μικρόβιο που παρατηρείται με το μικροσκόπιο είτε είναι ένας γαλαξίας που παρατηρείται με ένα τηλεσκόπιο, το παριστάνουμε με ένα βέλος. Για απλότητα τοποθετούμε την αρχή του βέλους στον κύριο άξονα.

Για να προσδιορίσουμε το είδωλο του αντικειμένου, προσδιορίζουμε το είδωλο ενός σημείου του, για παράδειγμα της μύτης του βέλους. Το είδωλο ενός σημείου προσδιορίζεται σχεδιάζοντας την πορεία δύο χαρακτηριστικών ακτίνων που ξεκινούν από το σημείο (μια παράλληλη προς τον κύριο άξονα και την άλλη να διέρχεται από το κέντρο του φακού) (εικόνα 9.11).

Ένας αποκλίνων φακός χρησιμοποιείται συχνά στο σκόπευτρο μιας φωτογραφικής μηχανής. Όταν κοιτάζεις το αντικείμενο που θέλεις να φωτογραφίσεις μέσα από το σκόπευτρο της μηχανής, βλέπεις το φανταστικό όρθιο είδωλό του (εικόνα 9.16). Οι αναλογίες του ειδώλου είναι ίδιες με της φωτογραφίας που πρόκειται να τραβηχτεί.

Εικόνα 9.15
Σχηματισμός ειδώλου σε αποκλίνοντα φακό.

Η φωτογραφική μηχανή

Μια απλή φωτογραφική μηχανή αποτελείται από ένα συγκλίνοντα φακό και ένα ευαίσθητο φιλμ τα οποία είναι τοποθετημένα σε ένα αδιαφανές κουτί. Ο φακός μπορεί να μετακινηθεί μπροστά και πίσω ώστε να ρυθμιστεί η απόσταση ανάμεσα στο φακό και στο φιλμ. Μέσω του φακού σχηματίζεται πάνω στο φιλμ ένα πραγματικό, αντεστραμμένο είδωλο (εικόνα 9.17). Ο αριθμός των φωτονίων που φθάνουν στο φιλμ ρυθμίζεται από ένα κλείστρο και ένα διάφραγμα. Το κλείστρο ελέγχει το χρονικό διάστημα που το φιλμ είναι εκτεθειμένο στο φως. Το διάφραγμα ελέγχει το άνοιγμα του κουτιού από το οποίο διέρχεται το φως για να φθάσει στο φιλμ. Μεταβολή στο μέγεθος του διαφράγματος μεταβάλλει τον αριθμό των φωτονίων που φθάνουν στο φιλμ κάθε χρονική στιγμή. Όταν τα φωτόνια φθάσουν στο φιλμ, απορροφώνται από το υλικό του και προκαλούν χημικές αντιδράσεις, με αποτέλεσμα το φιλμ να αμαυρώνεται στα σημεία που προσπίπτουν φωτόνια. Με αυτό τον τρόπο αποτυπώνεται στο φιλμ το είδωλο του αντικειμένου.

Το μικροσκόπιο

Το μικροσκόπιο αποτελείται από δύο συγκλίνοντες φακούς: το φακό που βρίσκεται κοντά στο μάτι μας (προσοφθάλμιος φακός) και το φακό που βρίσκεται κοντά στο αντικείμενο (αντικειμενικός φακός) (εικόνα 9.18).

Ο αντικειμενικός φακός έχει μικρή εστιακή απόσταση και δημιουργεί πραγματικό είδωλο του αντικειμένου. Αυτό το είδωλο αποτελεί το αντικείμενο για τον προσοφθάλμιο φακό ο οποίος σχηματίζει ένα μεγεθυσμένο φανταστικό είδωλο (εικόνα 9.18).

Οι φωτεινές δέσμες που προέρχονται από ένα αντικείμενο εισέρχονται στο μάτι μέσω της κόρης. Ο αριθμός των φωτονίων που εισέρχεται ρυθμίζεται από το έγχρωμο τμήμα του ματιού, την ίριδα, που περιβάλλει την κόρη. Το φως διέρχεται μέσω του διαφανούς περιβλήματος το οποίο ονομάζεται κερατοειδής χιτώνας και διαθλάται στο φακό και το υγρό. Οι διαθλώμενες ακτίνες εστιάζονται στον αμφιβληστροειδή χιτώνα ο οποίος βρίσκεται στο πίσω μέρος του ματιού και είναι εξαιρετικά ευαίσθητος στο φως. Το είδωλο του αντικειμένου σχηματίζεται πάνω στον αμφιβληστροειδή χιτώνα αντεστραμμένο. Εκεί εξαπλώνεται το οπτικό νεύρο το οποίο συνδέει το μάτι με τον εγκέφαλο. Αν και το είδωλο σχηματίζεται αντεστραμμένο, ο εγκέφαλος που είναι ο τελικός επεξεργαστής του ερεθίσματος δημιουργεί την εντύπωση του όρθιου (εικόνα 9.22).

Το μάτι προσαρμόζεται

Κατάλληλοι μύες μεταβάλλουν αυτόματα την καμπυλότητα του φακού, μεταβάλλοντας συνεπώς την εστιακή του απόσταση, έτσι ώστε το είδωλο να σχηματίζεται πάντα στον αμφιβληστροειδή, είτε το αντικείμενο βρίσκεται κοντά είτε πολύ μακριά από το μάτι.

Ελαττώματα της όρασης

Αν διαθέτεις αυτό που ονομάζουμε κανονική όραση, μπορείς να δεις καθαρά και αντικείμενα που βρίσκονται σε απόσταση 25 εκατοστών από εσένα (κοντινό σημείο). Τα ελαττώματα της όρασης συνδέονται με την αδυναμία του ματιού να σχηματίσει το είδωλο του αντικειμένου πάνω στον αμφιβληστροειδή χιτώνα. Μερικά από τα ελαττώματα της όρασης διορθώνονται με τη χρήση γυαλιών ή φακών επαφής (εικόνα 9.23).

Πρεσβυωπία-Yπερμετρωπία

Θα έχεις πιθανόν παρατηρήσει τον παππού σου ή τη γιαγιά σου να φέρνει ένα αντικείμενο, για παράδειγμα μια εφημερίδα, σε μεγάλη απόσταση από τα μάτια του για να το δει καθαρότερα. Γιατί συμβαίνει αυτό;

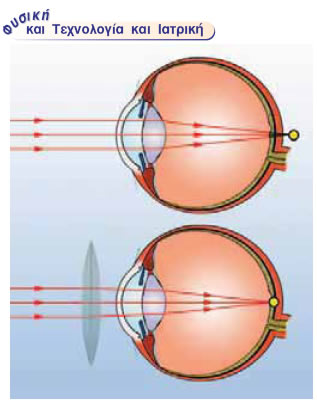

Συνήθως με το πέρασμα των χρόνων το μάτι χάνει την ικανότητά του να προσαρμόζει το φακό ανάλογα με την απόσταση του αντικειμένου ώστε να σχηματίζει το είδωλο πάνω στον αμφιβληστροειδή χιτώνα. Επίσης σε ορισμένα άτομα ο βολβός μπορεί να έχει μικρότερο βάθος από το κανονικό. Στις παραπάνω περιπτώσεις το είδωλο ενός κοντινού αντικειμένου σχηματίζεται μπροστά από τον αμφιβληστροειδή χιτώνα. Αυτό το ελάττωμα διορθώνεται με τη χρήση ενός συγκλίνοντος φακού, ο οποίος προκαλεί σύγκλιση των ακτίνων ώστε να εστιάσουν στον αμφιβληστροειδή χιτώνα (εικόνα 9.24).

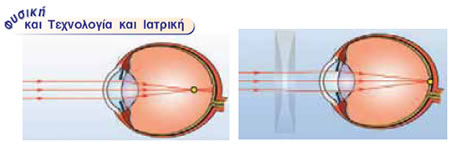

Μυωπία

Κάποιοι από τους συμμαθητές σου –πιθανόν και εσύ ο ίδιος– να μην μπορούν να δουν πολύ καθαρά αντικείμενα που βρίσκονται μακριά, για παράδειγμα τα γράμματα στον πίνακα της αίθουσας.
