Η θάλασσα ή η πισίνα φαίνονται πιο ρηχές απ’ όσο είναι στην πραγματικότητα. Το μισοβυθισμένο κουτάλι φαίνεται να λυγίζει στην επιφάνεια του νερού (εικόνα. 8.1). Πώς θα μπορούσαμε να ερμηνεύσουμε τις παραπάνω παρατηρήσεις;

Για να περιγράψουμε φαινόμενα όπως τα παραπάνω στη γλώσσα της Φυσικής θα μελετήσουμε πώς διαδίδεται μια λεπτή δέσμη φωτός όταν περνά από ένα διαφανές σώμα σε άλλο, για παράδειγμα από τον αέρα στο νερό ή στο γυαλί.

Το φως μέσα στην ύλη: διάθλαση

Αν παρατηρήσουμε προσεκτικά τη διάδοση μιας λεπτής δέσμης φωτός από τον αέρα στο γυαλί, διαπιστώνουμε ότι ένα μέρος από το φως της προσπίπτουσας δέσμης ανακλάται και ένα μέρος εισέρχεται στο γυαλί ακολουθώντας διαφορετική διεύθυνση από την προσπίπτουσα (εικόνα 8.2). Το ίδιο φαινόμενο παρατηρούμε όταν φως διαδίδεται από τον αέρα στο νερό και σε κάθε διαφανές σώμα.

Γνωρίζουμε ότι η ταχύτητα του φωτός στο νερό, στο γυαλί κ.α. είναι μικρότερη από την ταχύτητά του στον αέρα. Λέμε ότι αυτά τα υλικά (γυαλί, νερό) είναι οπτικά πυκνότερα από τον αέρα. Όταν το φως περνά από ένα διαφανές υλικό σε ένα άλλο διαφανές υλικό, στο οποίο διαδίδεται με διαφορετική ταχύτητα, η διεύθυνση διάδοσής του αλλάζει. Αυτό το φαινόμενο ονομάζεται διάθλαση. Στο 5ο κεφάλαιο είδαμε ότι το ίδιο συμβαίνει και με ένα μηχανικό κύμα όταν περνά από ένα μέσο σε άλλο στο οποίο διαδίδεται με διαφορετική ταχύτητα. Δηλαδή το φως και τα μηχανικά κύματα διαθλώνται.

Για να μελετήσουμε το φαινόμενο της διάθλασης ορίζουμε τη γωνία πρόσπτωσης (π^), όπως και στην ανάκλαση, και τη γωνία διάθλασης (δ^) που σχηματίζεται από την ακτίνα που διαθλάται και την κάθετη στην επιφάνεια πρόσπτωσης (εικόνα 8.2). Μπορούμε να επαληθεύσουμε πειραματικά ότι κατά τη διάθλαση του φωτός ικανοποιούνται οι ακόλουθοι νόμοι:

α. Η προσπίπτουσα ακτίνα, η διαθλώμενη και η ευθεία που είναι κάθετη στην επιφάνεια επαφής των δύο υλικών και περνά από το σημείο πρόσπτωσης βρίσκονται στο ίδιο επίπεδο (εικόνα 8.2).

κτη διάθλασης (n) αυτού του υλικού, οπότε ο νόμος του Σνελ γράφεται:

Το 1678 ο Κρίστιαν Χόυχενς (εικόνα 8.6) απέδειξε ότι ο δείκτης διάθλασης ενός υλικού ισούται με το πηλίκο της ταχύτητας του φωτός c στο κενό (και κατά προσέγγιση στον αέρα) προς την ταχύτητά του υ στο υλικό. Δηλαδή:

Από τη σχέση 8.1 φαίνεται ότι ο δείκτης διάθλασης του αέρα ή του κενού είναι 1.

Είδαμε ότι το φως μέσα σε οποιοδήποτε υλικό διαδίδεται με μικρότερη ταχύτητα απ’ ό,τι στο κενό ή τον αέρα. Άρα ο δείκτης διάθλασης για όλα τα υλικά είναι μεγαλύτερος της μονάδας.

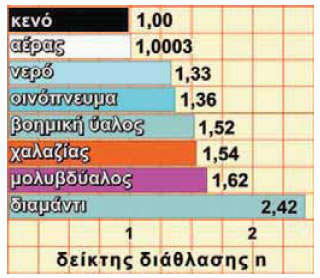

Από το διάγραμμα 8.1 μπορούμε να συμπεράνουμε ότι το κίτρινο φως διαδίδεται με μεγαλύτερη ταχύτητα στο νερό απ’ ό,τι στο διαμάντι.

Γενικά όταν το φως διαδίδεται από ένα διαφανές μέσο 1 σε ένα άλλο μέσο 2 ισχύει:

Έτσι όταν το φως διαδίδεται από το οπτικά πυκνότερο μέσο (μέσο 1) προς τον αέρα (μέσο 2) η εξίσωση 8.2 μπορεί να γραφεί:

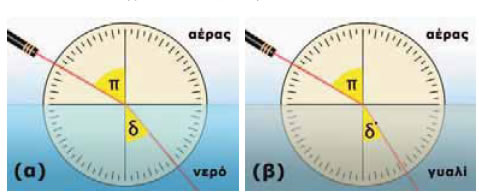

Από τις τιμές του διαγράμματος 8.1 βλέπουμε ότι το γυαλί έχει μεγαλύτερο δείκτη διάθλασης από το νερό. Άρα για την ίδια γωνία πρόσπτωσης η γωνία διάθλασης είναι μικρότερη στο γυαλί απ’ ό,τι στο νερό (η φωτεινή ακτίνα κάμπτεται περισσότερο στο γυαλί) (εικόνα 8.7). Γενικά όσο μικρότερη είναι η ταχύτητα διάδοσης του φωτός σε ένα μέσο, τόσο μεγαλύτερη τιμή έχει ο δείκτης διάθλασής του και τόσο πιο έντονη είναι η διάθλαση σ’ αυτό. H ταχύτητα του φωτός σε ένα μέσο εξαρτάται από το είδος του υλικού αλλά και από την ενέργεια των φωτονίων της ακτινοβολίας, δηλαδή το χρώμα του φωτός. Συνεπώς και ο δείκτης διάθλασης ενός υλικού θα εξαρτάται τόσο από το υλικό όσο και από το χρώμα του φωτός.

Παγίδευση του φωτός: ολική ανάκλαση

Στην εικόνα 8.10 παριστάνονται φωτεινές δέσμες οι οποίες διαδίδονται από το νερό προς τον αέρα. Οι δέσμες διαδίδονται αρχικά στο νερό, στη συνέχεια προσπίπτουν στη διαχωριστική επιφάνεια νερού-αέρα. Ορισμένες από αυτές διαθλώνται και εξέρχονται από το νερό. Άλλες προσπίπτουν με μεγάλη γωνία στη διαχωριστική επιφάνεια και ανακλώνται πίσω στο νερό: το φως παγιδεύεται στο ίδιο μέσο.

Πώς ερμηνεύουμε το φαινόμενο αυτό;

Στην εικόνα 8.11 παριστάνονται τρεις φωτεινές ακτίνες που διαδίδονται από το γυαλί στον αέρα. Η ακτίνα γ διαθλάται και περνά στον αέρα απομακρυνόμενη από την κάθετη στη διαχωριστική επιφάνεια: ισχύει π<δ. Όσο μεγαλύτερη είναι η γωνία πρόσπτωσης τόσο η διαθλώμενη πλησιάζει προς τη διαχωριστική επιφάνεια. Για ορισμένη τιμή λοιπόν της γωνίας πρόσπτωσης η διαθλώμενη ακτίνα γίνεται παράλληλη προς τη διαχωριστική επιφάνεια (ακτίνα β). Αυτή η γωνία ονομάζεται ορική γωνία διάθλασης (π_c). Όταν λοιπόν π=π_c, τότε η γωνία διάθλασης γίνεται 90^o (δ=90^o). Με βάση τη σχέση 8.3 προκύπτει:

Για ακόμα μεγαλύτερη γωνία το φως δεν εξέρχεται. Η προσπίπτουσα δέσμη υφίσταται μόνον ανάκλαση (ακτίνα α). Το φαινόμενο αυτό ονομάζεται ολική ανάκλαση (εικόνα 8.11).

Αντικατοπτρισμός

Μερικές φορές όταν κινούμαστε σε αυτοκινητόδρομους στη διάρκεια του καλοκαιριού βλέπουμε από μακριά να καθρεφτίζεται στο δρόμο ο ουρανός ή ένα αντικείμενο, οπότε μας δημιουργείται η εντύπωση ότι στο βάθος του δρόμου υπάρχει νερό. Ωστόσο, όταν φθάνουμε εκεί, διαπιστώνουμε ότι το έδαφος είναι απολύτως στεγνό. Το φαινόμενο αυτό το παρατηρούν συχνά οι ταξιδιώτες της ερήμου. Ο ουρανός που καθρεφτίζεται στην έρημο δημιουργεί την εντύπωση της επιφάνειας μιας λίμνης ή θάλασσας η οποία διαρκώς απομακρύνεται όσο την πλησιάζεις (εικόνα 8.12). Το φαινόμενο αυτό ονομάζεται αντικατοπτρισμός.

Πώς δημιουργείται η ψευδαίσθηση του αντικατοπτρισμού;

Ο αντικατοπτρισμός παρατηρείται όταν το έδαφος είναι πολύ θερμό. Έτσι, ακριβώς πάνω από αυτό ο αέρας έχει μεγάλη θερμοκρασία, ενώ ψηλότερα μικρότερη. Όσο μεγαλύτερη είναι η θερμοκρασία του αέρα τόσο μεγαλύτερη είναι η ταχύτητα διάδοσης του φωτός και άρα τόσο μικρότερος ο δείκτης διάθλασης σε αυτόν.

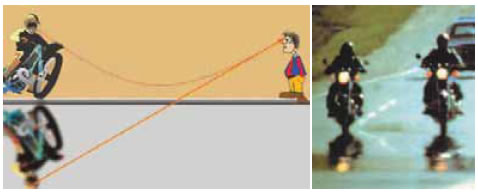

Επομένως η φωτεινή δέσμη από το αντικείμενο διαθλάται διαδοχικά στα στρώματα του αέρα. Τελικά κοντά στο έδαφος υφίσταται ολική ανάκλαση και φθάνει στα μάτια του παρατηρητή, ο οποίος την προεκτείνει ευθύγραμμα σχηματίζοντας το είδωλο του αντικειμένου στο έδαφος (εικόνα 8.13).

Όταν το λευκό φως του ήλιου πέσει πάνω σε ένα ακανόνιστο κομμάτι γυαλιού, σε σαπουνόφουσκα, κηλίδα πετρελαίου, οπτικό δίσκο (εικόνα 8.17) κ.ά. εμφανίζονται όλα τα χρώματα με μια συγκεκριμένη σειρά. Ίδια σειρά χρωμάτων εμφανίζεται και στο ουράνιο τόξο.

Πώς από το λευκό φως εμφανίζονται όλα τα χρώματα;

Διάθλαση μονοχρωματικής δέσμης φωτός σε πρίσμα

Στην εικόνα 8.18 παριστάνεται η πορεία μιας λεπτής μονοχρωματικής δέσμης φωτός που προσπίπτει κάθετα στη μια πλευρά ενός ορθογώνιου τριγωνικού πρίσματος. Μονοχρωματική ονομάζεται μια δέσμη φωτός όταν αποτελείται από φωτόνια μιας μόνο ενέργειας ή από φωτεινές ακτίνες ενός χρώματος. Στην εικόνα σχεδιάζονται δύο παράλληλες φωτεινές ακτίνες που αντιστοιχούν στο ίδιο χρώμα. Παρατήρησε ότι παραμένουν παράλληλες και μετά τη διέλευσή τους από το πρίσμα.

Πώς ερμηνεύουμε αυτό το γεγονός;

Οι δύο ακτίνες έχουν την ίδια γωνία πρόσπτωσης. Επειδή φωτεινή δέσμη αποτελείται από φωτόνια ίδιας ενέργειας αυτά μέσα στο γυαλί θα κινούνται με την ίδια ταχύτητα, δηλαδή και στις δύο ακτίνες θα αντιστοιχεί ο ίδιος δείκτης διάθλασης. Επομένως σύμφωνα με το νόμο της διάθλασης και η γωνία διάθλασης θα είναι ίδια.

Ανάλυση του λευκού φωτός

Τι θα συμβεί αν στο πρίσμα προσπέσει φως που δεν είναι μονοχρωματικό, όπως για παράδειγμα το ηλιακό φως;

Ένας από τους μεγαλύτερους φυσικούς όλων των εποχών ο Ισαάκ Νεύτων ενδιαφέρθηκε να απαντήσει στο ερώτημα αυτό. Άρχισε τα πειράματά του στην οπτική το 1662 σε ηλικία 20 ετών όταν ακόμη ήταν φοιτητής στο Καίμπριτζ. Αρχικά δημιούργησε λεπτές φωτεινές δέσμες ηλιακού φωτός, σκοτεινιάζοντας το εργαστήριό του και ανοίγοντας μικρές οπές στα παραθυρόφυλλα. Ακολούθως τοποθέτησε ένα γυάλινο πρίσμα κοντά στην οπή και οδήγησε το εξερχόμενο φως σε μια λευκή επιφάνεια (εικόνα 8.19). Παρατήρησε το σχηματισμό μιας έγχρωμης ταινίας: του χρωματικού φάσματος. Στη συνέχεια ο Νεύτωνας κατηύθυνε την έγχρωμη φωτεινή δέσμη σε ένα δεύτερο πρίσμα και παρατήρησε ότι το φως που εξερχόταν από αυτό ήταν λευκό (εικόνα 8.20).

Με αυτό τον τρόπο ο Νεύτωνας έδειξε ότι τα χρώματα στο λευκό φως δεν είχαν προστεθεί από το υλικό του πρίσματος και κατέληξε τελικά στο συμπέρασμα ότι το λευκό φως είναι μίγμα όλων των χρωμάτων σε κατάλληλη αναλογία. Το φαινόμενο του διαχωρισμού του λευκού φωτός σε χρώματα ονομάζεται ανάλυση (διασπορά) του φωτός.

τους και τις επανεκπέμπουν προς όλες τις κατευθύνσεις (εικόνα 8.25). Λέμε τότε ότι το φως σκεδάζεται. Η ορατή ακτινοβολία του Ήλιου φθάνει στη Γη αφού διασχίσει την ατμόσφαιρα που την περιβάλλει, σκεδάζεται στα μόρια του οξυγόνου και του αζώτου και «διασκορπίζεται» προς όλες τις κατευθύνσεις. Από τις ακτίνες του ορατού φωτός περισσότερο σκεδάζονται εκείνες που αντιστοιχούν στο ιώδες χρώμα και ακολουθούν διαδοχικά ακτίνες που αντιστοιχούν στα υπόλοιπα χρώματα του φάσματος. Η ιώδης ακτινοβολία διασκορπίζεται 10 φορές περισσότερο από την κόκκινη. Το φως γαλάζιου χρώματος σκεδάζεται λιγότερο από εκείνο του ιώδους όμως τα μάτια μας είναι περισσότερο ευαίσθητα στο γαλάζιο παρά στο ιώδες και γι’ αυτό ο ουρανός μας φαίνεται γαλάζιος (εικόνα 8.26). Ο ουρανός όμως δεν φαίνεται πάντοτε γαλάζιος. Όταν στην ατμόσφαιρα υπάρχουν σωματίδια μεγαλύτερα από τα μόρια του οξυγόνου και του αζώτου, τότε σκεδάζονται έντονα φωτεινές ακτίνες και άλλων χρωμάτων εκτός του ιώδους και του μπλε. Αυτό κάνει τον ουρανό να φαίνεται λιγότερο γαλάζιος και να παίρνει ένα χρώμα προς το άσπρο.

Γιατί κατά την ανατολή και τη δύση του ήλιου ο ουρανός «βάφεται» κόκκινος;

Είδαμε ότι οι φωτεινές ακτίνες που αντιστοιχούν στο κόκκινο χρώμα σκεδάζονται λιγότερο από αυτές του ιώδους. Επομένως όταν μια δέσμη λευκού φωτός διανύει μικρή απόσταση στην ατμόσφαιρα και φτάνει στον παρατηρητή θα περιέχει κυρίως ακτίνες ιώδους και μπλε χρώματος (εικόνα 8.26). Αντίθετα μια δέσμη λευκού φωτός που διανύει μεγάλη απόσταση στην ατμόσφαιρα όταν φθάσει στον παρατηρητή θα περιέχει κυρίως ακτίνες που αντιστοιχούν στο πορτοκαλί και το κόκκινο χρώμα (εικόνα 8.26). Το φως που φθάνει στον παρατηρητή όταν ο ήλιος βρίσκεται κοντά στον ορίζοντα διανύει πολύ μεγαλύτερη απόσταση στην ατμόσφαιρα απ’ ό,τι διανύει κατά τη διάρκεια της ημέρας. Έτσι κατά το ηλιοβασίλεμα ο ουρανός εμφανίζεται διαδοχικά κίτρινος, πορτοκαλί και τελικά κόκκινος. Η αντίθετη σειρά χρωμάτων εμφανίζεται κατά την ανατολή (εικόνα 8.27).

Το χρώμα των σωμάτων

Ο κόσμος που μας περιβάλλει εμφανίζει ποικιλία χρωμάτων. Τα τριαντάφυλλα είναι κόκκινα, ο ουρανός γαλάζιος, τα φύλλα των φυτών πράσινα (εικόνα 8.28). Τα χρώματα βρίσκονται πάντα στο επίκεντρο του ενδιαφέροντος τόσο των καλλιτεχνών όσο και των φυσικών. Για το φυσικό όμως τα χρώματα των σωμάτων δεν προέρχονται από το υλικό από το οποίο αποτελούνται. Η αίσθηση του χρώματος προκαλείται στο σύστημα ματιού-εγκεφάλου του παρατηρητή από το φως που ανακλάται ή εκπέμπεται από τα σώματα.

Χρώματα από ανάκλαση

Έχεις παρατηρήσει πώς μεταβάλλεται το χρώμα των αντικειμένων όταν μεταβάλλεται το χρώμα της φωτεινής δέσμης που πέφτει πάνω τους;

Στο λευκό φως το άνθος ενός τριαντάφυλλου φαίνεται κόκκινο, ενώ τα φύλλα πράσινα (εικόνα 8.29α). Αν το τριαντάφυλλο
