μια μικρή ιστορία ...

Το 1912 το πολυτελές υπερωκεάνιο Τιτανικός ξεκίνησε το παρθενικό του ταξίδι από τη Βρετανία προς την Αμερική. Μετά από πρόσκρουση σε παγόβουνο, το πλοίο βυθίστηκε νοτίως του Καναδά. Το ναυάγιο αυτό, το πιο πολύνεκρο στην ιστορία, στοίχισε τη ζωή σε 1520 άτομα.

Το 1985 το ναυάγιο του Τιτανικού ανακαλύφθηκε στο βυθό του ωκεανού σε βάθος περίπου 4.000 μέτρων με τη βοήθεια μη επανδρωμένου υποβρυχίου σκάφους.

Ο Τιτανικός είχε όγκο 137.000 m³ και μάζα 46.000.000 kg. Μελετώντας αυτό το κεφάλαιο θα μάθουμε να προσδιορίζουμε την πίεση του νερού στο βάθος του ναυαγίου, τη δύναμη που ασκούσε το θαλάσσιο νερό στο πλοίο, ενώ αυτό έπλεε, καθώς επίσης πόσο μέρος του πλοίου ήταν βυθισμένο στο νερό.

Στο κεφάλαιο αυτό:

- Θα προσεγγίσουμε τις έννοιες της υδροστατικής πίεσης, της ατμοσφαιρικής πίεσης και της άνωσης.

- Θα μελετήσουμε τη μετάδοση των πιέσεων στα ρευστά, την αρχή του Αρχιμήδη για την άνωση και τη συνθήκη πλεύσης.

ΚΕΦΑΛΑΙΟ 4

ΠΙΕΣΗ

Εικόνα 4.1.

Όταν ο χιονοδρόμος χρησιμοποιεί χιονοπέδιλα, τα πόδια του δε βυθίζονται στο χιόνι.

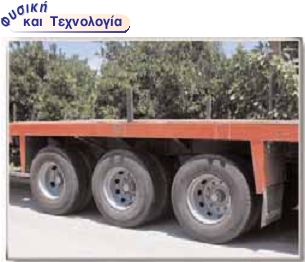

Εικόνα 4.2.

Τα φορτηγά που χρησιμοποιούνται για τη μεταφορά μεγάλων φορτίων έχουν πολλά και φαρδιά ελαστικά. Με αυτό τον τρόπο αυξάνουν το εμβαδόν της επιφάνειας στην οποία ασκούν τη δύναμη.

ΠΙΕΣΗ ΚΑΙ ΔΥΝΑΜΗ: ΔΥΟ ΔΙΑΦΟΡΕΤΙΚΕΣ ΕΝΝΟΙΕΣ

Πολλές φορές θα έχεις προσπαθήσει να βαδίσεις πάνω σ' ένα παχύ στρώμα από χιόνι. Δυσκολεύεσαι, τα παπούτσια σου βουλιάζουν. Αντίθετα, παρατηρείς τους χιονοδρόμους να κινούνται με άνεση πάνω σ' αυτό φορώντας τα χιονοπέδιλα τους τα οποία έχουν φαρδιά πέλματα (εικόνα 4.1). Το ίδιο ένα μικρό επιβατηγό αυτοκίνητο βουλιάζει στη λάσπη ή στην άμμο, ενώ τα ειδικά αυτοκίνητα (τζιπ) τα οποία έχουν φαρδιά λάστιχα μπορούν να κινούνται με άνεση. Παρατηρώντας προσεκτικά τα παραπάνω φαινόμενα, διαπιστώνουμε ότι η παραμόρφωση μιας επιφάνειας δεν εξαρτάται μόνο από τη δύναμη που ασκείται σε αυτήν, αλλά και από το εμβαδόν της επιφάνειας στην οποία ασκείται η δύναμη.

Αν καταδυθούμε μέσα στη θάλασσα, σε κάπως μεγάλο βάθος, ή αν ανέβουμε ένα βουνό, θα αισθανθούμε πόνο στα αυτιά. Τι προκαλεί αυτό τον πόνο; Για να περιγράψουμε φαινόμενα όπως αυτά, χρησιμοποιούμε την έννοια της πίεσης.

4.1 Πίεση

Είδαμε στο προηγούμενο κεφάλαιο ότι οι δυνάμεις είναι δυνατόν να προκαλέσουν παραμόρφωση στα σώματα στα οποία ασκούνται. Ο χιονοδρόμος που φαίνεται στην εικόνα 4.1 είναι ακίνητος. Η δύναμη που ασκεί στο έδαφος ισούται με το βάρος του. Όμως το μέγεθος της παραμόρφωσης του χιονιού (δηλαδή το πόσο βουλιάζουν τα παπούτσια του στο χιόνι), εκτός από τη δύναμη, εξαρτάται και από το εμβαδόν της επιφάνειας στην οποία αυτή ασκείται. Ο χιονοδρόμος φορώντας χιονοπέδιλα, τα οποία έχουν μεγαλύτερη επιφάνεια από τα κοινά παπούτσια, αν και δε μεταβάλλει τη δύναμη που ασκεί στο χιόνι (έδαφος), παρόλα αυτά, προκαλεί σ' αυτό μικρότερη παραμόρφωση. Τότε λέμε ότι η πίεση στο χιόνι είναι μικρότερη. Το ίδιο συμβαίνει και με τα φαρδιά λάστιχα των αυτοκινήτων (εικόνα 4.2).

Τι είναι πίεση;

Πίεση ονομάζουμε το πηλίκο της δύναμης που ασκείται κάθετα σε μια επιφάνεια προς το εμβαδόν της επιφάνειας αυτής.

πίεση =	δύναμη που ασκείται κάθετα στην επιφάνεια
	εμβαδόν επιφάνειας

ΦΥΣΙΚΗ Β' ΓΥΜΝΑΣΙΟΥ

Ακόνισε το μυαλό σου

Εικόνα 4.3.

O φακίρης μπορεί να ξαπλώνει με άνεση πάνω στην επιφάνεια των καρφιών. Μπορείς να εξηγήσεις γιατί;

Εικόνα 4.4.

Η πινέζα ασκεί δυο δυνάμεις: (α) στο δάχτυλο: την F και (β) στον πίνακα: F΄. F = F΄. Η επιφάνεια επαφής πινέζας δάχτυλου είναι Ακεφάλι και πινέζας-πίνακα είναι Α_μύτη. Αλλά Α_κεφάλι = 400 Α_μύτη.

Επομένως p_Δ =	F	και p_κ =	F
	Α_κεφάλι		Α_μύτη

p_κ	=	Α_Δ	= 400.
p_Δ		Α_κ

Εικόνα 4.5.

Μπλαιζ Πασκάλ (Blaise Pascal) 1623-1662 Μαθηματικός, φυσικός και φιλόσοφος που έζησε στη Γαλλία. Έγινε γνωστός κυρίως για τις μελέτες του στα μαθηματικά οι οποίες αφορούσαν τις πιθανότητες. Στη φυσική μελέτησε το έργο του Γαλιλαίου καθώς και του Τορικέλλι και δημοσίευσε πολλές σημαντικές εργασίες σε σχέση με τις ιδιότητες των ρευστών.

Χρησιμοποιώντας μαθηματικά σύμβολα γράφουμε:

ρ =	F_κ	(4.1)
	Α

όπου F_k είναι το μέτρο της ολικής δύναμης που ασκείται κάθετα σε επιφάνεια εμβαδού Α.

Κάθε φορά που χρειάζεται να κρεμάσεις μια ανακοίνωση στον αντίστοιχο πίνακα που υπάρχει στο σχολείο ή στο δωμάτιο σου χρησιμοποιείς πινέζες. Έχεις αναρωτηθεί γιατί; Αν όχι, ας σκεφτούμε μαζί με βάση τη σχέση 4.1. Με το χέρι σου ασκείς δύναμη στο κεφάλι της πινέζας. Όπως μάθαμε όμως στο προηγούμενο κεφάλαιο, το χέρι σου και η πινέζα αλληλεπιδρούν, επομένως και η πινέζα ασκεί στο χέρι σου αντίθετη δύναμη. Η πινέζα τελικά ασκεί δυο δυνάμεις. Μια στο δάκτυλο σου (F) και μια στον πίνακα (F'). Οι δυνάμεις αυτές έχουν σχεδόν ίσα μέτρα (εικόνα 4.4). Η επιφάνεια επαφής της πινέζας με το δάκτυλο σου (κεφάλι της πινέζας) Α_k είναι περίπου 400 φορές μεγαλύτερη από την επιφάνεια επαφής Α_μ της πινέζας με τον πίνακα. Σύμφωνα με τη σχέση 4.1, η πίεση Ρ_μ που δέχεται ο πίνακας από την πινέζα είναι 400 φορές μεγαλύτερη από την πίεση Ρ_Δ που δέχεται το δάχτυλο σου. Γι’ αυτό η πινέζα διεισδύει στον πίνακα και όχι στο δάχτυλο σου. Γενικότερα, η πίεση που δέχεται μια επιφάνεια είναι τόσο μεγαλύτερη όσο μεγαλύτερη είναι η δύναμη που ασκείται κάθετα σε αυτή και όσο μικρότερο είναι το εμβαδόν της.

Μονάδες της πίεσης

Η πίεση είναι παράγωγο μέγεθος, επομένως οι μονάδες προκύπτουν από τον ορισμό της μέσω της σχέσης 4.1. Στο διεθνές σύστημα μονάδων (S.I.), η μονάδα της δύναμης F είναι το Ν και του εμβαδού Α της επιφάνειας το m². Άρα, η μονάδα της πίεσης θα είναι το . Η μονάδα αυτή λέγεται και Pascal (Πασκάλ) προς τιμή του Γάλλου μαθηματικού, φυσικού και φιλοσόφου Μπλαιζ Πασκάλ (εικόνα 4.5), δηλαδή:

1 P_a = 1	N
	m²

Πολύ συχνά χρησιμοποιείται και το kP_a (Κιλοπασκάλ) που ισούται με 1000 P_a.

Πολλές φορές στη γλώσσα που χρησιμοποιούμε στην καθημερινή μας ζωή, συγχέουμε τη δύναμη με την πίεση. Στη φυσική πρέπει να είμαστε πολύ προσεκτικοί και να μη χρησιμοποιούμε το ένα μέγεθος αντί του άλλου. Η δύναμη και η πίεση είναι δύο διαφορετικά φυσικά μεγέθη. Η δύναμη έχει κατεύθυνση, είναι διανυσματικό μέγεθος και μετριέται σε Ν, ενώ η πίεση δεν έχει κατεύθυνση, δεν είναι διανυσματικό μέγεθος. Η πίεση εκφράζει τη δύναμη που ασκείται κάθετα στη μονάδα επιφάνειας και μετριέται σε

ΚΕΦΑΛΑΙΟ 4 ΠΙΕΣΗ

Δραστηριότητα

Πόση πίεση ασκείς όταν στέκεσαι στο έδαφος με τα δύο ή με το ένα πόδι;

Υπολόγισε το βάρος σου σε Ν.
Σημείωσε σ’ ένα χαρτί το περίγραμμα του παπουτσιού σου.
Σχεδίασε ένα ορθογώνιο που να έχει περίπου το ίδιο εμβαδόν με το περίγραμμα.
Υπολόγισε το εμβαδόν του σε τετραγωνικά μέτρα.
Με βάση τον ορισμό της πίεσης, βρες την πίεση που ασκείς στο έδαφος.

ΠΙΝΑΚΑΣ 4.1.
ΟΙ ΔΙΑΦΟΡΕΣ ΔΥΝΑΜΗΣ-ΠΙΕΣΗΣ
Δύναμη	Πίεση
Διάνυσμα	Δεν είναι διάνυσμα
Μονάδες: N	Μονάδες:

ΠΙΝΑΚΑΣ 4.2.
Η ΚΛΙΜΑΚΑ ΤΩΝ ΠΙΕΣΕΩΝ ΣΤΟΝ ΚΟΣΜΟ ΜΑΣ
Τόπος	Πίεση σε Pa
Κέντρο του Ήλιου	2x10¹⁶
Κέντρο της Γης	4x10¹¹
Μέγιστο βάθος των ωκεανών	10⁸
Πίεση στην ατμόσφαιρα της Αφροδίτης	9x10⁶
Ψηλά τακούνια στο πάτημα	10⁶
Λάστιχο αυτοκινήτου	2x10⁵
Πίεση του ατμοσφαιρικού αέρα στην επιφάνεια της θάλασσας	10⁵
Στην κορυφή του Έβερεστ	3x10⁴
Αρτηριακή πίεση	1,6x10⁴
Πίεση δυνατού ήχου	30
Πίεση ασθενούς ήχου	3x10^-5
Μέγιστο κενό (που πετύχαμε πειραματικά)	10^-12

Φυσική και Τεχνολογία, Βιολογία και καθημερινή ζωή

Δύναμη και πίεση

Σε πολλές εφαρμογές στην καθημερινή μας ζωή επιδιώκουμε να έχουμε άλλοτε μικρές και άλλοτε μεγάλες πιέσεις. Ελέγχουμε την πίεση που δέχεται μια επιφάνεια όχι μέσω της δύναμης που ασκούμε, αλλά κυρίως μέσω του εμβαδού της επιφάνειας επαφής.

Μικρή επιφάνεια επαφής -μεγάλη πίεση: το σώμα κόβεται

Για να κοπεί μια επιφάνεια, πρέπει να δεχτεί μεγάλη πίεση και όχι ν’ ασκηθεί σ’ αυτή μεγάλη δύναμη. Γι’ αυτό τα μαχαίρια και τα ψαλίδια έχουν μικρή επιφάνεια, ώστε ν’ ασκούν μεγάλες πιέσεις και να κόβουν εύκολα.

► Εκτίμησε το εμβαδόν της κόψης ενός ψαλιδιού, μετρώντας τις αντίστοιχες διαστάσεις του.

► Υπολόγισε την πίεση του ψαλιδιού σε ένα φύλλο χαρτί, αν η δύναμη που ασκείς σε αυτό καθώς το χρησιμοποιείς είναι 10 Ν.

Μεγάλη επιφάνεια-μικρή πίεση: δε βουλιάζει

Τα βαριά οχήματα, όπως τα τανκς και οι μπουλντόζες, καθώς και τα βαριά ζώα, όπως τα παχύδερμα (ελέφαντες, ρινόκεροι, ιπποπόταμοι) για να μπορούν να

κινούνται χωρίς να βουλιάζουν σε μαλακά λασπώδη εδάφη, θα πρέπει να ασκούν μικρές πιέσεις. Γι’ αυτό τα τανκς και οι μπουλντόζες διαθέτουν ερπύστριες που αποτελούνται από μεγάλες μεταλλικές επιφάνειες, ενώ τα παχύδερμα πολύ μεγάλα πέλματα. Με αυτό τον τρόπο τα βάρος κατανέμεται σε μεγάλη επιφάνεια επαφής και η πίεση στο έδαφος είναι πολύ μικρή.

► Αναζήτησε πληροφορίες για το βάρος και τις διαστάσεις του πέλματος ενός ρινόκερου.

► Υπολόγισε την πίεση που ασκεί στο έδαφος.

► Σύγκρινε τη με την πίεση που εσύ ασκείς στο έδαφος.

Οι σχεδιαστές διαστημοπλοίων που προορίζονται να προσεδαφιστούν στη σελήνη ή σε άλλους πλανήτες τα εφοδιάζουν με ειδικά μαλακά πέλματα μεγάλου εμβαδού ώστε να μη βυθίζονται σε άγνωστα εδάφη.

ΦΥΣΙΚΗ Β' ΓΥΜΝΑΣΙΟΥ

Εικόνα 4.6.

Η πίεση του αέρα που αναπνέουν οι δύτες ρυθμίζεται κατάλληλα, ώστε να εξισορροπεί την υδροστατική πίεση του νερού.

Πίεση των ρευστών

Το λάδι, το πετρέλαιο, το μέλι, ο αέρας είναι ρευστά. Ρευστά ονομάζουμε τα σώματα που δεν έχουν σταθερό σχήμα, αλλά παίρνουν το σχήμα του δοχείου στο οποίο τοποθετούνται. Τα ρευστά σώματα επίσης έχουν τη δυνατότητα να ρέουν. Τα πιο κοινά ρευστά είναι το νερό και ο αέρας.

Όταν ένα ρευστό βρίσκεται σε ισορροπία, πιέζει κάθε επιφάνεια με την οποία βρίσκεται σε επαφή. Έτσι το νερό όταν βουτάμε σ' αυτό ή ο ατμοσφαιρικός αέρας πιέζουν τα τύμπανα των αυτιών μας (εικόνα 4.6). Η πίεση αυτή προκαλεί το αίσθημα του πόνου στα αυτιά μας όταν ανεβαίνουμε σε μεγάλο ύψος στην ατμόσφαιρα ή όταν καταδυόμαστε σε μεγάλο βάθος στη θάλασσα. Η πίεση που ασκεί ένα υγρό που ισορροπεί ονομάζεται υδροστατική πίεση. Η πίεση που ασκεί ο ατμοσφαιρικός αέρας ονομάζεται ατμοσφαιρική πίεση.
