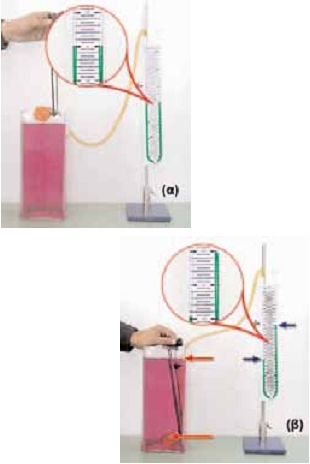

Εικόνα 4.7.

Πώς μετράμε την υδροστατική πίεση.

(α) Όταν η ελαστική μεμβράνη βρίσκεται εκτός του υγρού, τότε το υγρό στα δυο σκέλη του σωλήνα βρίσκεται στο ίδιο ύφος. Στη μεμβράνη δεν ασκείται πίεση. (β) Όταν η μεμβράνη τοποθετηθεί στο υγρό, τότε το υγρό που βρίσκεται στο σκέλος που συνδέεται με τη μεμβράνη βρίσκεται σε μικρότερο ύφος. Στη μεμβράνη ασκείται πίεση. Η διαφορά στάθμης του υγρού που βρίσκεται στο σωλήνα «μετρά» την υδροστατική πίεση στη μεμβράνη.

4.2 Υδροστατική πίεση

Πού οφείλεται η υδροστατική πίεση;

Η υδροστατική πίεση οφείλεται στη βαρύτητα.

Ένα υγρό που βρίσκεται μέσα σε δοχείο λόγω του βάρους του πιέζει τον πυθμένα του δοχείου. Πόση είναι αυτή η υδροστατική πίεση; Εφόσον το υγρό ισορροπεί, η δύναμη που ασκεί στον πυθμένα του δοχείου ισούται με το βάρος του. Επομένως, η πίεση σύμφωνα με τον ορισμό της (σχέση 4.1) είναι ίση με το πηλίκο του βάρους του υγρού προς το εμβαδόν του πυθμένα . Αν είχαμε τη δυνατότητα να μεταφέρουμε ένα κλειστό δοχείο γεμάτο με νερό από την επιφάνεια της γης στην επιφάνεια της σελήνης, θα διαπιστώναμε ότι η υδροστατική πίεση στον πυθμένα του έχει τιμή περίπου 6 φορές μικρότερη από την τιμή της στην επιφάνεια της γης. Αυτό συμβαίνει γιατί το βάρος του νερού στη σελήνη είναι 6 φορές μικρότερο από το βάρος του στη γη.

Μέτρηση υδροστατικής πίεσης

Τα όργανα με τα οποία μετράμε την υδροστατική πίεση ονομάζονται μανόμετρα. Ένας τύπος μανομέτρου, όπως αυτό που χρησιμοποιούμε στο εργαστήριο φυσικής, εικονίζεται στην εικόνα 4.7. Με το μανόμετρο μετράμε την πίεση που ασκείται στην επιφάνεια μιας ελαστικής μεμβράνης, την οποία βυθίζουμε μέσα στο υγρό. Ο σωλήνας τύπου U περιέχει υδράργυρο ή κάποιο άλλο υγρό, συνήθως λάδι. Η διαφορά ύψους του υγρού στα δύο σκέλη του σωλήνα είναι ανάλογη της υδροστατικής πίεσης.

Νόμος της υδροστατικής

Είδαμε ότι η υδροστατική πίεση οφείλεται στη βαρύτητα. Στη φυσική όμως, εκτός από τις αιτίες των φαινομένων, μας ενδιαφέρουν και οι σχέσεις που συνδέουν τα φυσικά μεγέθη. Με ποια

ΚΕΦΑΛΑΙΟ 4 ΠΙΕΣΗ

άλλα φυσικά μεγέθη σχετίζεται η υδροστατική πίεση και με ποιο τρόπο συνδέεται με αυτά;

Για να απαντήσουμε στα παραπάνω ερωτήματα, θα χρησιμοποιήσουμε την εμπειρία μας και θα καταφύγουμε στο πείραμα.

Υδροστατική πίεση και προσανατολισμός

Η υδροστατική πίεση εξαρτάται από τον προσανατολισμό της επιφάνειας που είναι βυθισμένη στο υγρό;

Βυθίζουμε τη μεμβράνη σε ορισμένο βάθος και μεταβάλλουμε τον προσανατολισμό της, για παράδειγμα, από οριζόντια (εικόνα 4.8α) την περιστρέφουμε ώστε να γίνει κατακόρυφη (εικόνα 4.8β). Παρατηρούμε ότι η ένδειξη του μανομέτρου δε μεταβάλλεται. Συμπεραίνουμε ότι η πίεση είναι ανεξάρτητη του προσανατολισμού της επιφάνειας της μεμβράνης. Τα υγρά ασκούν πίεση προς κάθε κατεύθυνση.

Υδροστατική πίεση και βάθος

Πολλές φορές, όταν κολυμπάς στην πισίνα του κολυμβητηρίου ή στην θάλασσα, σου αρέσει να κάνεις βουτιές. Διαπιστώνεις ότι όσο πιο βαθιά βουτάς, τόσο μεγαλύτερη πίεση αισθάνεσαι στ' αυτιά σου. Υποθέτεις ότι η πίεση αυξάνεται με το βάθος του υγρού. Πώς εξαρτάται η πίεση από το βάθος; Για να ελέγξεις την υπόθεσή σου και να απαντήσεις στο ερώτημά σου, καταφεύγεις στο πείραμα. Βυθίζεις στο υγρό τη μεμβράνη του μανομέτρου σε διάφορα βάθη και μετράς την αντίστοιχη πίεση (εικόνα 4.9).

Διαπιστώνεις ότι η υδροστατική πίεση αυξάνεται ανάλογα με το βάθος.

Δραστηριότητα

Υδάτινες τροχιές

Γέμισε με νερό ένα πλαστικό δοχείο.
Τοποθέτησε το δοχείο πάνω στο θρανίο σου, ώστε ο πυθμένας του να βρίσκεται σε ύψος από την επιφάνειά του ίσο με το ύψος του δοχείου.
Με μια καρφίτσα άνοιξε τρύπες σε διάφορα σημεία του δοχείου που βρίσκονται πάνω από το μισό του ύψους του.

Παρατήρησε την απόσταση στην οποία εκτοξεύονται οι πίδακες του νερού πάνω στην επιφάνεια του θρανίου.

Τι διαπιστώνεις;

Προσπάθησε να ερμηνεύσεις τις διαπιστώσεις σου.

Υδροστατική πίεση και είδος υγρού

Σε δυο διαφορετικά υγρά στο ίδιο βάθος η υδροστατική πίεση είναι η ίδια ή διαφορετική;

Παίρνουμε δυο δοχεία, ένα με καθαρό οινόπνευμα που έχει πυκνότητα p_οιν = 800 και το άλλο με αλατόνερο πυκνότητας p_αλατ = 1600 . Μετράμε την υδροστατική πίεση στο ίδιο βάθος

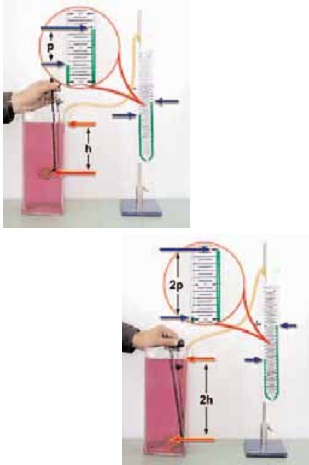

Εικόνα 4.9.

Η επιφάνεια βρίσκεται σε βάθος h και είναι: (α) οριζόντια, (β) κατακόρυφη.

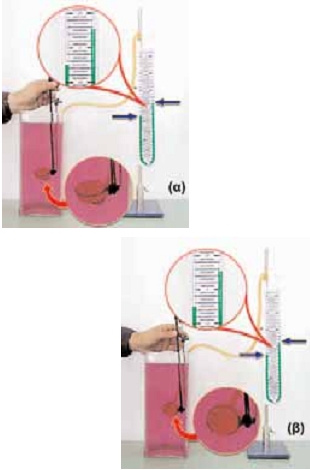

Εικόνα 4.8.

Σε διπλάσιο βάθος έχουμε διπλάσια υδροστατική πίεση.

ΦΥΣΙΚΗ Β' ΓΥΜΝΑΣΙΟΥ

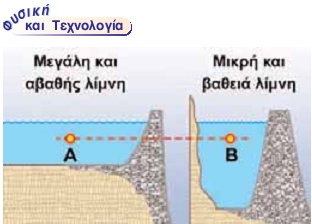

Εικόνα 4.10.

Το φράγμα στο οποίο ασκείται μεγαλύτερη πίεση είναι εκείνο στο οποίο η λίμνη έχει μεγαλύτερο βάθος και όχι εκείνο που η λίμνη έχει μεγαλύτερο όγκο νερού. 'Αρα στη βάση αυτού του φράγματος ασκείται από το νερό μεγαλύτερη δύναμη. Συνεπώς το φράγμα αυτό κατασκευάζεται με μεγαλύτερο πάχος.

και στα δύο υγρά. Διαπιστώνουμε ότι στο αλατόνερο η πίεση είναι διπλάσια. Από παρόμοια πειράματα, εξάγουμε το συμπέρασμα ότι η υδροστατική πίεση είναι ανάλογη με την πυκνότητα του υγρού.

Συνοψίζοντας τα συμπεράσματά μας καταλήγουμε ότι η υδροστατική πίεση είναι ανάλογη:

του βάθους από την επιφάνεια του υγρού
της πυκνότητας του υγρού
της επιτάχυνσης της βαρύτητας.

Τα παραπάνω συμπεράσματα εκφράζονται στη γλώσσα των μαθηματικών από τη σχέση:

p=p·g·h (νόμος της υδροστατικής πίεσης)

όπου: p η υδροστατική πίεση σε , ρ η πυκνότητα του υγρού σε , g η επιτάχυνση της βαρύτητας σε και h το βάθος από την επιφάνεια σε m.

Αξίζει να σημειωθεί ότι η υδροστατική πίεση δεν εξαρτάται από το σχήμα του δοχείου ή τον όγκο του υγρού. Στα σημεία Α και Β που φαίνονται στην εικόνα 4.10 η πίεση του νερού είναι ίδια, διότι βρίσκονται στο ίδιο βάθος, παρότι ο όγκος του νερού στην αβαθή λίμνη είναι πολύ μεγαλύτερος απ' ό,τι στη βαθιά λίμνη. Αισθανόμαστε την ίδια πίεση όταν κάνουμε μια βουτιά και το κεφάλι μας βυθιστεί κατά ένα μέτρο είτε σε μια μικρή πισίνα με θαλασσινό νερό, είτε στη μέση του πελάγους.

Φυσική και Μαθηματικά

Βαρύτητα και υδροστατική πίεση

Τοποθέτησε σε βάθος h τη μεμβράνη του μανομέτρου, όπως στη διπλανή εικόνα.
Θεώρησε έναν κύλινδρο πάνω από τη μεμβράνη ο οποίος να έχει ως βάση την επιφάνειά της.
Υπόθεσε ότι η υδροστατική πίεση στη μεμβράνη οφείλεται στο βάρους του νερού που περιέχεται στον κύλινδρο.
Με βάση τον ορισμό της πίεσης, υπολόγισε την υδροστατική πίεση ρ στη μεμβράνη.
Να αποδείξεις ότι η έκφραση που βρίσκεις συμπίπτει με αυτή που προκύπτει από το νόμο της υδροστατικής.

Εφαρμογές της υδροστατικής πίεσης

Συγκοινωνούντα δοχεία

Γεμίζουμε με υγρό μια σειρά από δοχεία διαφορετικού σχήματος τα οποία συγκοινωνούν μέσω ενός σωλήνα (εικόνα 4.11). Παρατηρούμε ότι σε όλα τα δοχεία η ελεύθερη επιφάνεια του υγρού βρίσκεται στο ίδιο οριζόντιο επίπεδο. Πώς μπορούμε να ερμηνεύσουμε την παραπάνω παρατήρηση; Το υγρό που βρίσκεται στον κοινό οριζόντιο σωλήνα ισορροπεί. Για να συμβαίνει αυτό, θα πρέπει σε όλα τα σημεία του να επικρατεί η ίδια πίεση. Αν

ΚΕΦΑΛΑΙΟ 4 ΠΙΕΣΗ

σε κάποιο σημείο η πίεση ήταν διαφορετική, τότε θα ασκούνταν επιπλέον δύναμη που θα προκαλούσε την κίνηση του υγρού. Από το νόμο της υδροστατικής προκύπτει ότι αν σε κάποιο από τα δοχεία η στάθμη του υγρού ήταν σε μεγαλύτερο ύψος, η πίεση στο αντίστοιχο σημείο του κοινού σωλήνα θα ήταν μεγαλύτερη. Έτσι λοιπόν συμπεραίνουμε ότι δύο σημεία ενός υγρού που ισορροπεί έχουν την ίδια πίεση όταν βρίσκονται στο ίδιο βάθος δηλ. στο ίδιο οριζόντιο επίπεδο. Αυτό συμβαίνει ακόμη και όταν το υγρό βρίσκεται σε διαφορετικά, αλλά συγκοινωνούντα δοχεία. Η αρχή των συγκοινωνούντων δοχείων έχει πολλές εφαρμογές όπως στην κατασκευή των δεξαμενών ύδρευσης των πόλεων. Οι δεξαμενές κατασκευάζονται στα ψηλότερα σημεία έτσι ώστε το νερό να μπορεί να φθάσει και στους ψηλότερους ορόφους των σπιτιών χωρίς να χρειάζεται αντλία (εικόνα 4.12).

Ακόνισε το μυαλό σου

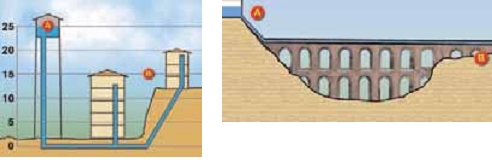

Η δεξαμενή του νερού και οι σωλήνες του δικτύου αποτελούν συγκοινωνούντα δοχεία. Μπορείς να εξηγήσεις το λόγο για τον οποίο οι δεξαμενές νερού κατασκευάζονται στα ψηλότερα σημεία των πόλεων;

Στην εικόνα φαίνεται ένα Ρωμαϊκό υδραγωγείο. Το υδραγωγείο κατασκευάστηκε για να μεταφέρει νερό από την κορυφή Α σε μια πόλη σε χαμηλότερο υψόμετρο Β. Μπορείς να σκεφτείς μια βασική αρχή της φυσικής που δε λήφθηκε υπόψη στην κατασκευή του; Πώς κατασκεύαζαν οι Ρωμαίοι τα υδραγωγεία τους; Να το συγκρίνεις με ένα σύγχρονο.

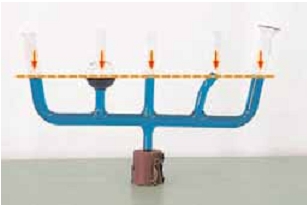

Εικόνα 4.11.

Στα συγκοινωνούντα δοχεία η ελεύθερη επιφάνεια του υγρού που ισορροπεί βρίσκεται στο ίδιο οριζόντιο επίπεδο.

◄ Εικόνα 4.12.

Υδραγωγεία: οι δρόμοι των νερών.

- Κατασκεύασε ένα φωτογραφικό άλμπουμ με τα ιστορικά υδραγωγεία που υπάρχουν στη χώρα μας. Κατάταξε τα με χρονολογική σειρά.

- Γράψε λίγα λόγια για την ιστορία καθενός από αυτά.

Φυσική και Γεωλογία και καθημερινή ζωή

Αρτεσιανά φρέατα (πηγάδια)

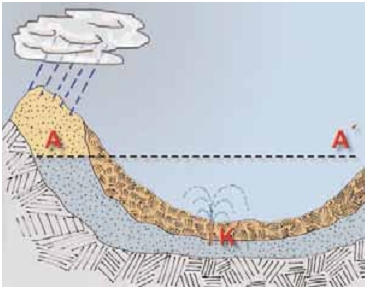

Σε αυτά τα πηγάδια το νερό αναβλύζει δημιουργώντας πίδακα. Γιατί συμβαίνει αυτό; Πώς μπορούμε να το εξηγήσουμε; Όταν η μορφολογία του υπεδάφους είναι κατάλληλη, μεταξύ δυο υδατοστεγών πετρωμάτων είναι δυνατόν να δημιουργηθεί μια υπόγεια δεξαμενή νερού, όπως παριστάνεται στο διπλανό σχήμα. Αν ανοίξουμε στην περιοχή Κ ένα πηγάδι, που το βάθος του να φθάνει μέχρι την υπόγεια δεξαμενή, τότε η δεξαμενή και το πηγάδι αποτελούν συγκοινωνούντα δοχεία. Η ελεύθερη επιφάνεια του νερού και στα δυο πρέπει να βρίσκεται στο ίδιο οριζόντιο επίπεδο. Σύμφωνα με την αρχή των συγκοινωνούντων δοχείων, το νερό αναπηδά στο πηγάδι για να φθάσει στην ελεύθερη επιφάνεια ΑΑ΄. Με αυτό τον τρόπο σχηματίζεται ένας πίδακας. Βέβαια, λόγω τριβών με τον ατμοσφαιρικό αέρα, ο πίδακας δε φθάνει μέχρι το ύψος της επιφάνειας ΑΑ΄.

ΦΥΣΙΚΗ Β' ΓΥΜΝΑΣΙΟΥ

Φυσική και Ιστορία

Το υδροστατικό παράδοξο

Ποιος ήταν ο Πασκάλ; Πότε και πού έζησε; Ποιο ήταν το έργο του;

Τον 17ο αιώνα ο Πασκάλ (Pascal) πραγματοποίησε ένα πείραμα που έκανε μεγάλη εντύπωση και αναφέρεται συχνά ως παράδοξο της υδροστατικής.

Πήρε ένα κλειστό βαρέλι που περιείχε 1000 kg νερού και άνοιξε στην πάνω επιφάνεια μια μικρή τρύπα. Στην τρύπα προσάρμοσε ένα λεπτό κατακόρυφο σωλήνα που είχε ύψος μερικά μέτρα. Προσθέτοντας μια μικρή ποσότητα νερού, ο σωλήνας γέμισε μέχρι την κορυφή. Τότε με μεγάλη έκπληξη είδε τα τοιχώματα του βαρελιού να ανοίγουν και το νερό να χύνεται έξω.

Πώς συνέβη αυτό;

Ας θεωρήσουμε μια μικρή επιφάνεια εμβαδού Α = 1 cm² του πλευρικού τοιχώματος του βαρελιού που βρίσκεται σε απόσταση h = 0,5 m από το πάνω μέρος του βαρελιού. Πριν από την τοποθέτηση του νερού στο σωλήνα, η πίεση του νερού στο τοίχωμα ήταν:

p = ρ·g·h = 10³ ·10 ·0,5 m = 5.000 και η δύναμη σ'αυτό

F = p·A = 5.000 ·10^-4 m² = 0,5 N. Όταν ο σωλήνας, μήκους 9,5 m, γεμίσει με νερό, η πίεση γίνεται:

p΄ =ρ·g·h΄ = 10³·10 ·9,5 m = 100.000 και η δύναμη F΄ = p΄·A = 100.000 ·10^-4 m² = 10 Ν δηλαδή, είκοσι φορές μεγαλύτερη.

Γι’ αυτό άνοιξε
το τοίχωμα.

Σύνδεση με τα μαθηματικά (ανάλογα ποσά)

Να υπολογίσεις τα πηλίκα: h/h', p/p' και να τα συγκρίνεις. Ποια ποσά ονομάζονται ανάλογα; Τι είδους ποσά είναι το βάθος και η υδροστατική πίεση; Θυμήσου και άλλα φυσικά μεγέθη που είναι ανάλογα.
