3.3 Σύνθεση και ανάλυση δυνάμεων

Σύνθεση δυνάμεων - Συνισταμένη

Στην εικόνα 3.22 παριστάνονται τέσσερις μαθητές που τραβούν έναν κρίκο. Κάθε μαθητής ασκεί με το χέρι του, μέσω του σκοινιού, μια δύναμη σ' αυτόν. Στα σώματα συχνά ασκούνται περισσότερες

ΦΥΣΙΚΗ Β' ΓΥΜΝΑΣΙΟΥ

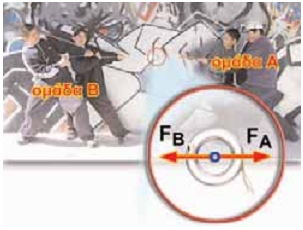

Εικόνα 3.22.

Οι μαθητές μέσω των σχοινιών ασκούν δυνάμεις στον κρίκο αμαξάκι προσπαθώντας να το τραβήξουν προς το μέρος τους.

Εικόνα 3.23.

Οι μαθητές ασκούν δυο δυνάμεις ίδιας κατεύθυνσης μέσω του σχοινιού στον κρίκο. Το μέτρο της συνισταμένης είναι ίσο με το άθροισμα των μέτρων τους.

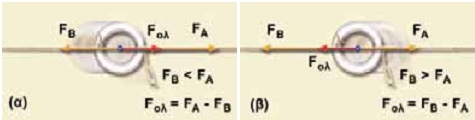

Εικόνα 3.24. ►

(α) Η δύναμη FΑ που ασκεί η ομάδα Α, έχει μεγαλύτερο μέτρο από την FΒ που ασκεί η ομάδα Β: Ο κρίκος κινείται προς τα δεξιά, (β) Η δύναμη FΑ που ασκεί η ομάδα Α, έχει μικρότερο μέτρο από την FΒ που ασκεί η ομάδα Β: Ο κρίκος κινείται προς τα αριστερά.

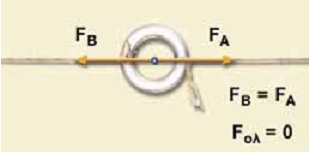

Εικόνα 3.25.

Οι δυο δυνάμεις έχουν ίσα μέτρα και αντίθετες φορές: O κρίκος παραμένει ακίνητος.

από μια δυνάμεις. Η δύναμη εκείνη που προκαλεί τα ίδια αποτελέσματα με το σύνολο των επιμέρους δυνάμεων, δηλαδή η συνολική δύναμη, λέγεται συνισταμένη.

Σύνθεση δυνάμεων με την ίδια διεύθυνση

Πώς θα βρούμε τη συνισταμένη των δυνάμεων που ασκούνται από τους μαθητές στον κρίκο που εικονίζεται στην εικόνα 3.22;

Αρχικά θα βρούμε τη συνολική δύναμη που ασκεί η κάθε ομάδα των μαθητών χωριστά και στη συνέχεια θα βρούμε τη συνολική δύναμη που ασκούν οι δυο ομάδες. Στην εικόνα 3.23 με F₁, F₂ παριστάνουμε τις δυνάμεις που ασκούν οι μαθητές της δεξιάς ομάδας (Α ομάδα) και με F_Α τη συνισταμένη τους. Στο σχήμα της εικόνας 3.23 παριστάνεται ο τρόπος με τον οποίο συνθέτουμε δυνάμεις που έχουν την ίδια διεύθυνση και φορά, ώστε να προσδιορίσουμε τη συνολική δύναμη.

Εάν δύο ή περισσότερες δυνάμεις με μέτρα F₁, F₂ κτλ., έχουν την ίδια διεύθυνση και φορά, η συνισταμένη τους (F_ολ) έχει τη διεύθυνση και φορά των δυνάμεων και μέτρο:

F_ολ=F_Α=F₁ + F₂

Στις εικόνες 3.24 και 3.25 με F_Α, F_Β παριστάνουμε τη συνισταμένη δύναμη που ασκεί κάθε μια από τις δυο ομάδες. Οι δυνάμεις αυτές έχουν αντίθετη φορά. Εάν δυο δυνάμεις με μέτρα F_Α και F_Β έχουν αντίθετη φορά, η συνισταμένη τους έχει τη φορά της μεγαλύτερης και μέτρο (εικόνα 3.24):

F_ολ=F_Α - F_Β

Στην ειδική περίπτωση που οι δυνάμεις έχουν και ίσα μέτρα, η συνισταμένη τους ισούται με το μηδέν. Δύο τέτοιες δυνάμεις λέγονται αντίθετες (εικόνα 3.25).

Σύνθεση δυνάμεων με διαφορετικές διευθύνσεις

Τρεις μαθητές πειραματίζονται σχετικά με τον τρόπο σύνθεσης δυνάμεων με διαφορετικές διευθύνσεις. Οι δύο από αυτούς δένουν μια κασετίνα στις άκρες δυο δυναμόμετρων. Κρατούν τα δυναμόμετρα έτσι ώστε να σχηματίζουν γωνία 90° και ανασηκώνουν την κασετίνα (εικόνα 3.26). Διαβάζουν τις ενδείξεις των δυναμόμετρων, οι οποίες είναι 4 Ν και 3 Ν αντίστοιχα. Ο τρίτος μαθητής δένει την κασετίνα στην άκρη ενός δυναμόμετρου και την ανασηκώσει κρατώντας το δυναμόμετρο κατακόρυφο. Η ένδειξη του δυναμόμετρου είναι 5 Ν. Οι μαθητές παρατηρούν ότι και στις δυο περιπτώσεις η κασετίνα παραμένει ακίνητη-ισορροπεί. Για να ερμηνεύσουν τις παρατηρήσεις τους, υποθέτουν ότι η

ΚΕΦΑΛΑΙΟ 3 ΔΥΝΑΜΕΙΣ

δύναμη που ασκεί ο τρίτος μαθητής είναι ίση με τη συνισταμένη των δυνάμεων που ασκούν οι δυο άλλοι μαθητές (εικόνα 3.26). Σχεδιάζουν τις δυνάμεις των 3 Ν και 4 Ν, όπως παραστάνεται στην εικόνα 3.27α. Παρατηρούν ότι η διαγώνιος του παραλληλογράμμου που σχηματίζεται έχει μέτρο 5 Ν και είναι κατακόρυφη. Είναι δηλαδή ίση με τη συνισταμένη τους. Συμπεραίνουν ότι η συνισταμένη των δυο δυνάμεων παριστάνεται από τη διαγώνιο του παραλληλογράμμου που αυτές σχηματίζουν (εικόνα 3.27α).

Γενικά, για να συνθέσουμε δυο δυνάμεις με διαφορετικές διευθύνσεις, σχηματίζουμε το παραλληλόγραμμο που έχει πλευρές τα διανύσματα που παριστάνουν τις δυνάμεις. Η διαγώνιος του παραλληλογράμμου, που περνάει από την κοινή αρχή των διανυσμάτων, παριστάνει τη συνισταμένη των δυνάμεων. Το μέτρο της συνισταμένης καθορίζεται από το μήκος της διαγωνίου. Η διεύθυνση της προσδιορίζεται από τη γωνία που σχηματίζει με μια από τις δυο δυνάμεις (φ ή θ, εικόνα 3.27β). Κάθε μια από αυτές τις γωνίες μπορεί να μετρηθεί με ένα μοιρογνωμόνιο.

Στην ειδική περίπτωση που οι δυνάμεις είναι κάθετες μεταξύ τους (εικόνα 3.27α), μπορούμε να υπολογίσουμε το μήκος της διαγωνίου εφαρμόζοντας το Πυθαγόρειο θεώρημα.

Έτσι βρίσκουμε ότι:

F²_ολ = F²₁ + F²₂

Στο παράδειγμα μας, η συνισταμένη των δυνάμεων που ασκούν οι δυο μαθητές στην κασετίνα έχει μέτρο F_ολ, που υπολογίζεται από την προηγούμενη σχέση:

F²_ολ = (4 N)² + (3 N)² ή F²_ολ = 16 N² + 9 N² ή

F²_ολ =25 N² ή F²_ολ = 5² N² ή F_ολ = 5 N

Δύναμη που ασκείται από τραχιά επιφάνεια

Μια τραχιά επιφάνεια α σκεί σ' ένα σώμα που κινείται (ή τείνει να κινηθεί επάνω της) την κάθετη στην επιφάνεια δύναμη F_Ν και τη δύναμη της τριβής Τ. Προκειμένου να υπολογίσουμε τη δύναμη που ασκείται από την τραχιά επιφάνεια στο σώμα, θα πρέπει να συνθέσουμε τις δυο αυτές δυνάμεις που είναι πάντα κάθετες μεταξύ τους και επομένως ισχύει: F² = F²_N + T². Προσέξτε, η επιφάνεια ασκεί μια δύναμη στο σώμα, την F, που είναι η συνισταμένη της κάθετης και της τριβής (εικόνα 3.28).

Εικόνα 3.26.

Η δύναμη των 5 Ν που ασκεί ο τρίτος μαθητής προκαλεί το ίδιο αποτέλεσμα με τις δυνάμεις που ασκούν οι άλλοι δύο μαζί. Έτσι λέμε ότι η συνισταμένη δύναμη των 3 Ν και 4 Ν που ασκούν οι δύο πρώτοι μαθητές, είναι ίση με τη δύναμη των 5 Ν που ασκεί ο τρίτος.

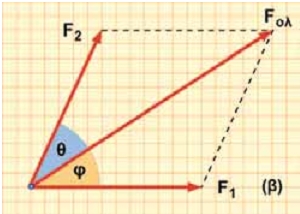

◄ ▲ Εικόνα 3.27.

Η συνισταμένη των δυνάμεων F₁, και F₂ παριστάνεται από τη διαγώνιο του παραλληλογράμμου που σχηματίζουν οι δυο δυνάμεις.

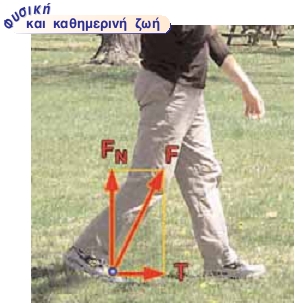

Εικόνα 3.28.

Το έδαφος ασκεί στο πόδι μας: την τριβή Τ που είναι παράλληλη προς το έδαφος και μας σπρώχνει μπροστά και την κάθετη δύναμη F_Ν που είναι αντίθετη με το βάρος του σώματος. Η δύναμη που ασκεί το έδαφος στο πόδι μας Ρ είναι η συνισταμένη των δυο αυτών δυνάμεων.

ΦΥΣΙΚΗ Β' ΓΥΜΝΑΣΙΟΥ

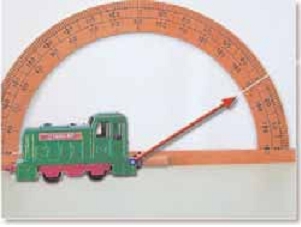

Εικόνα 3.29.

Το σκοινί ασκεί δύναμη στο αυτοκινητάκι, η διεύθυνση της οποίας συμπίπτει με αυτή του νήματος.

Εικόνα 3.30.

Η δύναμη F αναλύεται στις F₁ και F₂.

Εικόνα 3.31.

Δυνάμεις σε κεκλιμένο επίπεδο.

Ανάλυση του βάρους ενός σώματος που βρίσκεται πάνω σε κεκλιμένο επίπεδο. Αν το επίπεδο είναι λείο, όπως για παράδειγμα η παγωμένη επιφάνεια μιας χιονοδρομικής πίστας, τότε από το επίπεδο ασκείται μόνο η κάθετη δύναμη F_Ν.

Ανάλυση δύναμης

Κάθε δύναμη μπορεί να αναλυθεί σε δυο επιμέρους δυνάμεις που λέγονται συνιστώσες και την έχουν συνισταμένη. Συνήθως η ανάλυση γίνεται σε δυο διευθύνσεις κάθετες μεταξύ τους. Στην εικόνα 3.29 ένα μικρό αυτοκινητάκι τραβιέται με ένα σκοινί που σχηματίζει γωνία 30° με το οριζόντιο έδαφος. Μέσω του σκοινιού ασκείται στο αυτοκινητάκι δύναμη μέτρου F=12 Ν.

Για να αναλύσουμε τη δύναμη σε δυο κάθετες συνιστώσες, δηλαδή να βρούμε δυο δυνάμεις που θα προκαλούσαν τα ίδια αποτελέσματα με τη δύναμη F, ακολουθούμε την παρακάτω πορεία:

Σχεδιάζουμε δυο κάθετους άξονες, στην περίπτωση μας έναν οριζόντιο και έναν κατακόρυφο.

Η δύναμη F σχεδιάζεται με κατάλληλη κλίμακα και με διεύθυνση τέτοια ώστε να σχηματίζει γωνία 30° με τον οριζόντιο άξονα. Από το τέλος του διανύσματος που παριστάνει την F, φέρνουμε παράλληλες προς τους δυο άξονες. Τα σημεία τομής με τους άξονες καθορίζουν τα άκρα των διανυσμάτων της οριζόντιας και της κατακόρυφης συνιστώσας.

Μετρώντας τα μήκη των διανυσμάτων και χρησιμοποιώντας την ίδια κλίμακα με την οποία σχεδιάσαμε την F, μπορούμε να προσδιορίσουμε τα μέτρα των συνιστωσών, F₁ και F₂ (εικόνα 3.30)

Ανάλυση δύναμης σε κεκλιμένο επίπεδο

Δεν υπάρχει γενικός κανόνας που να καθορίζει ότι οι διευθύνσεις στις οποίες γίνεται η ανάλυση των δυνάμεων πρέπει να είναι η κατακόρυφη και η οριζόντια. Για παράδειγμα, όταν μελετάμε την κίνηση σε κεκλιμένο επίπεδο, μπορούμε να αναλύσουμε τις δυνάμεις σε μια διεύθυνση κάθετη και μια παράλληλη στο κεκλιμένο επίπεδο (εικόνα 3.31).

Δραστηριότητα

Διανύσματα δυνάμεων

Δύο μαθητές της τάξης σου τραβάνε από τα δυο άκρα ένα σχοινί μήκους 10 μέτρων.

Το σχοινί φαίνεται να είναι ευθύγραμμο;

Κάλεσε έναν από τους άλλους συμμαθητές σου να προσπαθήσει με το ένα δάχτυλο να σπρώξει το μέσο του σχοινιού.
Μπορούν οι πρώτοι μαθητές να διατηρήσουν το σχοινί ευθύγραμμο;
Προσπάθησε να δώσεις μια εξήγηση γι’ αυτό που συμβαίνει.
