5.7 Γινόμενο διαλυτότητας 6.2 Αρχές δόμησης πολυηλεκτρονικών ατόμων Επιστροφή στην αρχική σελίδα του μαθήματος
(6)
ΗΛΕΚΤΡΟΝΙΑΚΗ
ΔΟΜΗ ΤΩΝ ΑΤΟΜΩΝ
ΚΑΙ ΠΕΡΙΟΔΙΚΟΣ
ΠΙΝΑΚΑΣ










ΟΙ ΣΤΟΧΟΙ
Εικόνα Στο τέλος της διδακτικής αυτής ενότητας θα πρέπει να μπορείς:
  • Να περιγράφεις το ατομικό πρότυπο του Bohr, εξηγώντας τις δύο φερώνυμες συνθήκες και την εξίσωση Planck.
  • Να περιγράφεις το κβαντομηχανικό πρότυπο του ατόμου, με βάση την κυματική θεωρία της ύλης του de Broglie, την αρχή της αβεβαιότητας του Heisenberg και την κυματική εξίσωση του Schrödinger.
  • Να εξηγείς τι είναι τροχιακό και να το διακρίνεις από τη τροχιά. Να ορίζεις τι είναι στιβάδα και τι υποστιβάδα, με βάση την έννοια του τροχιακού.
  • Να αναφέρεις τι εκφράζει ο κάθε κβαντικός αριθμός και τι τιμές παίρνει.
  • Να περιγράφεις τις βασικές αρχές ηλεκτρονιακής δόμησης (απαγορευτική αρχή του Pauli, αρχή της ελάχιστης ενέργειας, κανόνας του Hund). Να γράφεις την ηλεκτρονιακή δομή ενός ατόμου στη θεμελιώδη του κατάσταση, αν γνωρίζεις τον ατομικό του αριθμό.
  • Να συνδέεις την ηλεκτρονιακή δόμηση με την κατάταξη των στοιχείων στον περιοδικό πίνακα. Να ταξινομείς τα στοιχεία, ανάλογα με την ηλεκτρονιακή τους δόμηση, στους τομείς s, p, d, f.
  • Να διακρίνεις την περιοδική τάση των στοιχειών από το Na έως το Ar (3η περίοδος) με εφαρμογή στα οξείδια και χλωρίδια τους.
  • Να αναφέρεις και να αιτιολογείς τις χαρακτηριστικές ιδιότητες των στοιχείων μεταπτώσεως.
  • Να ορίζεις τα θεμελιώδη χαρακτηριστικά του ατόμου: ατομική ακτίνα, ενέργεια ιοντισμού και ηλεκτρονιοσυγγένεια και να συνδέσεις τις τιμές αυτών με την ηλεκτρονιακή δομή και κατ’ επέκταση με τη θέση του ατόμου στον περιοδικό πίνακα.
  • Να γράφεις τους ηλεκτρονιακούς τύπους κατά Lewis καθαρών ουσιών (στοιχείων ή ενώσεων).
  • Να αναπτύσσεις τη θεωρία VSEPR και να περιγράφεις με βάση αυτή τη γεωμετρία ορισμένων μορίων.

ΠΕΡΙΕΧΟΜΕΝΑ

6.1 Τροχιακό-κβαντικοί αριθμοί
6.2 Αρχές δόμησης
6.3 Δομή περιοδικού πίνακα (τομείς s,p,d,f)-στοιχεία μετάπτωσης
6.4 Μεταβολή ορισμένων περιοδικών ιδιοτήτων
6.5 Ηλεκτρονιακοί τύποι - σχήματα μορίων (θεωρία VSEPR)
Ερωτήσεις - προβλήματα


Η κβαντομηχανική μας έχει δείξει τι συμβαίνει, και στο βαθύτερο δυνατό επίπεδο…έχει χρησιμοποιήσει τις ιδέες του πειραματικού χημικού - η φανταστική αντίληψη που ήλθε σ’ αυτούς που έζησαν στα εργαστήρια τους και άφηναν τις σκέψεις τους να επιμένουν δημιουργικά στα δεδομένα που έβρισκαν - και έχει δείξει πως συμφωνούν όλες μαζί, πως, εάν επιθυμείται, έχουν όλες μαζί μία μόνο εξήγηση, και πως αυτή η κρυφή σχέση μεταξύ τους μπορεί να αποκαλυφθεί»

C.A. Coulson
Ρίζωμένοι στο μακρόκοσμο μας αδυνατούμε εύκολα να κατανοήσουμε ένα άλλο κράτος, το κράτος της κβαντομηχανικής, όπου οι γνωστές συμπεριφορές των αντικειμένων καταργούνται. Εκεί όπου τα μικροσκοπικά σωματίδια, όπως είναι τα ηλεκτρόνια, μπορούμε κάποιες φορές να τα θεωρούμε κύματα. Εκεί όπου δεν μπορούμε να προσδιορίσουμε με απόλυτη ακρίβεια και την ταχύτητα και τη θέση τους, αφού σαν πεταλούδες, όσο τα στριμώχνουμε στη γωνία για να βρούμε τη θέση τους, τόσο η ταχύτητα τους γίνεται πιο απροσδιόριστη με αποτέλεσμα να υπάρχει αβεβαιότητα. Αυτό τον ασύλληπτα μικροσκοπικό κόσμο έχουν οι επιστήμονες τα τελευταία χρόνια «φωτογραφήσει» με μια καινούργια τεχνική της Μικροσκοπικής Σάρωσης Σήραγγας. Στη διπλανή φωτογραφία απεικονίζονται τα κύματα των ηλεκτρονίων ατόμων σιδήρου, διατεταγμένων κυκλικά, σε χάλκινη επιφάνεια.
(6) ΗΛΕΚΤΡΟΝΙΑΚΗ ΔΟΜΗ ΤΩΝ
ΑΤΟΜΩΝ ΚΑΙ ΠΕΡΙΟΔΙΚΟΣ
ΠΙΝΑΚΑΣ

Εισαγωγή

Στο κεφάλαιο αυτό γίνεται προσπάθεια να δοθούν οι «σύγχρονες» απόψεις γύρω από τη δομή του ατόμου. Είναι πραγματικά μια δύσκολη προσπάθεια μια και από την «εύληπτη» τροχιά του Βohr περνάμε σε στιβάδες, υποστιβάδες και τροχιακά. Περνάμε από τη «βεβαιότητα» στην αβεβαιότητα και στην πιθανότητα, με το τροχιακό σαν το χώρο που είναι δυνατόν να βρίσκεται το κάθε ηλεκτρόνιο. Οι τέσσερις κβαντικοί αριθμοί και οι αρχές δόμησης (απαγορευτική αρχή Pauli, αρχή ελάχιστης ενέργειας και κανόνας του Hund) θα μας βοηθήσουν να κατανείμουμε τα ηλεκτρόνια κάθε ατόμου γύρω από τον πυρήνα του. Με την κατανομή των ηλεκτρονίων αυτή θα αποκαλυφθεί όλη η «λογική» του περιοδικού πίνακα. Θα ερμηνευθούν με τον τρόπο αυτό και η θέση και οι ιδιότητες (όπως π.χ. η ηλεκτρονιοσυγγένεια) των στοιχείων.
Έπειτα θα ασχοληθούμε με το μόριο. Με βάση τη δομή των στοιχείων θα δοθεί μια άποψη για τον «τύπο» της ένωσης, που δίνουν τα άτομα όταν ενώνονται. Και οι ηλεκτρονιακοί κατά Lewis τύποι είναι μια πολύ καλή προσέγγιση στο θέμα αυτό. Με τους τύπους αυτούς αρκετές ιδιότητες των ενώσεων μπορούν πλέον να ερμηνευθούν. Όμως το παζλ δεν έχει ακόμη ολοκληρωθεί. Για να συμπληρωθεί έρχεται η μοριακή γεωμετρία, η οποία μας δίνει κανόνες για να προβλέψουμε πλέον το σχήμα του μορίου σαν ένα γεωμετρικό «αντικείμενο». Η θεωρία VSEPR είναι εδώ ένα πολύτιμο «εργαλείο».

(6.1) Τροχιακό - κβαντικοί αριθμοί

Τροχιακό

Το απλό ατομικό μοντέλο που περιγράψαμε στην Α΄ Λυκείου στηρίχτηκε κυρίως στις απόψεις του Bohr. Το ατομικό πρότυπο του Bohr (1913) αποτελεί συνέχεια του ατομικού πλανητικού προτύπου του Rutherford, στο οποίο ο Bohr ενσωμάτωσε τις πρωτοποριακές για εκείνη την εποχή ιδέες της κβαντικής θεωρίας. Το ατομικό πρότυπο του Bohr μπορεί να περιγραφεί συνοπτικά με τις περίφημες δύο συνθήκες του:

1η συνθήκη (μηχανική συνθήκη)

  • Τα ηλεκτρόνια περιστρέφονται γύρω από τον πυρήνα σε ορισμένες κυκλικές τροχιές. Κάθε επιτρεπόμενη τροχιά έχει καθορισμένη ενέργεια, είναι δηλαδή κβαντισμένη.
 Εικόνα
Niels Bohr (1885- 1962). Δανός φυσικός. Ήταν μαθητής του Rutherford (πανεπιστήμιο Manchester) και του Thomson (πανεπιστήμιο Cambridge). Αργότερα έγινε διευθυντής στο Ινστιτούτο Θεωρητικής Φυσικής στην Κοπεγχάγη. Κοντά του μαθήτευσαν μεγάλες προσωπικότητες από τους οποίους επτά τιμήθηκαν αργότερα με βραβεία Nobel, όπως ο Heisenberg και ο Pauli.
Ο Bohr εφάρμοσε τις βασικές αρχές της κλασικής φυσικής σε συνδυασμό με τις αρχές της κβαντικής θεωρίας (της φυσικής του μικρόκοσμου), με αποτέλεσμα το ατομικό του πρότυπο να αποτελεί υβρίδιο δύο διαφορετικών τρόπων σκέψεως. Παρά το γεγονός ότι τελικά η παραδοχή του για κυκλικές τροχιές αποδείχτηκε λανθασμένη, οι σκέψεις του Bohr εξακολουθούν να έχουν μεγάλη αξία, καθώς αποτελούν τη βάση για την ανάπτυξη των σύγχρονων αντιλήψεων περί ατόμου (κβαντομηχανικό πρότυπο ατόμου).
Για την προσφορά του αυτή τιμήθηκε με το βραβείο Nobel 1922, ενώ προς χάριν του ονομάστηκε το υπ΄ αριθμό 107 στοιχείο του περιοδικού πίνακα Ns (nielsbohrium).
Στην περίπτωση του ατόμου του υδρογόνου η συνολική ενέργεια του ηλεκτρονίου υπολογίστηκε ότι είναι:
Εικόνα
όπου, n = 1, 2, 3, .. ο κύριος κβαντικός αριθμός, ο οποίος καθορίζει την ενεργειακή στάθμη του ηλεκτρονίου.
Το αρνητικό πρόσημο στην παραπάνω έκφραση έχει τη φυσική έννοια ότι όσο μεγαλώνει η τιμή του n, τόσο μεγαλώνει η ενέργεια του ηλεκτρονίου. Με άλλα λόγια, όσο το ηλεκτρόνιο απομακρύνεται από τον πυρήνα, τόσο μεγαλώνει η ενέργεια του. Αναμένεται μάλιστα να πάρει τη μεγίστη τιμή (Ε = 0), όταν το ηλεκτρόνιο απομακρυνθεί αρκετά και η έλξη του πυρήνα μηδενιστεί. Σ’ αυτή την περίπτωση, το ηλεκτρόνιο παύει πλέον να ανήκει στο άτομο και έχει επέλθει ιοντισμός.
Ένα άτομο λέμε ότι είναι σε θεμελιώδη κατάσταση, όταν τα ηλεκτρόνια του είναι κατά το δυνατό πλησιέστερα στον πυρήνα. Αντίθετα, λέμε πως το άτομο είναι σε διέγερση, όταν π.χ. με θέρμανση τα ηλεκτρόνια μεταπηδήσουν σε υψηλότερες ενεργειακές στάθμες.

2η συνθήκη (οπτική συνθήκη)
  • Το ηλεκτρόνιο εκπέμπει ενέργεια υπό μορφή ακτινοβολίας μόνο όταν μεταπηδά από μια τροχιά σε μια άλλη, όταν δηλαδή αλλάζει ενεργειακή στάθμη.
Ειδικότερα, όταν ένα ηλεκτρόνιο μεταπίπτει από υψηλότερη σε χαμηλότερη ενεργειακή στάθμη τότε εκπέμπει ακτινοβολία, ενώ όταν μεταπίπτει από χαμηλότερη σε υψηλότερη ενεργειακή στάθμη τότε απορροφά ενέργεια.
Σύμφωνα με τις αντιλήψεις του Γερμανού φυσικού Planck (1900), οι οποίες εγκαινιάζουν μια νέα θεώρηση στην ερμηνεία του μικρόκοσμου (κβαντική θεωρία), έχουμε :
  • Η ακτινοβολία εκπέμπεται όχι με συνεχή τρόπο αλλά σε μικρά πακέτα (κβάντα). Τα κβάντα φωτός ή της ηλεκτρομαγνητικής ακτινοβολίας γενικότερα ονομάζονται φωτόνια.
Με βάση τις σκέψεις του Planck κάθε κβάντο μεταφέρει ενέργεια, Ε, ανάλογη προς τη συχνότητα της εκπεμπόμενης ακτινοβολίας, ν. Δηλαδή,
E=h v
όπου, h : η σταθερά Planck, που είναι ίση με 6,63 10-34 J s
Υιοθετώντας τις ιδέες του Planck, o Bohr oοδηγήθηκε στην παρακάτω εξίσωση:
ΔΕ =|Εf– Εi |= h ν
η οποία συσχετίζει τη διαφορά ενέργειας, ΔΕ, κατά την μετάπτωση ηλεκτρονίου από μια ενεργειακή στάθμη (Εi ), σε μια άλλη μικρότερης (Εf ), με τη συχνότητα της εκπεμπόμενης ακτινοβολίας, ν. To πρότυπο του Bohr είχε μεγάλη επιτυχία στην ερμηνεία του γραμμικού φάσματος εκπομπής του ατόμου του υδρογόνου. Κάθε φασματική γραμμή μπορούσε
Εικόνα
Μηχανικό ανάλογο των αντιλήψεων του Bohr.Το e- κινείται σε ορισμένες τροχιές με καθορισμένες ενεργειακές στάθμες. Όταν το e- μετακινείται από τη μια ενεργειακή στάθμη στην άλλη, τότε αποβάλλει ή προσλαμβάνει ενέργεια.


Εικόνα
Η παραμονή του ηλεκτρονίου στη διεγερμένη κατάσταση διαρκεί ελάχιστα (10-10 -10-8 s). Το άτομο μεταπίπτει σε μια λιγότερη διεγερμένη κατάσταση ή στη θεμελιώδη του κατάσταση. Κάθε μετάπτωση συνοδεύεται από την εκπομπή ενός φωτονίου.

• Η συχνότητα της ηλεκτρομαγνητικής ακτινοβολίας αποτελεί το μέτρο του ενεργειακού περιεχομένου των φωτονίων της.
να συσχετιστεί με μεταπτώσεις ηλεκτρονίων προς την ίδια ενεργειακή στάθμη (βλέπε σχήμα 6.1).
εικόνα
Η θεωρία του Bohr, παρά τη μεγάλη επιτυχία που γνώρισε στην αρχή, έπρεπε να εγκαταλειφθεί δώδεκα μόλις χρόνια μετά, καθώς δεν κατάφερε να ερμηνεύσει, ούτε τα φάσματα εκπομπής πολυπλοκότερων του υδρογόνου ατόμων (πολυηλεκτρονικά άτομα π.χ. He+, Li 2+κλπ.), ούτε το χημικό δεσμό.

 εικόνα

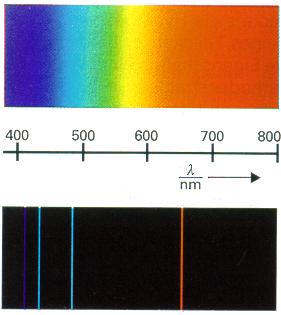

Συνεχές φάσμα (πάνω).
Γραμμικό φάσμα (κάτω).

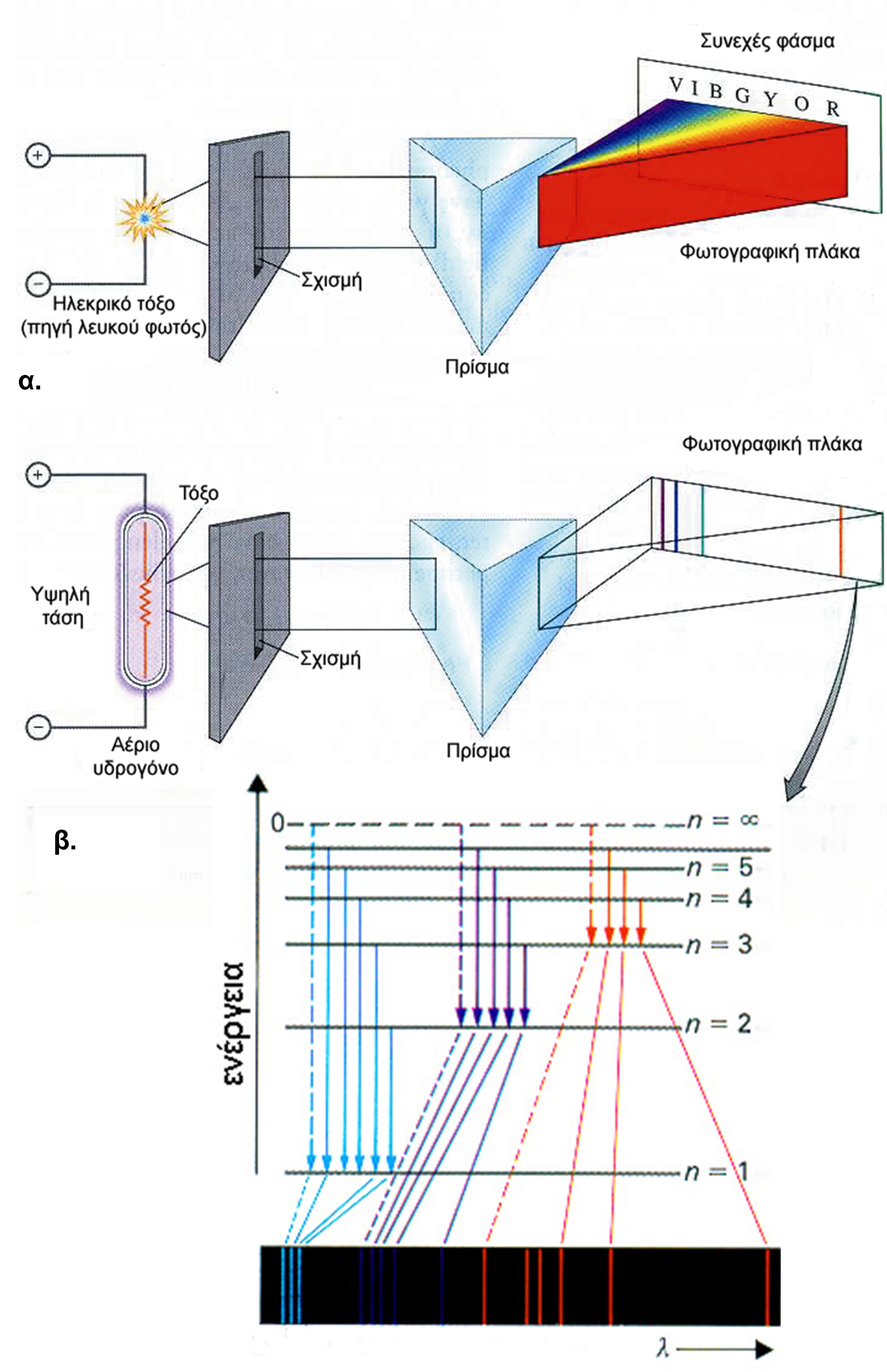

ΣΧΗΜΑ 6.1
α. Πηγή λευκού φωτός αναλύεται σε πρίσμα και δημιουργεί μια συνεχή χρωματιστή ταινία (συνεχές φάσμα εκπομπής), που αποτυπώνεται σε φωτογραφική πλάκα.
β. Σωλήνας καθοδικών ακτίνων, που περιέχει υδρογόνο σε κατάσταση διέγερσης, εκπέμπει φως το οποίο μετά την ανάλυση του σε πρίσμα, σχηματίζει σε φωτογραφική πλάκα μια σειρά από φωτεινές γραμμές (φασματικές γραμμές). Κάθε γραμμή αντιστοιχεί σ’ ένα διαφορετικό μήκος κύματος ή χρώματος. Αυτό είναι το γραμμικό ατομικό φάσμα εκπομπής του υδρογόνου. Γενικώς, τα ατομικά φάσματα εκπομπής είναι χαρακτηριστικά του κάθε στοιχείου, αποτελούν, δηλαδή, ένα είδος «δακτυλικού αποτυπώματος», γι΄ αυτό και βρίσκουν εφαρμογές στη στοιχειακή χημική ανάλυση.
ΗΛΕΚΤΡΟΝΙΑΚΗ ΔΟΜΗ
Τη βάση για την ανάπτυξή των σύγχρονων αντιλήψεων γύρω από το άτομο έδωσε η κυματική θεωρία της ύλης του De Broglie (1924):
  • Το φως, του οποίου το κβάντο ονομάζεται φωτόνιο, όπως και κάθε κινούμενο μικρό σωματίδιο π.χ. ηλεκτρόνιο, παρουσιάζει διττή φύση, σωματιδίου (κβάντα) και κύματος (ηλεκτρομαγνητικό κύμα) .
Βέβαια θα πρέπει να διευκρινίσουμε, ότι η φύση του φωτός (ή ηλεκτρονίου) είναι μία, δηλαδή, δεν αλλάζει συνεχώς, απλώς, άλλοτε εκδηλώνεται ο σωματιδιακός και άλλοτε ο κυματικός χαρακτήρας του, ανάλογα με τις πειραματικές συνθήκες που εφαρμόζουμε. Για παράδειγμα η σωματιδιακή φύση των ηλεκτρονίων εκδηλώνεται με την περίθλαση των ηλεκτρονίων σε κρυσταλλικό πλέγμα, η οποία βρίσκει εφαρμογή στη λειτουργία των ηλεκτρονικών μικροσκοπίων.
Το μήκος κύματος, λ, ενός σωματιδίου μάζας, m, και ταχύτητας, u, δίνεται από τη σχέση:
εικόνα
Από την παραπάνω σχέση προκύπτει ότι για να εκδηλωθεί ο κυματικός χαρακτήρας ενός σωματιδίου θα πρέπει αυτό να έχει μικρή μάζα και μεγάλη ταχύτητα. Π.χ. μπάλα του τένις, κινούμενη με ταχύτητα 65 km h-1 αντιστοιχεί σε υλικό μήκους κύματος λ -33 m, το οποίο υπολείπεται κατά πολύ ακόμη και της διαμέτρου των ατομικών πυρήνων. Αντίθετα, η πολύ μικρή μάζα και η σχετικά μεγάλη ταχύτητα των ηλεκτρονίων μας επιτρέπουν να ανιχνεύσουμε την κυματική φύση της κίνησης τους (λ ≈ 10-10 m).
Θεμελιώδης επίσης συμβολή στην ανάπτυξη της σύγχρονης αντίληψης για το άτομο έδωσε η αρχή της αβεβαιότητας (απροσδιοριστίας) του Heisenberg (1927):
  • Είναι αδύνατο να προσδιορίσουμε με ακρίβεια συγχρόνως τη θέση και την ορμή (p= m u) ενός μικρού σωματιδίου π.χ. ηλεκτρονίου.
Δηλαδή, όσο μεγαλύτερη είναι η ακρίβεια για τον προσδιορισμό της θέσης του σωματιδίου (π.χ. ηλεκτρονίου), τόσο μεγαλύτερο είναι το σφάλμα, δηλαδή, τόσο μεγαλύτερη αβεβαιότητα υπάρχει κατά τον προσδιορισμό της ορμής του, και αντιστρόφως. Στην περίπτωση μεγάλων σωμάτων, π.χ. κινούμενη μπάλα ποδοσφαίρου, τα σφάλματα αυτά είναι αμελητέα. Έτσι, μπορεί να προσδιοριστεί με ακρίβεια ταυτόχρονα η θέση και η ταχύτητα της μπάλας, οποιαδήποτε χρονική στιγμή. Στην περίπτωση, όμως, υποατομικών σωματιδίων π.χ. ηλεκτρονίων τα σφάλματα αυτά δεν μπορούν να θεωρηθούν αμελητέα και κατά συνέπεια υπάρχει πάντοτε κάποια αβεβαιότητα, είτε ως προς τη θέση, είτε ως προς την ορμή τους. Η αποδοχή της αρχής της αβεβαιότητας οδηγεί αυτομάτως στην κατάρριψη όλων των πλανητικών προτύπων, συμπεριλαμβανομένου και του ατομικού πρότυπου Bohr. Πράγματι η παραδοχή της κίνησης του ηλεκτρονίου σε καθορισμένη κυκλική τροχιά προϋποθέτει, με βάση τους νόμους της κυκλικής κίνησης, επακριβή γνώση της θέσης και της ταχύτητας. 		εικόνα
Max Planck (1858-1947) Γερμανός φυσικός. Από έφηβος αποφάσισε να σπουδάσει φυσική, παρόλο που o πρόεδρος του τμήματος φυσικής στο πανεπιστήμιο του Μονάχου προσπάθησε να τον αποτρέψει: «ότι είχε να δώσει η φυσική το έχει δώσει, ασχολήσου με κάτι άλλο». Ευτυχώς, ο Planck δεν άκουσε τη συμβουλή του. Σπούδασε φυσική στο πανεπιστήμιο του Μονάχου και αργότερα έγινε καθηγητής στο πανεπιστήμιο του Βερολίνου. Σήμερα ο Planck θεωρείται ο πατέρας της κβαντικής θεωρίας. Για την προσφορά του αυτή τιμήθηκε με το βραβείο Νόμπελ το 1918.

εικόνα

εικόνα
Όπως στις παραπάνω φωτογραφίες συνυπάρχει ένας λαγός με ένα πουλί (πάνω), μια όμορφη με μια άσχημη γυναίκα (κάτω), έτσι και στο ηλεκτρόνιο συνυπάρχει το σωματίδιο και το κύμα.
Την ίδια εποχή ο Schrödinger έδωσε την περίφημη κυματική εξίσωση, η οποία μαθηματικά συσχετίζει τη σωματιδιακή και κυματική συμπεριφορά του ηλεκτρονίου. Εδώ ανοίγει ο δρόμος για την ανάπτυξη της κβαντομηχανικής, μιας νέας μηχανικής που μπορεί να εφαρμοστεί στο μικρόκοσμο του ατόμου. Σήμερα δε θεωρούμε πλέον ότι ένα ηλεκτρόνιο κινείται σε μια ορισμένη τροχιά γύρω από τον πυρήνα. Στην κβαντομηχανική δε μιλάμε για τη θέση ενός ηλεκτρονίου, αλλά για την πιθανότητα να βρίσκεται σε μια ορισμένη θέση ένα ηλεκτρόνιο.
Με βάση την εξίσωση Schrödinger υπολογίζεται η ενέργεια, Εn, του ηλεκτρονίου, η οποία βρίσκεται σε πλήρη ταύτιση με αυτή που προσδιόρισε ο Bohr (κβάντωση ενέργειας). Επιπλέον η εξίσωση προσδιορίζει την πιθανότητα εύρεσης του ηλεκτρονίου σε ορισμένο χώρο, πράγμα που βρίσκεται σε πλήρη αντίθεση με τις αντιλήψεις του Bohr (καθορισμένες τροχιές). Πιο αναλυτικά, η επίλυση της εξίσωσης Schrödinger οδηγεί στις κυματοσυναρτήσεις ψ, οι οποίες περιγράφουν την κατάσταση του ηλεκτρονίου με ορισμένη ενέργεια (Εn) και ονομάζονται ατομικά τροχιακά. Η ονομασία αυτή δόθηκε για να τιμηθεί η προσφορά του Bohr.
Τα ατομικά τροχιακά αποτελούν συναρτήσεις θέσης του ηλεκτρονίου στο άτομο π.χ. είναι της μορφής ψ(x, y, z), όπου x, y, z είναι οι συντεταγμένες που καθορίζουν τη θέση του ηλεκτρονίου γύρω από τον πυρήνα. Το ψ αυτό καθεαυτό δεν έχει φυσική σημασία. Βέβαια, αποτελεί κατά κάποιο τρόπο μια ένδειξη της παρουσίας, ή μη, του ηλεκτρονίου γύρω από τον πυρήνα (ψ =0 υποδηλώνει την απουσία και ψ ≠0 την παρουσία του ηλεκτρονίου). Αντίθετα, το ψ2 έχει σημαντική φυσική σημασία, καθώς
  • Το ψ2 εκφράζει την πιθανότητα να βρεθεί το ηλεκτρόνιο σε ένα ορισμένο σημείο του χώρου γύρω από τον πυρήνα.
Για παράδειγμα:
Στη θέση Α: ψ = 0,1 ή ψ2 = 0,01
Στη θέση Β: ψ = -0,3 ή ψ2 = 0,09
Δηλαδή, η πιθανότητα να βρίσκεται το ηλεκτρόνιο στη θέση Β είναι εννιά φορές μεγαλύτερη από όσο στη θέση Α.
Με άλλα λόγια μπορούμε να πούμε ότι,
  • Το ψ2 (ή ακριβέστερα το –eψ2, όπου –e το φορτίο του ηλεκτρονίου) εκφράζει την κατανομή ή την πυκνότητα του ηλεκτρονιακού νέφους στο χώρο γύρω από τον πυρήνα.
Εδώ θα πρέπει να παρατηρήσουμε, ότι η εξίσωση Schrödinger διατυπώθηκε για να περιγράψει μαθηματικά τη συμπεριφορά του ηλεκτρόνιου του ατόμου του υδρογόνου. Μπορεί βέβαια με κατάλληλες προσεγγίσεις να εφαρμοστεί και σε πολυηλεκτρονικά άτομα, παρόλο που η επίλυση της εξίσωσης και ο προσδιορισμός των κυματοσυναρτήσεων, ψ, για τα ηλεκτρόνια σ’ αυτές τις περιπτώσεις είναι ένα πολύπλοκο μαθηματικό πρόβλημα. Ωστόσο, τα συμπεράσματα που προκύπτουν από το υδρογόνο, μπορούν να αποτελέσουν τη βάση για να μελετήσουμε την ηλεκτρονιακή δομή βαρύτερων ατόμων.
 εικόνα
L. de Broglie (1892-1977) Γάλλος δούκας, φυσικός (με πρώτο πτυχίο στην ιστορία). Τιμήθηκε με το βραβείο Νόμπελ φυσικής το 1929 για την ανακάλυψή του ότι το ηλεκτρόνιο έχει κυματική φύση. Η εργασία του αυτή αποτελεί τη βάση λειτουργίας του ηλεκτρονικού μικροσκοπίου.

εικόνα
W. Ηeisenberg (1901-1976) Γερμανός βοηθός του Bohr, σε ηλικία μόλις 32 ετών, τιμήθηκε με το βραβείο Νόμπελ.

εικόνα
E. Schrödinger (1887-1961) Αυστριακός φυσικός. Η θεωρία του συνοψίζεται στην περίφημη κυματική εξίσωση, που περιγράφει με επιτυχία την κίνηση των μικρών σωματιδίων. Για την εργασία του αυτή τιμήθηκε με το βραβείο Νόμπελ το 1933. Διαδέχτηκε τον καθηγητή Planck στο πανεπιστήμιο του Βερολίνου.
ΗΛΕΚΤΡΟΝΙΑΚΗ ΔΟΜΗ
Παρακάτω δίνεται υπό μορφή παραδείγματος, η σχηματική απεικόνιση του ηλεκτρονιακού νέφους (της συνάρτησης ψ2) του ατόμου του υδρογόνου, στη θεμελιώδη του κατάσταση.
εικόνα

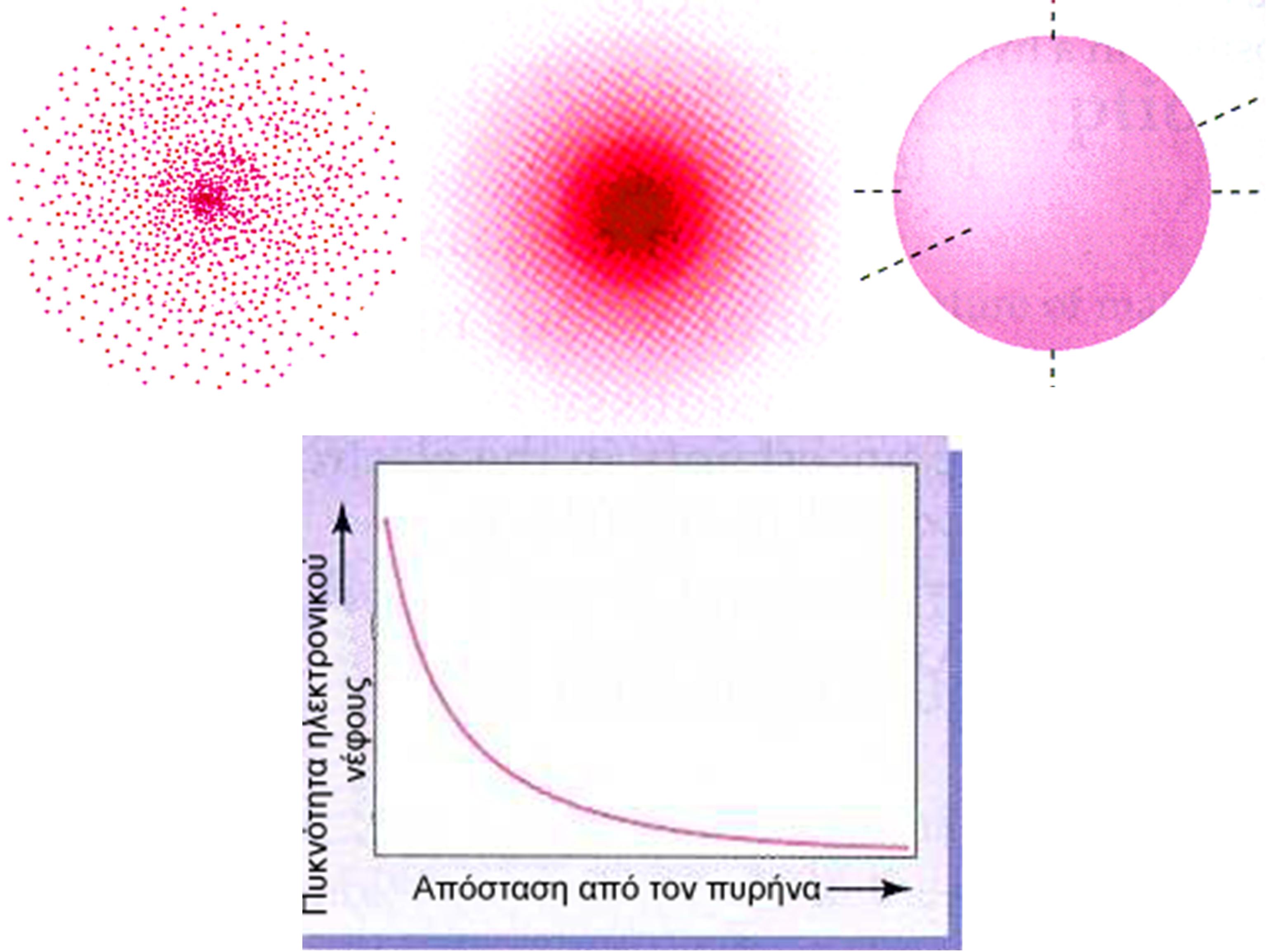

ΣΧΗΜΑ 6.2 Σχηματική απεικόνιση της πυκνότητας του ηλεκτρονιακού νέφους του ατόμου του υδρογόνου σε μη διεγερμένη κατάσταση: α) με «στιγμές» β) με πυκνότητα χρώματος γ) με «οριακές» καμπύλες (πάνω).
Γραφική παράσταση της πυκνότητας του ηλεκτρονιακού νέφους σε συνάρτηση με την απόσταση από τον πυρήνα (κάτω).

Στην παρουσίαση με «στιγμές» (βλέπε σχήμα α.) η πυκνότητα του ηλεκτρονικού νέφους, που είναι και ανάλογη της πιθανότητας παρουσίας του ηλεκτρονίου, καθορίζεται από τον αριθμό των κουκκίδων ανά μονάδα όγκου. Η παράσταση αυτή μας θυμίζει την εικόνα εντόμων γύρω από ένα λαμπτήρα. Στο β΄ σχήμα, η πυκνότητα του ηλεκτρονιακού νέφους είναι ανάλογη της πυκνότητας του χρώματος. Να παρατηρήσουμε, ότι το ηλεκτρονιακό νέφος έχει τη μεγίστη πυκνότητα κοντά στον πυρήνα, χωρίς όμως αυτό να σημαίνει ότι εκεί γίνεται εξουδετέρωση φορτίων. Στις «οριακές» καμπύλες, που είναι και η πιο συνηθισμένη απεικόνιση των της πυκνότητας του ηλεκτρονιακού νέφους (ψ2), το περίγραμμα της καμπύλης περικλείει τη μέγιστη πυκνότητα του ηλεκτρονικού νέφους π.χ. 90-99% αυτής.
Τέλος, ξεκαθαρίσουμε ότι οι παραπάνω γραφικές παραστάσεις απεικονίζουν την πυκνότητα του ηλεκτρονιακού νέφους ( ψ2 ) και όχι το τροχιακό (ψ), όπως πολλές φορές αναφέρεται (χάριν απλούστευσης).
ΕΧΟΥΝ ΠΕΙ ΓΙΑ ΤΟ
ΑΤΟΜΙΚΟ ΤΡΟΧΙΑΚΟ

«…. Το ατομικό τροχιακό δεν είναι απλά ο χώρος που συχνάζει το ηλεκτρόνιο. Τα ατομικό τροχιακό (το τετράγωνό του για την ακρίβεια) δίνει την πυκνότητα του ηλεκτρονικού νέφους στα διάφορα σημεία του χώρου….
….Τα ατομικά τροχιακά είναι οι λύσεις ψ της εξίσωσης Schrödinger για το άτομο του υδρογόνου, όχι οι λύσεις των εξισώσεων Schrödinger πολυηλεκτρονικών ατόμων….
…Στο πρότυπο Bohr η πιθανότητα να βρεθεί το ηλεκτρόνιο στον πυρήνα είναι μηδέν, στα ατομικά τροχιακά είναι συχνά διαφορετική από μηδέν…»
(Πνευματικάκης - Κατάκης
«Ανόργανος Χημεία Α΄»)

εικόνα

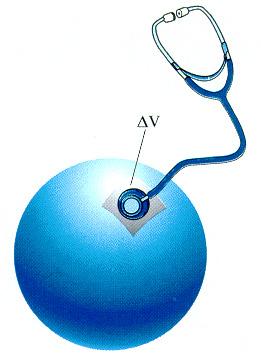

«Ένα φανταστικό πέραμα για τη μέτρηση της ηλεκτρονιακής πυκνότητας σε χώρο ΔV, γύρω από τον πυρήνα ενός ατόμου, με τη βοήθεια ενός μικροσκοπικού ακουστικού μεγέθους ΔV. Κάθε φορά που περνά το ηλεκτρόνιο από τον όγκο ΔV ακούγεται ένας κτύπος, όπως μετράμε τους κτύπους της καρδιάς. Ο αριθμός των κτύπων αποτελεί ένα μέτρο της ηλεκτρονιακής πυκνότητας για το χώρο που εξετάζουμε ΔV.».
(Κ. Τσίπης « Χημεία 1. Άτομα και Μόρια » )

«….αν και δεν γνωρίζουμε την ακριβή θέση του ηλεκτρονίου σε δεδομένη στιγμή, το ψ2 (το τετράγωνό του τροχιακού) προσδιορίζει την περιοχή του χώρου, γύρω από τον πυρήνα όπου μπορούμε να το αναζητήσουμε…»
(J. McMurry «Οργανική Χημεία τόμος 1» )

Κβαντικοί αριθμοί

Στο ατομικό πρότυπο του Bohr ο κύριος κβαντικός αριθμός (n), εισάγεται αυθαίρετα, για τον καθορισμό της ενεργειακής στάθμης του ηλεκτρονίου. Στην κβαντομηχανική εισάγονται τρεις κβαντικοί αριθμοί για τον καθορισμό της κατανομής των ηλεκτρονιακού νέφους (ατομικού τροχιακού). Οι κβαντικοί αυτοί αριθμοί προκύπτουν από την επίλυση της εξίσωσης Schrödinger για το άτομο του υδρογόνου και είναι ο κύριος κβαντικός αριθμός (n), ο δευτερεύων κβαντικός αριθμός ή αζιμουθιακός (l) και ο μαγνητικός κβαντικός αριθμός (ml). Κάθε δυνατή τριάδα κβαντικών αριθμών (n, l, ml) οδηγεί σε μια λύση της εξίσωσης Schrödinger, καθορίζοντας ένα συγκεκριμένο τροχιακό του ατόμου. Να παρατηρήσουμε, ότι οι κβαντικοί αυτοί αριθμοί μπορούν άνετα να εφαρμοστούν και σε άλλα άτομα εκτός του υδρογόνου και των υδρογονοειδών (π.χ. He+, Li2+). Τέλος, ορίστηκε ο τέταρτος κβαντικός αριθμός, ο κβαντικός αριθμός του spin (ms), ο οποίος όμως δε συμμετέχει στη διαμόρφωση της τιμής της ενέργειας του ηλεκτρονίου και κατά συνέπεια στο καθορισμό του ατομικού τροχιακού.

Ο κύριος κβαντικός αριθμός (n) παίρνει ακέραιες τιμές 1, 2, 3 …
Με βάση το πρότυπο του Bohr ο κύριος κβαντικός αριθμός καθορίζει την τροχιά που κινείται το ηλεκτρόνιο. Με βάση την κβαντομηχανική:
  • Ο κύριος κβαντικός αριθμός καθορίζει το μέγεθος του ηλεκτρονιακού νέφους (ή τροχιακού).
Όσο μεγαλύτερη είναι η τιμή του n τόσο πιο απομακρυσμένο από τον πυρήνα είναι, κατά μέσο όρο, το ηλεκτρονιακό νέφος. Να θυμηθούμε επίσης ότι ο κύριος κβαντικός αριθμός έχει καθοριστικό ρόλο στη διαμόρφωση της ενέργειας του ηλεκτρονίου (βλέπε ατομικό πρότυπο Bohr).
  • Τροχιακά με τον ίδιο κύριο κβαντικό αριθμό (n) συγκροτούν τη στιβάδα ή φλοιό.
Ο συμβολισμός των στιβάδων ή φλοιών γίνεται με γράμματα, όπως φαίνεται στον παρακάτω πίνακα:

κύριος κβαντικός αριθμός,
n 		1 2 3 4 ....
στιβάδα ή φλοιός K L M N ....

Ο δευτερεύων κβαντικός αριθμός ή αζιμουθιακός (l) παίρνει τιμές ανάλογα με την τιμή που έχει ο n, δηλαδή, 0,1,2,…(n-1).
  • Ο αζιμουθιακός κβαντικός αριθμός l καθορίζει το σχήμα του ηλεκτρονικού νέφους (τροχιακού). Ατομικά τροχιακά που έχουν το ίδιο n και l αποτελούν υποστιβάδα ή υποφλοιό.
Οι υποστιβάδες ή υποφλοιοί συμβολίζονται με γράμματα. Mε τον ίδιο τρόπο συμβολίζονται και τα αντίστοιχα ατομικά τροχιακά, όπως φαίνεται στο παρακάτω πίνακα:

• Στιβάδα ή φλοιός είναι το σύνολο των τροχιακών με τον ίδιο κύριο κβαντικό αριθμό, n.

• Ο κύριος κβαντικός αριθμός είναι ενδεικτικός της έλξης πυρήνα - ηλεκτρονίου.


• Ο δευτερεύων κβαντικός αριθμός είναι ενδεικτικός της άπωσης μεταξύ των ηλεκτρονίων.
ΗΛΕΚΤΡΟΝΙΑΚΗ ΔΟΜΗ
αζιμουθιακός
καβαντικός αριθμός, 1 		0 1 2 3 ....
υποστιβάδα s p d f
ατομικό τροχιακό s p d f ....

Ο μαγνητικός κβαντικός αριθμός(ml) παίρνει τιμές ανάλογα με την τιμή του l και συγκεκριμένα παίρνει τις τιμές -l, (-l+ 1), …, 0,…1, (l-1), +l
  • Ο μαγνητικός κβαντικός αριθμός ml καθορίζει τον προσανατολισμό του ηλεκτρονικού νέφους σε σχέση με τους άξονες x, y, z.
Το όνομα «μαγνητικός» προέρχεται από το γεγονός ότι το ηλεκτρόνιο, ως κινούμενο φορτίο που είναι, δημιουργεί μαγνητικό πεδίο καθορισμένης φοράς.
  • Σε κάθε τιμή του μαγνητικού κβαντικού αριθμού αντιστοιχεί και ένα τροχιακό.
Σε κάθε υποστιβάδα με τιμή δευτερεύοντος κβαντικού αριθμού αντιστοιχούν (21+ 1) τροχιακά. Δηλαδή,
με 1 = 0 (υποστιβάδα s), έχουμε (2 • 0 + 1) = 1 τροχιακό s
όταν 1= 1 (υποστιβάδα p), έχουμε (2 • 1 + 1) = 3 τροχιακά p
Για το τροχιακό p χρησιμοποιούνται τα παρακάτω σύμβολα:

μαγνητικός κβαντικός αριθμός, ml +1 0 -1
ατομικό τροχιακό px pz py

Ο κβαντικός αριθμός του spin (ms) παίρνει τιμές ή , είναι δηλαδή ανεξάρτητος από τις τιμές των άλλων κβαντικών αριθμών.
  • Ο μαγνητικός κβαντικός αριθμός του spin καθορίζει την ιδιοπεριστροφή του ηλεκτρονίου (spin).
Δηλαδή, για τιμή ms = +1/2, λέμε ότι έχουμε παράλληλο spin ή spin προς τα πάνω ( ↑ ), ενώ για τιμή ms = -1/2, λέμε ότι έχουμε αντιπαράλληλο spin ή spin προς τα κάτω ( ↓ ). Σε κάθε τροχιακό δε μπορούμε να έχουμε περισσότερα από δύο ηλεκτρόνια. Mάλιστα το ένα περιστρέφεται γύρω από τον άξονά του αντίθετα από το άλλο, δηλαδή έχουν αντίθετη ιδιοπεριστροφή (spin). Τέλος να παρατηρήσουμε ότι ο κβαντικός αριθμός του spin δεν συμμετέχει στη διαμόρφωση της τιμής της ενέργειας του ηλεκτρονίου, ούτε στον καθορισμό του τροχιακού.
Συμπερασματικά, οι τέσσερις κβαντικοί αριθμοί περιγράφουν πλήρως την κατάσταση του ηλεκτρονίου στο άτομο. Δηλαδή,
οι τέσσερις κβαντικοί αριθμοί (n, l, ml, ms ) προσδιορίζουν, αντίστοιχα:
• τη στιβάδα (φλοιό)
• την υποστιβάδα (υποφλοιό)
• το τροχιακό και
• το spin
του ηλεκτρονίου

• Υποστιβάδα είναι το σύνολο των τροχιακών με τις ίδιες τιμές κβαντικών αριθμών n και l.

• Οι συμβολισμοί των τροχιακών προκύπτουν από τα αρχικά των λέξεων που χαρακτηρίζουν τις φασματικές γραμμές
s: sharp (οξύς)
p: principal(κύριος)
d: diffuse (διάχυτος)
f: fundamental (θεμελιώδης).

• Το ατομικό τροχιακό καθορίζεται με βάση τους τρεις πρώτους κβαντικούς αριθμούς, n, l, ml.

εικόνα
ms = -1/2 εικόνα
ms=+1/2

Το ηλεκτρόνιο μπορεί να κινηθεί γύρω από τον άξονα του (spin ηλεκτρονίου), είτε με τη φορά των δεικτών του ρολογιού, είτε αντίστροφα. Στην πρώτη περίπτωση έχουμε ms = - ½ και στη δεύτερη περίπτωση ms = + ½ .

Γραφική απεικόνιση ατομικών τροχιακών

Όπως ήδη έχουμε αναφέρει, η απεικόνιση των ατομικών τροχιακών ή ακριβέστερα της πυκνότητας του ηλεκτρονιακού νέφους μπορεί να γίνει με πολλούς τρόπους. Η παράσταση των τροχιακών (συναρτήσεων ψ2) με οριακές καμπύλες είναι από τις πιο συνηθισμένες. Να θυμίσουμε, ότι το περίγραμμα της καμπύλης περικλείει το 90-99% της πυκνότητας του ηλεκτρονιακού νέφους.
Τα s τροχιακά (l = 0) έχουν σφαιρική συμμετρία, που σημαίνει ότι η πιθανότητα να βρεθεί το ηλεκτρόνιο σε μια ορισμένη απόσταση από τον πυρήνα είναι ανεξάρτητη από την κατεύθυνση. Τα s τροχιακά συμβολίζονται με σφαίρες, το μέγεθος των οποίων εξαρτάται από τον κύριο κβαντικό αριθμό Όσο μεγαλύτερος είναι ο κύριος κβαντικός αριθμός n, στον οποίο ανήκει το τροχιακό s, τόσο μεγαλύτερη είναι και η ακτίνα της σφαίρας.
εικόνα

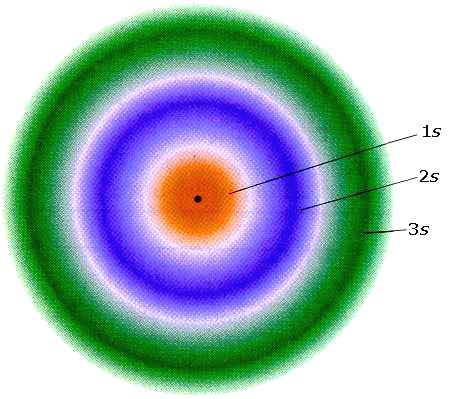

ΣΧΗΜΑ 6.3 Σχηματική παρουσίαση των 1s, 2s και 3s τροχιακών (συναρτήσεων ψs2). Η ένταση του χρώματος είναι ανάλογη προς την πυκνότητα του ηλεκτρονιακού νέφους.

Με ανάλογη σκέψη, τα p τροχιακά έχουν το σχήμα διπλού λοβού, όπως φαίνεται στο σχήμα 6.4. Το σχήμα του λοβού είναι το σχήμα που προκύπτει αν ένα σφαιρικό μπαλόνι «τραβηχτεί» από κάποιο σημείο του, π.χ. από εκεί που είναι δεμένο. Να παρατηρήσουμε επίσης ότι το ηλεκτρόνιο στο p τροχιακό, αντίθετα από ότι συμβαίνει στο s, έχει ελάχιστη πιθανότητα να βρεθεί κοντά στον πυρήνα.
Όπως γνωρίζουμε, σε κάθε τιμή του κύριου κβαντικού αριθμού με n >= 2, αντιστοιχούν τρία p τροχιακά, που έχουν ίδιο μέγεθος και σχήμα αλλά διαφορετικό προσανατολισμό. Το καθένα απ’ αυτά τα τροχιακά, px, py και pz, προσανατολίζεται στον αντίστοιχο άξονα, x, y και z, όπως 		ΕΧΟΥΝ ΠΕΙ ΓΙΑ ΤΗΝ ΑΠΕΙΚΟΝΙΣΗ ΤΟΥ ΑΤΟΜΙΚΟΥ ΤΡΟΧΙΑΚΟΥ

«Είναι εύκολο να απεικονίσουμε ένα ηλεκτρόνιο ως να εκτείνεται για να σχηματίσει ένα νέφος. Θα μπορούσαμε να θεωρήσουμε αυτό το νέφος σαν ένα είδος θολής φωτογραφίας του ταχέως κινουμένου ηλεκτρονίου. Το σχήμα του νέφους είναι το σχήμα του τροχιακού. Το νέφος δεν είναι ομοιόμορφο, αλλά είναι πυκνότερο σ΄ εκείνες τις περιοχές που η πιθανότητα να βρεθεί το ηλεκτρόνιο είναι μεγαλύτερη, δηλαδή σ’ εκείνες τις περιοχές που το μέσο αρνητικό φορτίο ή η ηλεκτρονιακή πυκνότητα είναι μεγαλύτερη.»
(Morrison και Boyd
«Οργανική Χημεία τόμος 1» )
εικόνα

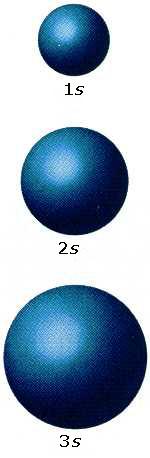

Απεικόνιση s τροχιακών (συναρτήσεων ψs2) με οριακές καμπύλες και σχετικά μεγέθη των 1s, 2s 3s τροχιακών.
ΗΛΕΚΤΡΟΝΙΑΚΗ ΔΟΜΗ
φαίνεται στο σχήμα 6.4. Επίσης, όπως και στην περίπτωση των s, το μέγεθος του p τροχιακού καθορίζεται από την τιμή του κύριου κβαντικού αριθμού. Δηλαδή, όσο μεγαλύτερος είναι ο κύριος κβαντικός αριθμός n στον οποίο ανήκει το τροχιακό p, τόσο μεγαλύτερο είναι τo μέγεθος του τροχιακού.
Τέλος, τα d τροχιακά (l = 2) είναι πέντε (ml: -2, -2, 0, +1, +2) με σχετικά πολύπλοκη απεικόνιση, που ξεφεύγει από τα όρια διδασκαλίας του παρόντος βιβλίου. Το ίδιο ισχύει και για τα f τροχιακά (l = 3) που είναι συνολικά 7 (ml: -3, -2, -2, 0, +1, +2, +3).
εικόνα

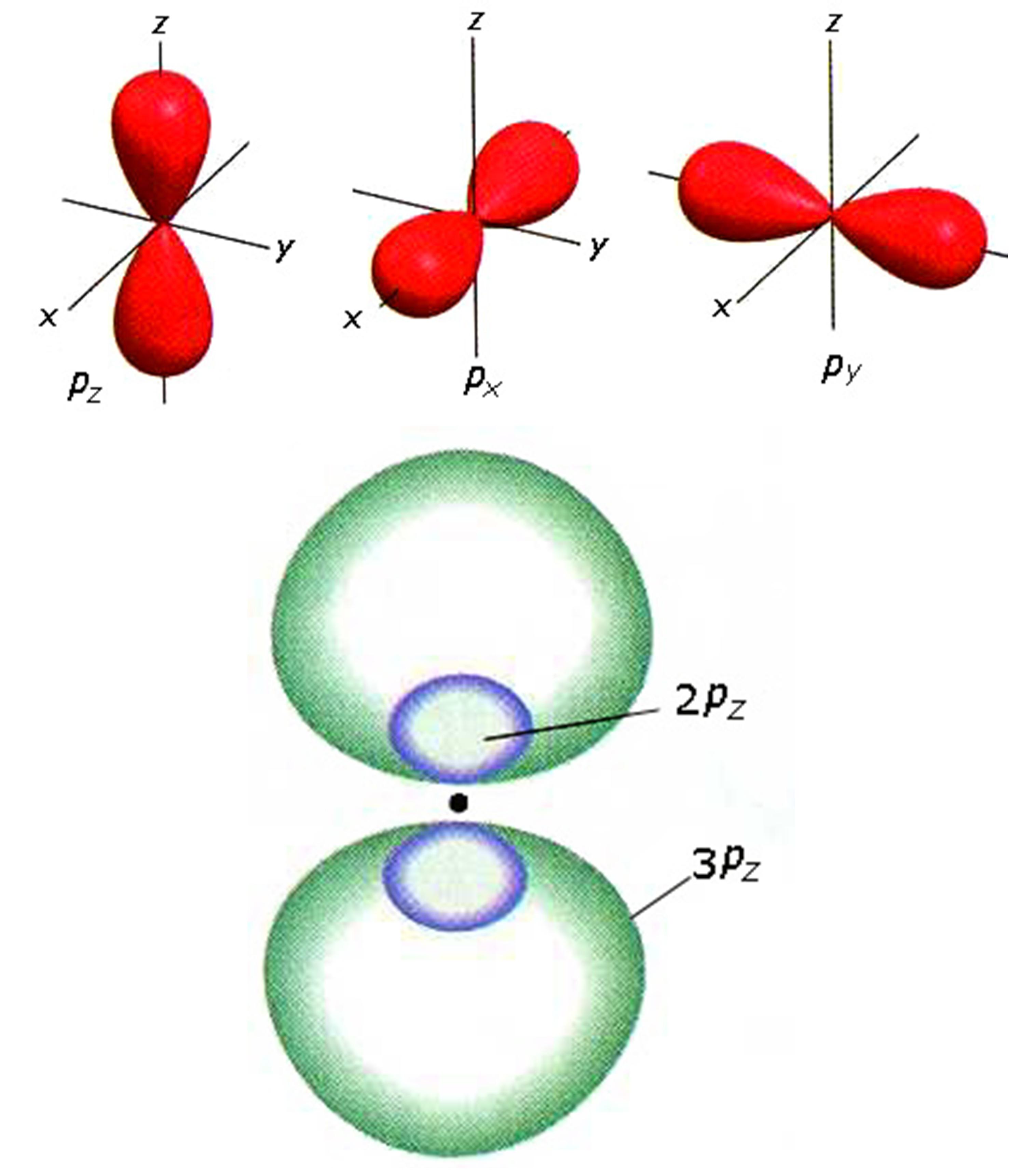

ΣΧΗΜΑ 6.4 α. Σχηματική παρουσίαση των τριών p τροχιακών, px, py και pz (συναρτήσεων ψp2) β. Σχετικά μεγέθη των τροχιακών 2pz και 3pz.
Τα τροχιακά p έχουν σχήμα παρόμοιο με τα «βαράκια» της γυμναστικής.


ΕΧΟΥΝ ΠΕΙ ΓΙΑ ΤΗΝ ΑΠΕΙΚΟΝΙΣΗ ΤΟΥ ΑΤΟΜΙΚΟΥ ΤΡΟΧΙΑΚΟΥ

Μπορούμε να σκεφτούμε ένα τροχιακό σαν μια διαρκή κίνηση ενός ηλεκτρονίου γύρω από τον πυρήνα. Μια τέτοια φωτογραφία θα εμφάνιζε το τροχιακό σαν ένα σύννεφο από στίγματα, το οποίο θα έδειχνε την περιοχή του χώρου γύρω από τον πυρήνα όπου βρίσκεται το ηλεκτρόνιο. Αυτό το νέφος ηλεκτρονίων δεν έχει σαφώς καθορισμένα όρια, αλλά για πρακτικούς λόγους μπορούμε να θέσουμε τέτοια όρια, λέγοντας ότι το τροχιακό αντιπροσωπεύει το χώρο όπου το ηλεκτρόνιο βρίσκεται το περισσότερο χρόνο (90-95%).
(J. McMurry «Οργανική
Χημεία τόμος 1» )
εικόνα

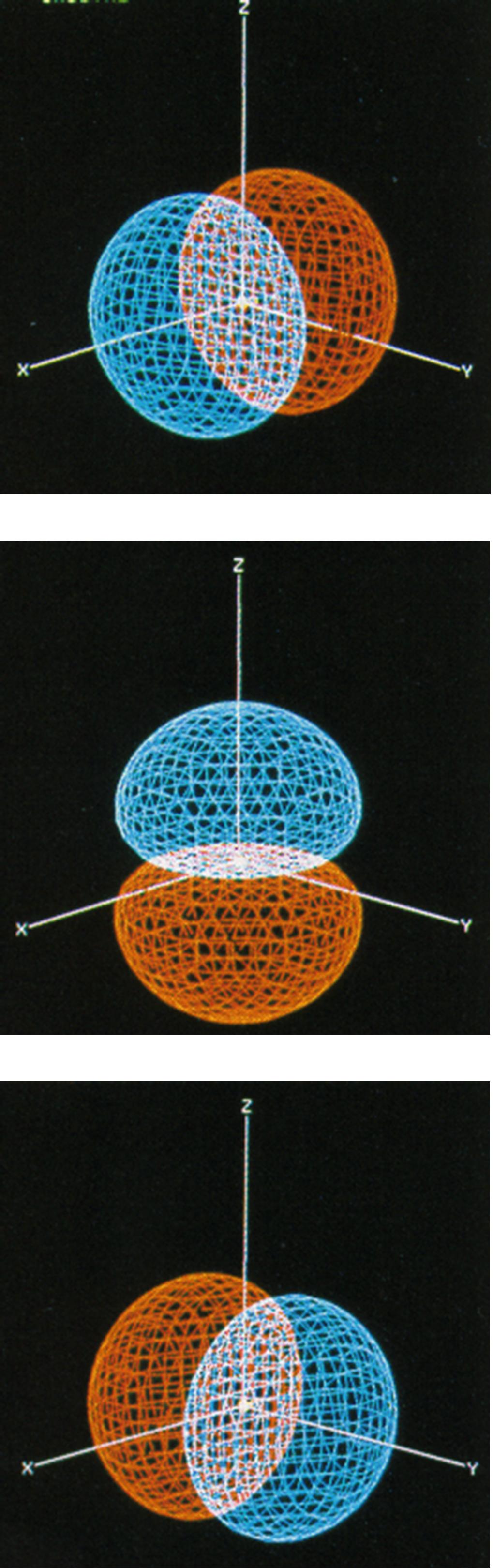

Άλλος τρόπος απεικόνισης των p τροχιακών (συναρτήσεων ψp2).
