Η έννοια της δύναμης χρησιμοποιείται για να περιγράφει την άλληλεπίδραση μεταξύ δύο σωμάτων. Παραδείγματος χάρη σπρώχνουμε ένα κιβώτιο και αυτό επιταχύνεται, τραβάμε με το χέρι μας το ένα άκρο ελατηρίου του οποίου το άλλο είναι στερεωμένο και αυτό παραμορφώνεται. Και στα δύο παραδείγματα ένα σώμα αλληλεπιδρά με ένα άλλο.

Ποιο σώμα ασκεί τη δύναμη και ποιο τη δέχεται;

Ο Νεύτωνας πίστευε ότι είναι το ίδιο να δεχθούμε ότι, είτε το πρώτο ασκεί δύναμη και το δεύτερο τη δέχεται ή το αντίστροφο. Δηλαδή:

“Όταν δύο σώματα αλληλεπιδρούν και το πρώτο ασκεί δύναμη στο δεύτερο, τότε και το δεύτερο ασκεί αντίθετη δύναμη στο πρώτο”

Η διατύπωση αυτή αποτελεί το νόμο Δράσης - Αντίδρασης.

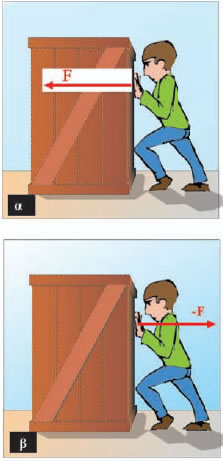

Στο διπλανό παράδειγμα, όταν σπρώχνουμε το κιβώτιο με μια δύναμη τότε αυτόασκεί σ' εμάς δύναμη (Εικ. 1.3.1). Στο δεύτερο παράδειγμα όταν τραβάμε με το χέρι μας το ελατήριο με δύναμη , και το ελατήριο ασκεί στο χέρι μας δύναμη (Εικ. 1.3.2).

Εκείνο που πρέπει να τονίσουμε είναι ότι οι δυνάμεις της Δράσης - Αντίδρασης ενεργούν σε διαφορετικά σώματα, επομένως δεν έχει νόημα να μιλάμε για συνισταμένη των δύο αυτών δυνάμεων.

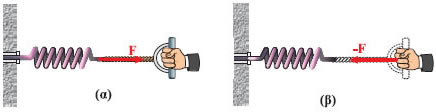

Εικόνα 1.3.2

Σύμφωνα με το νόμο αυτό σε κάθε δράση αναπτύσσεται ίση αντίδραση. Συμπεραίνουμε λοιπόν ότι δεν είναι δυνατό να έχουμε την εμφάνιση μιας μόνης δύναμης, γιατί το σώμα στο οποίο αυτή ασκείται θα προκαλεί μια αντίδραση. Λέμε λοιπόν ότι οι δυνάμεις στη φύση εμφανίζονται κατά ζεύγη.

Όπως είδαμε, για να ασκηθεί μια δύναμη σε ένα σώμα είναι απαραίτητη η ύπαρξη ενός δεύτερου σώματος, που είναι είτε σε επαφή, είτε σε κάποια απόσταση από το πρώτο σώμα και αλληλεπιδρά με αυτό.

Χαρακτηριστικές δυνάμεις επαφής πάνω σε ένα σώμα, που συναντάμε στα προβλήματα Μηχανικής είναι:

1. Η τριβή

2. Η δύναμη που δέχεται το σώμα από τεντωμένο νήμα, στο άκρο του οποίου είναι δεμένο (λέγεται τάση νήματος).

3. Η δύναμη ελατηρίου που δέχεται το σώμα από παραμορφωμένο ελατήριο.

4. Η κάθετη δύναμη που ασκείται στο σώμα από την επιφάνεια στην οποία αυτό ισορροπεί.

5. Η άνωση που δέχεται ένα σώμα από το υγρό, μέσα στο οποίο είναι βυθισμένο (Εικ. 1.3.4).

Σ' ένα σώμα είναι δυνατό να ασκούνται τόσο δυνάμεις από επαφή, όσο και από απόσταση.

Παραδείγματος χάρη, στο βιβλίο που βρίσκεται στο θρανίο ασκείται το βάρος του, που είναι δύναμη από απόσταση και η δύναμη που προέρχεται από το θρανίο και είναι δύναμη από επαφή (Εικ. 1.3.5).

Πολλές φορές στην επίλυση προβλημάτων είναι ανάγκη να σημειώσουμε τις δυνάμεις που ασκούνται σε ένα σώμα. Έχοντας υπόψη μας ότι οι δυνάμεις αυτές είναι δυνάμεις είτε από επαφή είτε από απόσταση, (Εικ. 1.3.6), μας είναι εύκολο να τις προσδιορίσουμε.

Οι δυνάμεις από επαφή που ασκούνται σε ένα σώμα είναι τόσες όσα είναι τα σώματα με τα οποία αυτό έρχεται σε επαφή.

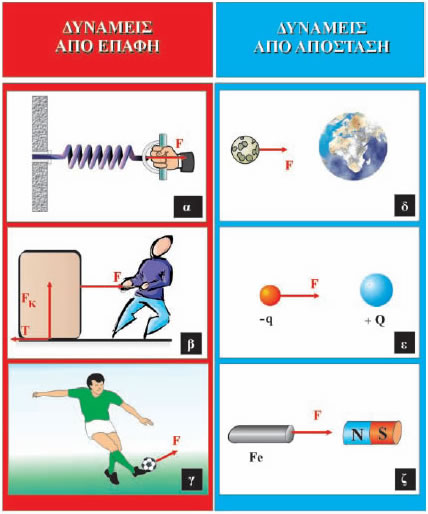

Εικόνα 1.3.6

Εικόνες δυνάμεων από επαφή και από απόσταση.

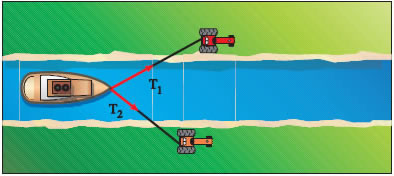

Στην εικόνα 1.3.7α φαίνεται ένα πλοιάριο που λόγω μηχανικής βλάβης κινείται στα νερά του ποταμού με τη βοήθεια δύο σχοινιών, τα οποία σύρουν οχήματα από τις όχθες.

Εικόνα 1.3.7α

Θα μπορούσε άραγε οι δύο δυνάμεις που ασκούν τα οχήματα, να ισοδυναμούν με μια δύναμη, την οποία θα ασκεί ένα άλλο σκάφος και η οποία να φέρει το ίδιο αποτέλεσμα με τις δύο δυνάμεις μαζί; H απάντηση είναι ναι.

Στην εικόνα 1.3.7β με T₁ και T₂ έχουν σημειωθεί οι δυνάμεις (τάσεις των σχοινιών) που ασκούν τα οχήματα. Κατασκευάζουμε ένα παραλληλόγραμμο με πλευρές τις τάσεις T₁ και T₂ των σχοινιών. H συνισταμένη τους συμβολίζεται με τη διαγώνιο του παραλληλογράμμου που περιέχεται μεταξύ των T₁ και T₂ (Εικ. 1.3.7β).

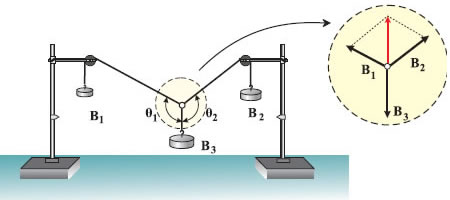

Στην εικόνα 1.3.8 φαίνεται ο τρόπος με τον οποίο σχεδιάζεται το παραλληλόγραμμο των δυνάμεων στην τάξη με την βοήθεια δύο τροχαλιών και τριών γνωστών βαρών.

H τάση σε κάθε νήμα οφείλεται στο βάρος που συγκρατείται είτε απευθείας είτε μέσω των τροχαλιών. Οι γωνίες θ₁ και θ₂ μεταξύ των νημάτων μετριούνται με το μοιρογνωμόνιο. Στη συνέχεια κατασκευάζεται υπό κλίμακα το παραλληλόγραμμο στο οποίο τα διανύσματα B₁ και B₂ αντιπροσωπεύουν τις παρακείμενες πλευρές. H συνισταμένη τους πρέπει να έχει και αντίθετη κατεύθυνση με το βάρος B₃ επειδή το σύστημα των τριών δυνάμεων ισορροπεί.

Εικόνα 1.3.8

Διάταξη για τον σχεδιασμό τον παραλληλογράμμου δυνάμεων.

Σύνθεση δυνάμεων που σχηματίζουν γωνία 90^ο

Ας υποθέσουμε ότι σε ένα σημείο Ο ενεργούν δύο δυνάμεις F₁ και F₂ που σχηματίζουν γωνία 90^ο (Εικ. 1.3.9). Ζητάμε τον προσδιορισμό της συνισταμένης τους. Δηλαδή το υπολογισμό της τιμής καθώς και την κατεύθυνση της συνισταμένης δύναμης.

Η κατεύθυνση της συνισταμένης θα προσδιοριστεί αν υπολογισθεί η γωνία θ που αυτή σχηματίζει με τη συνιστώσα F₁. Κατασκευάζοντας το παραλληλόγραμμο των δυνάμεων προκύπτει ότι η συνισταμένη είναι η υποτείνουσα ορθογωνίου τριγώνου του οποίου οι κάθετες πλευρές είναι οι δυνάμεις F₁ και F₂. Αν εφαρμόσουμε το Πυθαγόρειο θεώρημα βρίσκουμε την τιμή της που είναι:

H γωνία θ προσδιορίζεται από τη σχέση:

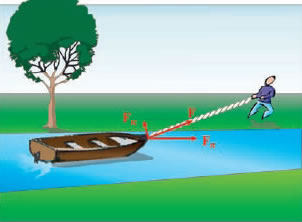

Όπως είναι δυνατό να συνθέσουμε δύο διανύσματα που έχουν κοινή αρχή και να τα αντικαταστήσουμε με ένα τρίτο διάνυσμα ισοδύναμο με αυτά, κατά αντίστοιχο τρόπο μπορούμε να αναλύσουμε ένα διάνυσμα σε δύο άλλα ισοδύναμα με αυτό. Το ερώτημα είναι “μπορούμε να αναλύσουμε και μια δύναμη σε συνιστώσες;”

Παράδειγμα

Να αναλυθεί μια δύναμη F = 15N σε δύο συνιστώσες F₁ και F₂ κάθετες μεταξύ τους, εκ των οποίων η συνιστώσα F₁ είναι οριζόντια. Η γωνία θ που σχηματίζει η δύναμη F με την οριζόντια συνιστώσα είναι 30^ο.

Στην εικόνα φαίνεται η δύναμη F και οι δυο συνιστώσες της. Από την Τριγωνομετρία και συγκεκριμένα από τον ορισμό του συνημίτονου και του ημίτονου μιας γωνίας, προκύπτει:

συνθ = F₁F   και   ημθ = F₂F

Επιλύοντας τη πρώτη σχέση ως προς F₁ προκύπτει:

F₁ = F συνθ

Με αντικατάσταση των τιμών F = 15N και θ = 30^ο παίρνουμε:

F₁ = 15N συν30^o     ή

F₁ = 15√32N = 12,75N

Εργαζόμενοι κατά τον ίδιο τρόπο υπολογίζουμε τη συνιστώσα F₂.

F₂ = F ημ30^ο   ή

F₂ = 15Ν 12   ή

F₂ = 7,5Ν

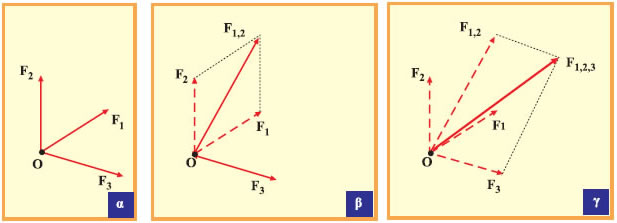

Για να υπολογίσουμε τη συνισταμένη πολλών ομοεπιπέδων δυνάμεων που έχουν κοινό σημείο εφαρμογής, μπορούμε να βρούμε τη συνισταμένη των δύο πρώτων δυνάμεων με τη μέθοδο του παραλληλογράμμου και στη συνέχεια να συνθέσουμε τη δύναμη αυτή με την τρίτη δύναμη, τη νέα συνισταμένη με την τετάρτη, κ.ο.κ. μέχρι να τελειώσουν όλες οι δυνάμεις (Εικ. 1.3.11).

Η πορεία αυτή είναι συνήθως περίπλοκη και γι' αυτό δεν ενδείκνυται.

Συνήθως εργαζόμαστε ως εξής:

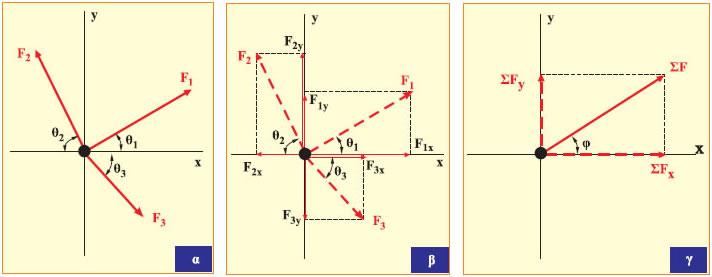

Σε ένα σύστημα ορθογωνίων αξόνων, του οποίου η αρχή συμπίπτει με το σημείο εφαρμογής των ομοεπιπέδων δυνάμεων, αναλύουμε όλες τις δυνάμεις σε συνιστώσες. Παρατηρούμε τότε, ότι όλες οι συνιστώσες που βρίσκονται στον ίδιο άξονα, έχουν την ίδια ή αντίθετη κατεύθυνση και επομένως η πρόσθεσή τους είναι εύκολη. Με τον τρόπο αυτό καταλήγουμε στην σύνθεση δύο δυνάμεων καθέτων μεταξύ τους.

Αυτό θα φανεί αναλυτικά στο παράδειγμα που ακολουθεί. Για ευκολία ας θεωρήσουμε τρεις δυνάμεις F₁, F₂, F₃, που σχηματίζουν με τον άξονα των x γνωστές γωνίες θ₁, θ₂, θ₃, (Εικ. 1.3.12). Αναλύουμε κάθε δύναμη σε συνιστώσες στους άξονες x και y.

Η συνισταμένη των δυνάμεων στον x άξονα έχει τιμή:

ΣF_x = F_1x - F_2x + F_3x

Το ίδιο ισχύει και για τη συνισταμένη των δυνάμεων στον y άξονα:

ΣF_y = F_1y + F_2y - F_3y

Τα αθροίσματα αυτά είναι αλγεβρικά.

Τελικά, θα έχουμε:

Η γωνία φ που σχηματίζει η συνισταμένη με τον άξονα των x προσδιορίζεται από τη σχέση:

Αν σε ένα σώμα ασκούνται πολλές δυνάμεις, που διέρχονται από το ίδιο σημείο, αυτό ισορροπεί, όταν η συνισταμένη των δυνάμεων είναι μηδέν.

Σύμφωνα με όσα αναφέραμε στην προηγούμενη παράγραφο η συνισταμένη των δυνάμεων ανάγεται τελικά στη σύνθεση δύο δυνάμεων των ΣF_x και ΣF_y. Άρα θα πρέπει να ισχύει:

Τα αθροίσματα αυτά είναι αλγεβρικά και οι δυνάμεις είναι ομοεπίπεδες.

Μερικές περιπτώσεις

α. Ισορροπία σώματος υπό την επίδραση δύο δυνάμεων.

Σε ένα βιβλίο που ηρεμεί πάνω σε οριζόντιο επίπεδο (Εικ. 1.3.13) ασκούνται δυνάμεις:

Το βάρος του Β και η δύναμη Ν του επιπέδου.

Αφού το βιβλίο ισορροπεί θα ισχύει:

ΣF = 0     ή

Β - Ν = 0     ή

Ν = Β

Δηλαδή η δύναμη από το επίπεδο και το βάρος το βιβλίου είναι δυνάμεις αντίθετες.

β. Ισορροπία σώματος υπό την επίδραση τριών δυνάμεων (ομοεπιπέδων).

Στην εικόνα 1.3.14, έχουμε τρεις ομοεπίπεδες δυνάμεις σε ισορροπία. Σύμφωνα με την παράγραφο 1.3.6 θα πρέπει η συνισταμένη των τριών δυνάμεων να είναι ίση με μηδέν. Δηλαδή η συνισταμένη των δυο να είναι αντίθετη της τρίτης.

Παράδειγμα

Σφαίρα βάρους Β = 10Ν είναι δεμένη στην άκρη ενός σχοινιού που είναι στερεωμένο στην οροφή και ισορροπεί. Στη σφαίρα ασκούμε μια οριζόντια δύναμη F και τότε ισορροπεί σε νέα θέση, όπου το νήμα σχηματίζει γωνία φ (ημφ = 0,6 και συνφ = 0,8) με την κατακόρυφη.

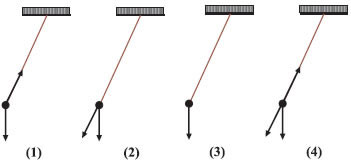

1) Να σχεδιαστούν οι δυνάμεις που ασκούνται στη σφαίρα πριν ασκηθεί η δύναμη F και να βρεθεί η συνισταμένη τους.

2) Να υπολογιστεί η δύναμη F καθώς επίσης και η δύναμη που ασκεί το νήμα στη σφαίρα, στη νέα θέση ισορροπίας.

Λύση

1) Στη σφαίρα ασκούνται δύο δυνάμεις:

το βάρος της λόγω της έλξης της Γης και

η δύναμη T που ασκεί το νήμα, την οποία ονομάζουμε τάση του νήματος.

Αφού η σφαίρα ισορροπεί, θα ισχύει:

Τ = Β

άρα Τ = 10Ν

2) H σφαίρα ισορροπεί υπό την επίδραση τριών δυνάμεων B, T′ και F.

Av αναλύσουμε την τάση του νήματος σε δύο συνιστώσες, από το σχήμα προκύπτει ότι:

Τ′_x = Τ′ημφ

Τ′_y = Τ′συνφ

Αφού η σφαίρα ισορροπεί, θα ισχύει:

ΣF_x = 0

ΣF_y = 0

    F = Τ′ημφ

Με αντικατάσταση παίρνουμε:

Τ′·0,8 = 10N     ή     Τ′ = 12,5 N

και     F = 12,5 N·0,6     ή     F = 7,5 N

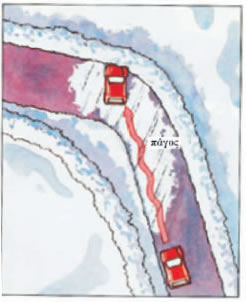

Έχετε δοκιμάσει να περπατήσετε σε γυαλισμένο πάτωμα ή σε παγωμένο δρόμο; Έχετε ακούσει ότι τα περισσότερα δυστυχήματα με αυτοκίνητα συμβαίνουν όταν οι δρόμοι είναι βρεγμένοι;

Στις παραπάνω περιπτώσεις υπάρχει κίνηση που όμως γίνεται σε ιδιόμορφες συνθήκες που επικρατούν στην επιφάνεια πάνω στην οποία κινούνται τα σώματα. To αίτιο που δυσκολεύει την κίνηση σε όλες τις παραπάνω περιπτώσεις, είναι όπως ξέρουμε και από την εμπειρία μας, η ελάττωση των δυνάμεων της τριβής.

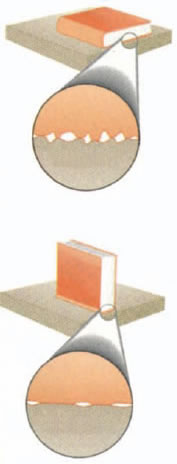

Όταν ένα σώμα ολισθαίνει (γλιστράει) πάνω σε μια επιφάνεια, υπάρχει μια δύναμη στο σώμα που αντιστέκεται στην κίνησή του.

H δύναμη αυτή λέγεται τριβή ή τριβή ολίσθησης.

Τριβή εμφανίζεται επίσης όταν ένα σώμα κινείται μέσα σε ρευστό (στον αέρα ή σε υγρό). Στην περίπτωση αυτή μιλάμε για αντίσταση αντί για τριβή.

Η τριβή είναι μια πολύ σημαντική δύναμη γιατί επιτρέπει σε εμάς να περπατάμε, να κρατάμε αντικείμενα στα χέρια μας, στα τροχοφόρα οχήματα να κινούνται, κ.τ.λ. H τριβή στα υγρά είναι πολύ μικρότερη σε σύγκριση με αυτή μεταξύ δύο επιφανειών στερεών. Αυτός είναι ο λόγος που για την ελάττωση των τριβών μεταξύ δύο μεταλλικών επιφανειών χρησιμοποιούνται λάδια ως λιπαντικά. Τα τελευταία χρόνια έχει αναπτυχθεί η τεχνολογία της χρήσης του αέρα υπό πίεση για την κίνηση σωμάτων πάνω σε λεπτό στρώμα αέρα οπότε η τριβή ελαττώνεται πολύ σημαντικά. Μπορεί κανείς να αναφέρει ως παράδειγμα την κίνηση του Hovercraft στην ξηρά και στη θάλασσα (Εικ. 1.3.15).

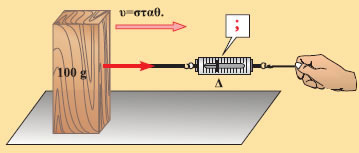

Προκειμένου να μελετήσουμε ποσοτικά την τριβή εργαζόμαστε ως εξής (Εικ. 1.3.16):

Έστω ένα ξύλινο παραλληλεπίπεδο βάρους Β πάνω σε μια οριζόντια επιφάνεια. Στο παραλληλεπίπεδο ασκούνται δύο δυνάμεις, το βάρος του Β και η κάθετη δύναμη Ν από το επίπεδο. Η συνισταμένη των δύο δυνάμεων είναι μηδέν και το σώμα ισορροπεί.

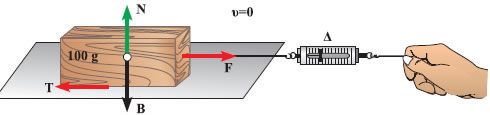

Εικόνα 1.3.16

Όταν το σώμα παραμένει ακίνητο, η τριβή ονομάζεται στατική.

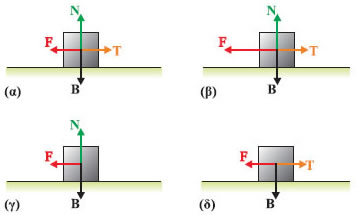

Με το δυναμόμετρο Δ εφαρμόζουμε μια μικρή οριζόντια δύναμη F και παρατηρούμε ότι το σώμα παραμένει ακίνητο. Αυτό φανερώνει ότι εκτός από τη δύναμη F που ασκούμε μέσω του δυναμομέτρου, υπάρχει και κάποια άλλη οριζόντια δύναμη που είναι αντίθετη της δύναμης F. Τη δύναμη αυτή τη συμβολίζουμε με T και εμφανίζεται στις διαχωριστικές επιφάνειες των δύο σωμάτων τα οποία εφάπτονται (ξύλινο παραλληλεπίπεδο και τραπέζι) και λέγεται τριβή.

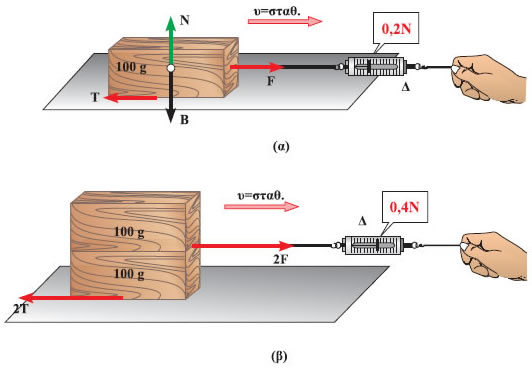

Av αυξήσουμε προοδευτικά το μέτρο της δύναμης F παρατηρούμε ότι το σώμα πάλι δεν κινείται, γεγονός που δείχνει ότι και η τιμή της δύναμης T αυξάνεται. Επειδή το σώμα παραμένει ακίνητο η δύναμη T ονομάζεται στατική τριβή.

Av εξακολουθήσουμε να αυξάνουμε την τιμή της δύναμης F που ασκούμε στο σώμα, μέσω του δυναμομέτρου, θα παρατηρήσουμε ότι σε κάποια στιγμή το σώμα θα αρχίσει να γλιστράει (ολισθαίνει) πάνω στο επίπεδο. H δύναμη της στατικής τριβής έχει πάρει τη μέγιστη τιμή και λέγεται οριακή τριβή.

Av επαναλάβουμε το πείραμα πολλές φορές, βάζοντας πάνω στο παραλληλεπίπεδο κάθε φορά και ένα διαφορετικό βάρος (Εικ. 1.3.176), βρίσκουμε ότι αυξάνονται ανάλογα με την κάθετη δύναμη (είναι πάντοτε N = B), τόσο η οριακή τριβή, όσο και η τριβή ολίσθησης.

Μπορούμε λοιπόν να γράψουμε για την τριβή ολίσθησης:

Στη σχέση (1.3.6), T είναι η τριβή ολίσθησης, μ ο συντελεστής που ονομάζουμε συντελεστή τριβής ολίσθησης και N η κάθετη δύναμη με την οποία συμπιέζονται οι επιφάνειες.

H έκφραση T = μΝ αποτελεί την ποσοτική έκφραση του νόμου της τριβής ολίσθησης που διατυπώνεται ως εξής:

1. H τριβή ολίσθησης έχει τιμή ανάλογη της κάθετης δύναμης N.

2. O συντελεστής αναλογίας μ λέγεται συντελεστής τριβής ολίσθησης και εκφράζει την εξάρτηση της τριβής ολίσθησης από τη φύση των επιφανειών που είναι σε επαφή, εικόνα 1.3.18.

Επίσης πρέπει να αναφερθεί, ότι η τριβή ολίσθησης είναι ανεξάρτητη του εμβαδού των τριβομένων επιφανειών και ανεξάρτητη της ταχύτητας του ενός σώματος ως προς το άλλο, εφόσον η ταχύτητα δεν υπερβαίνει ορισμένο όριο.

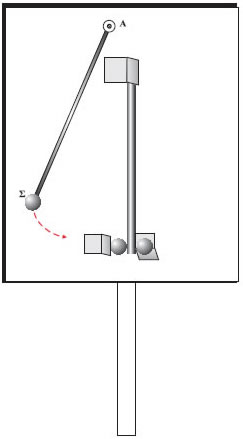

Χρησιμοποιώντας τη διάταξη μελέτης των κινήσεων την οποία περιγράψαμε στην παράγραφο 1.2.8, μπορούμε να μελετήσουμε την οριζόντια βολή. Από ένα ύψος αφήνουμε να πέσει ελεύθερα το αντικείμενο Α ξεκινώντας από την ηρεμία. Από το ίδιο ύψος ένα άλλο αντικείμενο Β αρχίζει να κινείται συγχρόνως με το αντικείμενο Α, αλλά τη στιγμή της εκκίνησης του δίνεται μια ώθηση προς τα δεξιά που προσδίδει στο σώμα οριζόντια ταχύτητα.

Τα αντικείμενα φωτογραφίζονται κατά τη διάρκεια της πτώσης με τον τρόπο που περιγράψαμε στην παράγραφο 1.2.8 . Οι φωτογραφίες της κίνησης φαίνονται στην εικόνα 1.3.19. Tι παρατηρείτε για την κίνηση του αντικειμένου B σε σχέση με την κίνηση του Α;

Από την εικόνα φαίνεται ότι τις ίδιες χρονικές στιγμές βρίσκονται στο ίδιο ύψος, δηλαδή έχουν διανύσει την ίδια κατακόρυφη απόσταση.

To αντικείμενο B ενώ πέφτει ταυτόχρονα μετατοπίζεται και οριζόντια. Tι μπορούμε να συμπεράνουμε για την κίνηση του αντικειμένου B; Από τη φωτογραφία φαίνεται ότι το αντικείμενο B διανύει ίσα οριζόντια διαστήματα σε ίσους χρόνους. H κίνηση που κάνει το αντικείμενο B λέγεται οριζόντια βολή.

Συνοψίζοντας, μπορούμε να υποστηρίξουμε ότι η οριζόντια βολή είναι σύνθετη κίνηση που αποτελείται από δύο απλές κινήσεις, μία κατακόρυφη που είναι ελεύθερη πτώση και μία οριζόντια που είναι ευθύγραμμη ομαλή.

Οι δύο κινήσεις εξελίσσονται στο ίδιο κατακόρυφο επίπεδο που ορίζεται από την ταχύτητα του αντικειμένου B.

Για να περιγράψουμε τις σύνθετες κινήσεις χρησιμοποιούμε την αρχή ανεξαρτησίας (ή αρχή της επαλληλίας) των κινήσεων, που διατυπώνεται ως εξής:

“Όταν ένα κινητό εκτελεί ταυτόχρονα δύο ή περισσότερες κινήσεις, κάθε μία απ' αυτές εκτελείται εντελώς ανεξάρτητα από τις υπόλοιπες και η θέση στην οποία φτάνει το κινητό μετά από χρόνο t, είναι η ίδια είτε οι κινήσεις εκτελούνται ταυτόχρονα, είτε εκτελούνται διαδοχικά, σε χρόνο t κάθε μία”.

Για τον υπολογισμό της ταχύτητας και της μετατόπισης, μετά από χρόνο t, γράφουμε το διανυσματικό άθροισμα των ταχυτήτων ή των μετατοπίσεων αντίστοιχα, που θα είχε το κινητό, αν εκτελούσε κάθε μία κίνηση ανεξάρτητα και επί χρόνο t.

Δηλαδή:

Ας επανέλθουμε στο αρχικό παράδειγμα για να μελετήσουμε την κίνηση του αντικειμένου B. Έστω h ότι είναι το ύψος από το οποίο βάλλεται οριζόντια με ταχύτητα υ₀, το αντικείμενο B.

Εφαρμόζουμε την αρχή ανεξαρτησίας των κινήσεων σε σύστημα αξόνων Ox και Oy, όπως φαίνεται στην εικόνα 1.3.20.

Άξονας Ox: H κίνηση είναι ευθύγραμμη ομαλή με ταχύτητα υ₀ και οι εξισώσεις που περιγράφουν την κίνηση κατά τη διεύθυνση (x) είναι:

υ_x = υ₀

x = υ₀ t

Άξονας Oy: H κίνηση είναι ελεύθερη πτώση που είναι κίνηση ευθύγραμμη ομαλά επιταχυνόμενη χωρίς αρχική ταχύτητα με επιτάχυνση .

Οι εξισώσεις που περιγράφουν την κίνηση κατά τη διεύθυνση (y) είναι:

υ_y = g t

y = 12 g t²

Κάθε στιγμή η ταχύτητα του σώματος είναι:

O χρόνος κίνησης του σώματος βρίσκεται από την τελευταία σχέση, αν αντικαταστήσουμε όπου y = h.

Δηλαδή

h = 12 g t²     ή     t = √2hg

Στο χρόνο αυτό το σώμα διάνυσε οριζόντια απόσταση ίση με:

Μπορούμε να θεωρήσουμε ότι οι δυο κινήσεις εκτελούνται από το σώμα B, ανεξάρτητα η μία από την άλλη, είτε ταυτόχρονα είτε διαδοχικά. Κάθε μια κίνηση διαρκεί χρόνο.

Παράδειγμα

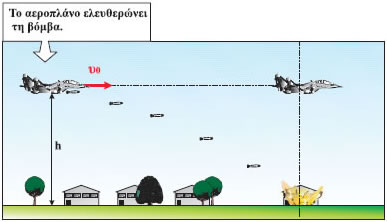

Ας θεωρήσουμε ένα βομβαρδιστικό αεροπλάνο που κινείται σε ύψος h από το έδαφος με ταχύτητα υ0. H βόμβα βρίσκεται στο αεροπλάνο άρα τη στιγμή που αφήνεται να πέσει έχει την ίδια ταχύτητα με το αεροπλάνο. Ποιους παράγοντες πρέπει να λάβει υπόψη ο πιλότος ώστε η βόμβα να χτυπήσει το στόχο; Υποθέτουμε ότι δεν υπάρχει αντίσταση του αέρα.

Στην εξίσωση αυτή ο μόνος άγνωστος είναι ο χρόνος κατά τον οποίο κινείται η βόμβα. Επομένως μπορεί να προσδιοριστεί. Επιπλέον η βόμβα κινείται οριζόντια με κίνηση ευθύγραμμη ομαλή επί χρόνο t, όσο δηλαδή διαρκεί η ελεύθερη πτώση της.

To οριζόντιο διάστημα που θα διανύσει η βόμβα, προσδιορίζεται από τη σχέση:

s = υ₀ t

όπου υ₀ είναι η οριζόντια ταχύτητα της βόμβας, που είναι ίση με την ταχύτητα του αεροπλάνου τη στιγμή που αυτή απελευθερώνεται.

Συνεπώς, για να συναντήσει η βόμβα το στόχο, το αεροπλάνο πρέπει να την απελευθερώσει, όταν απέχει απ' αυτόν οριζόντια απόσταση s = υ₀ t.

Τη χρονική στιγμή που η βόμβα βρίσκει το στόχο το αεροπλάνο βρίσκεται στην ίδια κατακόρυφη (αεροπλάνο και βόμβα έχουν ίδια οριζόντια ταχύτητα άρα μετατοπίζονται το ίδιο στην οριζόντια διεύθυνση στον ίδιο χρόνο).

Στην παράγραφο 1.2.4 του προηγούμενου κεφαλαίου μελετήσαμε το θεμελιώδη νόμο της Μηχανικής και καταλήξαμε στο συμπέρασμα ότι το αίτιο της επιτάχυνσης είναι η δύναμη. Στη σχέση που περιγράφει το θεμελιώδη νόμο της Μηχανικής, είναι η συνισταμένη των δυνάμεων που ασκούνται στο σώμα (μπορούμε να γράφουμε και ). Έτσι, για να υπολογιστεί η επιτάχυνση που αποκτά ένα σώμα πρέπει πρώτα να συνθέσουμε τις δυνάμεις που ασκούνται σ' αυτό.

Av το σώμα δέχεται πολλές ομοεπίπεδες δυνάμεις η σχέση ισοδυναμεί με τις σχέσεις:

όπου ΣF_x, ΣF_y, αx και αy είναι οι συνιστώσες της συνισταμένης δύναμης και της επιτάχυνσης σε σύστημα ορθογωνίων αξόνων αντίστοιχα.

Παράδειγμα

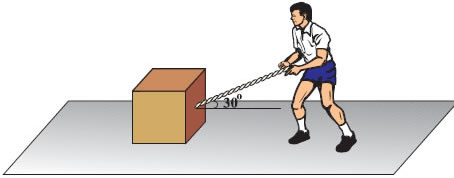

Σώμα μάζας m = 10kg αρχίζει να ολισθαίνει πάνω σε οριζόντιο επίπεδο όταν επιδράσει πάνω του δύναμη μέτρου F = 80N που σχηματίζει γωνία θ = 30° με το οριζόντιο επίπεδο. Nα υπολογίσετε:

α) To μέτρο της τριβής ολίσθησης.

β) Την επιτάχυνση που αποκτά το σώμα.

γ) To διάστημα που διανύει το σώμα μετά από χρόνο t = 4s από τη στιγμή που εφαρμόζεται η δύναμη.

Δίνονται: g = 10m/s², μ = 0,25.

Απάντηση

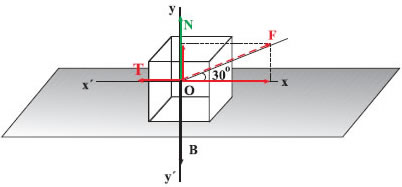

α) i) Βρίσκουμε πρώτα τις δυνάμεις που ασκούνται στο σώμα, οι οποίες είναι: το βάρος του B, η δύναμη F, η κάθετη δύναμη N από το οριζόντιο επίπεδο και η τριβή Τ.

   ii) Θεωρούμε ότι τη χρονική στιγμή t = 0 το σώμα βρίσκεται στη θέση O.

Αναλύουμε τις δυνάμεις σε δύο συνιστώσες στους άξονες Ox και Oy.

   iii) Στον οριζόντιο άξονα Ox ασκούνται δύο δυνάμεις, η τριβή T και η συνιστώσα F_x της δύναμης F. Είναι:

Στον κατακόρυφο άξονα Oy ασκούνται τρεις δυνάμεις, το βάρος B, η δύναμη N και η συνιστώσα Fy της δύναμης F. Επειδή κατά τη διεύθυνση του άξονα Oy δεν υπάρχει κίνηση, η συνισταμένη των δυνάμεων κατά τη διεύθυνση αυτή θα είναι μηδέν και θα ισχύει:

Ν + Fημ30^o - Β = 0

Από τις σχέσεις (1) και (3) υπολογίζεται η τιμή της τριβής Τ, αν αντικαταστήσουμε την τιμή της δύναμης N από τη σχέση (3) στη σχέση (1), και θέσουμε B = m g.

Τ = μ (m g - Fημ30^o)

Οι τιμές των μεγεθών στο δεύτερο μέλος είναι γνωστές, άρα με αντικατάσταση προκύπτει:

Τ = 15N

β) To σώμα κινείται κατά την οριζόντια διεύθυνση με φορά προς τα δεξιά. H συνισταμένη των δυνάμεων κατά τον άξονα αυτόν θα ισούται με mα, δηλαδή:

F_x - T = m α

H τελευταία σχέση λόγω της σχέσης (2) γράφεται:

Fσυν30^o - T = m α

Από τη σχέση αυτή υπολογίζεται η επιτάχυνση α.

α = Fσυν30^o - Tm

Με αντικατάσταση προκύπτει η τιμή της επιτάχυνσης:

α = 5,4m/s²

γ) To σώμα εκτελεί ευθύγραμμη ομαλά επιταχυνόμενη κίνηση και το διάστημα που διανύει σε χρόνο t δίνεται απο τη σχέση:

S = 12αt²

Με αντικατάσταση των τιμών μεγεθών α και t υπολογίζουμε το διάστημα:

S = 43,4m.

Ένα κινητό κάνει κυκλική κίνηση όταν η τροχιά που διαγράφει είναι περιφέρεια κύκλου (Εικ. 1.3.21). H πιο απλή από τις κυκλικές κινήσεις είναι η ομαλή κυκλική (Εικ. 1.3.22).

Από τον ορισμό της συχνότητας προκύπτει ότι η περίοδος και η συχνότητα συνδέονται με τη σχέση:

Μονάδα της συχνότητας είναι ο κύκλος ανά δευτερόλεπτο (c/s) που λέγεται 1Hz (Χερτζ) προς τιμή του φυσικού Hertz που θεωρείται ένας από τους πρωτοπόρους στη μελέτη των ηλεκτρομαγνητικών κυμάτων.

Πολλαπλάσια της μονάδας αυτής είναι: 1kHz = 10³Hz, 1MHz = 10⁶Hz, 1 GHz = 10⁹Hz.

H ομαλή κυκλική κίνηση είναι γνωστή σε όλους μας. Τέτοια κίνηση κάνει το άκρο του λεπτοδείκτη του ρολογιού, ένα σημείο του περιστρεφόμενου δίσκου στο πικ-άπ κ.τ.λ.

H ομαλή κυκλική κίνηση εντάσσεται σε μια μεγάλη κατηγορία κινήσεων που λέγονται περιοδικές. Μια τέτοια κίνηση έχει το χαρακτηριστικό ότι επαναλαμβάνεται η ίδια στον ίδιο πάντα χρόνο που λέγεται περίοδος (Τ).

Γραμμική ταχύτητα

Σύμφωνα με τον ορισμό της ομαλής κυκλικής κίνησης η τιμή της ταχύτητάς του κινητού παραμένει σταθερή, ενώ η κατεύθυνση της μεταβάλλεται συνεχώς, επειδή κάθε στιγμή είναι εφαπτόμενη στην τροχιά (Εικ. 1.3.23). Άρα τα διανυόμενα τόξα είναι ανάλογα των χρόνων στους οποίους διανύονται. Μπορούμε συνεπώς να γράψουμε:

s = υ t

Επομένως το μέτρο της ταχύτητάς του, που ονομάζεται γραμμική ταχύτητα θα είναι:

υ = st

Av στον τελευταίο τύπο θέσουμε t = Τ, τότε το τόξο που θα διανύσει το κινητό θα έχει μήκος s = 2π R (το μήκος της περιφέρειας της κυκλικής τροχιάς), οπότε:

Ας υποθέσουμε ότι τη χρονική στιγμή t = 0 το κινητό βρίσκεται στη θέση A και μέτα από χρόνο t, κινούμενο κατά τη φορά που φαίνεται στην εικόνα 1.3.24, με γραμμική ταχύτητα υ, βρίσκεται στη θέση B, έχοντας διανύσει το τόξο Δs. H θέση του κινητού πάνω στην τροχιά του μπορεί να προσδιορισθεί, κάθε στιγμή, με δύο τρόπους (Εικ. 1.3.24):

1) Με τη μέτρηση του μήκους του τόξου AB (Δs = υ Δt).

2) Με τη μέτρηση της γωνίας την οποία διαγράφει μια ακτίνα, που θεωρούμε ότι συνδέει κάθε στιγμή το κινητό με το κέντρο της τροχιάς του (επιβατική ακτίνα). Έτσι όταν το κινητό θα έχει “διανύσει” τόξο μήκους Δs η επιβατική ακτίνα θα έχει “διαγράψει” επίκεντρη γωνία Δθ.

Γωνιακή ταχύτητα

Ας θεωρήσουμε το σχήμα της εικόνας (Εικ. 1.3.25) όπου φαίνεται ένας δίσκος που περιστρέφεται και τα σημεία του κάνουν ομαλή κυκλική κίνηση. Έστω τρία σημεία Α, B και Γ του δίσκου που βρίσκονται πάνω στην ίδια ακτίνα. Σε ένα μικρό χρονικό διάστημα, τα τρία σημεία βρίσκονται στις θέσεις A′, B′ και Γ′ αντίστοιχα και έχουν διαγράψει την ίδια γωνία θ. Ωστόσο τα μήκη των αντίστοιχων τόξων ΑΑ′,ΒΒ′,ΓΓ′ είναι διαφορετικά μεταξύ τους, γεγονός που σημαίνει ότι οι γραμμικές ταχύτητες των σημείων Α, B, Γ, διαφέρουν (Εικ. 1.3.25).

Στην ομαλή κυκλική κίνηση λοιπόν, εκτός από την ταχύτητα (γραμμική) που δίνει το ρυθμό με τον οποίο διανύει το κινητό διαστήματα, χρειαζόμαστε και ένα άλλο μέγεθος που να δείχνει με τι ρυθμό η επιβατική ακτίνα διαγράφει γωνίες. Γι' αυτό ορίζουμε ένα νέο φυσικό μέγεθος που λέγεται γωνιακή ταχύτητα και συμβολίζεται με ω.

Γωνιακή ταχύτητα στην ομαλή κυκλική κίνηση ενός κινητού, ονομάζουμε ένα διανυσματικό μέγεθος του οποίου:

• H τιμή είναι ίση με το σταθερό πηλίκο της γωνίας θ που διαγράφηκε από την επιβατική ακτίνα σε χρονικό διάστημα t διά του αντίστοιχου χρονικού διαστήματος. Δηλαδή (Εικ. 1.3.26):



  ω = θt

  (1.3.13)



• H διεύθυνση είναι κάθετη στο επίπεδο της τροχιάς.

• H φορά καθορίζεται με τον κανόνα του δεξιού χεριού όπως στην εικόνα. To διάνυσμα έχει τη φορά, του αντίχειρα του δεξιού χεριού όταν η φορά περιστροφής του κινητού συμπίπτει με τη φορά των υπόλοιπων δακτύλων.

Στην ομαλή κυκλική κίνηση σε χρόνο μιας περιόδου T η επιβατική ακτίνα θα έχει διαγράψει γωνία 2π rad.

Άρα η σχέση (1.3.13) γράφεται:

Επειδή 1T = f η σχέση (1.3.14) γράφεται: ω = 2πf.

Μονάδα γωνιακής ταχύτητας

Ως μονάδα γωνιακής ταχύτητας , σύμφωνα με τη σχέση (1.3.13), χρησιμοποιούμε το ακτίνιο ανά δευτερόλεπτο (1rad/s).

Σχέση μεταξύ της γραμμικής και της γωνιακής ταχύτητας

Για να βρούμε τη σχέση που συνδέει τη γραμμική με τη γωνιακή ταχύτητα αντικαθιστούμε στη σχέση (1.3.12) το πηλίκο 2π/Τ με το ω, οπότε προκύπτει:

H σχέση αυτή συνδέει τη γραμμική ταχύτητα με τη γωνιακή και με την ακτίνα της τροχιάς. Φαίνεται απ' αυτήν πως όλα τα σημεία ενός περιστρεφόμενου δίσκου (Εικ. 1.3.25), ενώ έχουν την ίδια γωνιακή ταχύτητα (ω), έχουν γραμμικές ταχύτητες (υ) η τιμή των οποίων είναι ανάλογη με την απόσταση τους από τον άξονα (κέντρο) περιστροφής.

Κεντρομόλος επιτάχυνση

Στην ομαλή κυκλική κίνηση η τιμή της ταχύτητας είναι σταθερή, όμως η διεύθυνση και η φορά αλλάζουν συνεχώς. Άρα το διάνυσμα της ταχύτητας αλλάζει με αποτέλεσμα να εμφανίζεται επιτάχυνση που έχει κατεύθυνση προς το κέντρο της κυκλικής τροχιάς (Εικ. 1.3.27) και λέγεται κεντρομόλος επιτάχυνση α_κ.

Αποδεικνύεται ότι το μέτρο της κεντρομόλου επιτάχυνσης δίνεται από τη σχέση:

Παράδειγμα

To άκρο (A) του πτερυγίου ενός ανεμιστήρα στρέφεται με γραμμική ταχύτητα, 15m/s και η ακτίνα του έχει μήκος 60cm.

• Να υπολογιστούν: η περίοδος, η συχνότητα και η γωνιακή ταχύτητα.

• Να υπολογισθεί επίσης ποιο μήκος τόξου s θα έχει διανυθεί σε χρόνο ενός εκατοστού του δευτερολέπτου.

Απάντηση

Από τη σχέση υ = 2πRT επιλύοντας ως προς την περίοδο T βρίσκουμε:

T = 2πυR   ή   Τ = 0,25s

H σχέση μεταξύ συχνότητας και περιόδου είναι:

f = 1Τ.

Αντικαθιστώντας την περίοδο T με την τιμή της, βρίσκουμε την τιμή της συχνότητας.

f =    1   0,25s     ή    f = 4Hz

H γωνιακή ταχύτητα υπολογίζεται από τη σχέση: ω = 2π f από την οποία με αντικατάσταση έχουμε:

ω = 6,28 · 4rad/s     ή     ω = 25,12rad/s.

To μήκος του τόξου που θα διανυθεί σε χρόνο t = 0,01s θα υπολογιστεί από τη σχέση: s = υ t.

Με αντικατάσταση έχουμε: s = 15·0,0lm ή s = 0,15m.

Οι κυκλικές και γενικά οι καμπυλόγραμμες κινήσεις είναι μια μεγάλη κατηγορία κινήσεων. Έχετε αναρωτηθεί ποιο είναι το αίτιό τους; Ποια είναι παραδείγματος χάρη η αιτία που κρατά σε τροχιά ένα τεχνητό δορυφόρο γύρω από την Γη; (Εικ. 1.3.28). Για ποιο λόγο η Τροχαία βάζει όριο ταχύτητας στις στροφές; Αυτά είναι μερικά από τα ερωτήματα στα οποία θα προσπαθήσουμε να δώσουμε απάντηση στην παράγραφο αυτή.

Ας θεωρήσουμε την περίπτωση που ένα σώμα εκτελεί κυκλική κίνηση με ταχύτητα σταθερής τιμής. Επειδή η κατεύθυνση της ταχύτητας συνεχώς μεταβάλλεται, άρα υπάρχει επιτάχυνση (κεντρομόλος) και σύμφωνα με το δεύτερο νόμο του Νεύτωνα στο σώμα ασκείται δύναμη. H δύναμη αυτή έχει κατεύθυνση προς το κέντρο της κυκλικής τροχιάς και γι' αυτό λέγεται κεντρομόλος δύναμη (Εικ. 1.3.29).

Η κεντρομόλος δύναμη είναι γενικά η συνισταμένη των δυνάμεων που ασκούνται στο σώμα κατά τη διεύθυνση της ακτίνας της κυκλικής τροχιάς με φορά προς το κέντρο του κύκλου. Δεν πρόκειται για μια ακόμα δύναμη πάνω στο σώμα. Λέμε συνήθως ότι η συνισταμένη των δυνάμεων (κατά τη διεύθυνση της ακτίνας) παίζει ρόλο κεντρομόλου δύναμης.

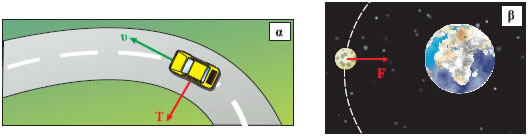

Εικόνα 1.3.30

Δυνάμεις που δρούν ως κεντρομόλες: α) η τριβή, β) η βαρυτική έλξη F.

Την έννοια της κεντρομόλου δύναμης συναντάμε σε κάθε φαινόμενο που υπάρχει κυκλική κίνηση. Παραδείγματος χάρη, όταν ένα αυτοκίνητο εκτελεί ομαλή κυκλική κίνηση σε ένα επίπεδο δρόμο, η κεντρομόλος δύναμη είναι η δύναμη τριβής (Εικ. 1.3.30α). H Σελήνη περιφέρεται γύρω από τη Γη λόγω της ελκτικής δύναμης που δέχεται από αυτή. H δύναμη αυτή παίζει τότε το ρόλο της κεντρομόλου δύναμης (Εικ. 1.3.30β). Τα ηλεκτρόνια περιφέρονται γύρω από τον πυρήνα του ατόμου λόγω της ηλεκτρικής δύναμης Coulomb, που παίζει το ρόλο της κεντρομόλου δύναμης.

Γενικά κάθε δύναμη που αναγκάζει ένα σώμα να εκτελεί ομαλή κυκλική κίνηση λέγεται κεντρομόλος δύναμη.

H κεντρομόλος επιτάχυνση έχει την ίδια κατεύθυνση με την κεντρομόλο δύναμη. Όπως είδαμε, η τιμή της κεντρομόλου επιτάχυνσης δίνεται από τη σχέση:

α_κ = υ²R

όπου υ είναι το μέτρο της ταχύτητας και R η ακτίνα της κυκλικής τροχιάς. Έτσι η τιμή της κεντρομόλου δύναμης δίνεται από τη σχέση:

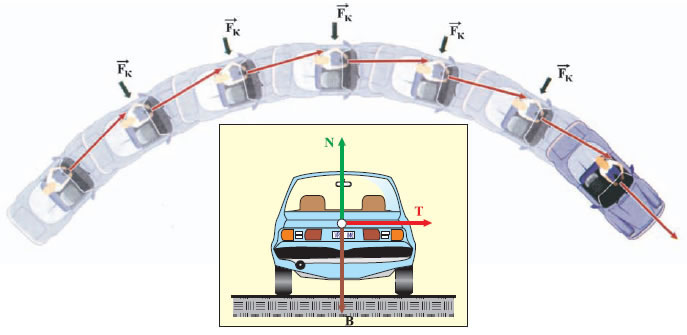

Β) Όταν ένα αυτοκίνητο κινείται σε κυκλική οριζόντια τροχιά κάνοντας ομαλή κυκλική κίνηση (Εικ. 1.3.32), η συνισταμένη των δυνάμεων που ενεργούν επάνω του πρέπει να έχει φορά προς το κέντρο της κυκλικής τροχιάς. Δηλαδή να είναι κεντρομόλος.

Στο αυτοκίνητο ενεργούν οι εξής δυνάμεις (Εικ. 1.3.32): Το βάρος του , η κάθετη δύναμη του εδάφους και η τριβή  (Η αντίσταση του αέρα παραλείπεται).

Οι δύο πρώτες δυνάμεις έχουν συνισταμένη μηδέν. Άρα η τριβή (στατική) που ασκείται από το έδαφος στους τροχούς πρέπει να έχει φορά προς το κέντρο της τροχιάς και να είναι οριζόντια, γιατί το αυτοκίνητο κινείται σε οριζόντιο επίπεδο.

Είναι φανερό ότι όσο μεγαλύτερη είναι η ταχύτητα του αυτοκινήτου τόσο μεγαλύτερη κεντρομόλος δύναμη απαιτείται για να περάσει με ασφάλεια τη στροφή. Αν λοιπόν είναι φθαρμένα τα λάστιχα ή είναι βρεγμένος ο δρόμος, η τριβή που αναπτύσσεται δεν είναι μεγάλη και δεν μπορεί να παίξει τον αναγκαίο ρόλο της κεντρομόλου με αποτέλεσμα το αυτοκίνητο να εκτραπεί.

Γ) Θεωρούμε ένα αυτοκίνητο, όπως στην εικόνα 1.3.33, που παίρνει στροφή πάνω σε κεκλιμένο ως προς το οριζόντιο επίπεδο δρόμο, όπως παραδείγματος χάρη σ' ένα αυτοκινητόδρομο μεγάλης ταχύτητας.

Τίθεται το ερώτημα: πώς θα υπολογίσουμε την κλίση του δρόμου, ώστε να αναπτύσσεται η απαραίτητη κεντρομόλος δύναμη για την ασφαλή διέλευση των οχημάτων;

Αν, για ευκολία στους υπολογισμούς, θεωρήσουμε αμελητέα την τριβή, στο όχημα ασκούνται δύο δυνάμεις: το βάρος του Β και η κάθετη δύναμη (Α) από το οδόστρωμα.

Από το σχήμα προκύπτει:

γιατί στον κατακόρυφο άξονα δεν υπάρχει κίνηση.

H οριζόντια δύναμη Αημφ αναγκάζει το όχημα να κινηθεί κυκλικά στη στροφή, δηλαδή είναι η απαραίτητη κεντρομόλος δύναμη.

Άρα μπορούμε να γράψουμε:

Από τις σχέσεις (1) και (2) αν τις διαιρέσουμε κατά μέλη, προκύπτει:

Από την τελευταία σχέση φαίνεται ότι για δοσμένη ακτίνα στροφής και ορισμένη κλίση του οδοστρώματος, η διέλευση είναι ασφαλής μόνο για ορισμένη τιμή της ταχύτητας. Av ένα όχημα δοκιμάσει να περάσει από τη στροφή αυτή, με μεγαλύτερη ταχύτητα από την ορισμένη, τότε θα ξεφύγει από το δρόμο, γιατί η κεντρομόλος δύναμη που απαιτείται είναι μεγαλύτερη της συνιστώσας Αημφ.

To αυτοκίνητο κινείται στους δύο τροχούς, έχοντας εξασφαλίσει την απαραίτητη κεντρομόλο δύναμη.

Σε ειδικούς δρόμους που γίνονται αγώνες αυτοκινήτων η κλίση του δρόμου αυξάνει προοδευτικά. Έτσι ο οδηγός μπορεί να διαλέξει το μέρος του δρόμου από το οποίο θα περάσει ανάλογα με την ταχύτητα του αυτοκινήτου του.

Οι γραμμές του τρένου στις στροφές έχουν την εξωτερική σιδηροτροχιά υπερυψωμένη ώστε η αντίδραση να δίνει οριζόντια συνιστώσα προς το μέσα μέρος της στροφής, η οποία αποτελεί την κεντρομόλο δύναμη.

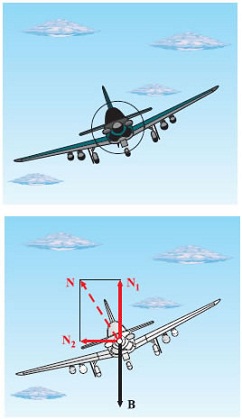

Δ) Όταν ένα αεροπλάνο πετάει σε οριζόντιο επίπεδο η ανυψωτική δύναμη Ν αντισταθμίζει το βάρος του Β. Για να κάνει στροφή με την βοήθεια ειδικών πηδαλίων παίρνει ορισμένη κλίση (Εικ. 1.3.34) ώστε η ανυψωτική δύναμη Ν να αναλύεται σε δύο συνιστώσες, μια κατακόρυφη (Ν₁) και μια οριζόντια (Ν₂), από τις οποίες η συνιστώσα Ν₂ αποτελεί την κεντρομόλο που θα του επιτρέψει να κάνει τη στροφή.

Τριβή και αυτοκινητιστικά δυστυχήματα

Είναι βέβαιο πως, αν οι οδηγοί γνώριζαν τους νόμους της Δυναμικής και τους εφάρμοζαν, τότε τα δυστυχήματα θα περιορίζονταν σημαντικά.

Ποιες όμως είναι οι αιτίες των δυστυχημάτων;

Γιατί τόσοι άνθρωποι, κυρίως νέοι, αφήνουν την τελευταία τους πνοή στην άσφαλτο;

Τα στατιστικά στοιχεία δείχνουν ότι οι αιτίες των δυστυχημάτων είναι η υπερβολική ταχύτητα, το βρεγμένο οδόστρωμα, η μεγάλη ταχύτητα στις στροφές, το αντικανονικό προσπέρασμα, η κατάσταση των φρένων, τα φθαρμένα λάστιχα, η κατάσταση του οδηγού (αλκοόλ, αϋπνία κ.λπ.).

Θα προσπαθήσουμε μέσα από παραδείγματα, να δείξουμε την επίδραση του κάθε παράγοντα στα ατυχήματα.

Παράδειγμα 1

Ένα I.Χ. αυτοκίνητο που μαζί με το φορτίο του έχει μάζα 1.800kg κινείται στην εθνική οδό. Ξαφνικά ο οδηγός αντιλαμβάνεται ότι ο δρόμος έχει κλείσει από σταματημένα αυτοκίνητα και εφαρμόζει τα φρένα, με αποτέλεσμα οι τροχοί να μην περιστρέφονται. Τη στιγμή που ενεργοποιούνται, η απόσταση του αυτοκινήτου από το εμπόδιο είναι 150m. O συντελεστής τριβής μεταξύ τών τροχών και του εδάφους είναι 0,2. Av τη στιγμή που ο οδηγός εφαρμόζει τα φρένα η ταχύτητα του οχήματος είναι α) 144km/h β) 108km/h γ) 72km/h, να βρεθεί σε κάθε περίπτωση αν το όχημα θα πέσει επάνω στα σταματημένα αυτοκίνητα.

Απάντηση

Κατά τον κατακόρυφο άξονα ασκείται η αντίδραση N που είναι δύναμη από επαφή. Στο αυτοκίνητο ασκείται και το βάρος B που είναι δύναμη από απόσταση.

H μόνη δύναμη που ασκείται στη διεύθυνση της κίνησης και επιβραδύνει το όχημα είναι η τριβή Τ.

Σύμφωνα με το θεμελιώδη νόμο της Μηχανικής έχουμε:

T = m α

προκύπτει ότι:

μ m g = m α     ή

α = g μ

Από τη σχέση αυτή φαίνεται ότι η επιβράδυνση είναι σταθερή επειδή ο συντελεστής τριβής είναι σταθερός. Θα ισχύουν οι σχέσεις της ομαλά επιβραδυνόμενης κίνησης, δηλαδή:

Όταν το όχημα σταματήσει (υ = 0) τότε από τη σχέση (2) έχουμε:

υ₀ = α t     ή     t = υ₀α

Με αντικατάσταση του χρόνου αυτού στη σχέση (1) προκύπτει το μέγιστο διάστημα x_max.

x_max = υ₀²2gμ

Από τη σχέση αυτή προκύπτει ότι η ζητούμενη απόσταση είναι ανάλογη του τετραγώνου της ταχύτητας τη στιγμή που ο οδηγός εφαρμόζει τα φρένα και αντιστρόφως ανάλογη του συντελεστή τριβής ολίσθησης.

Περίπτωση α) Για υ₀ = 144km/h = 144.000m3.600s = 40m/s.

Με αντικατάσταση προκύπτει:

x_max = (40²/2)·10·0,2m     ή     x_max = 400m.

Επειδή τα σταματημένα οχήματα είναι σε απόσταση 150m το I.Χ. αυτοκίνητο θα προσπέσει επάνω τους, και δεν μπορεί να αποφύγει τη σύγκρουση.

Περίπτωση β) Για υ₀ = 108km/h = 30m/s το απαιτούμενο διάστημα για να σταματήσει το I.Χ. αυτοκίνητο είναι:

x_max = 225m.

Άρα και στην περίπτωση αυτή δε θα αποφευχθεί η σύγκρουση.

Περίπτωση γ) υ₀ = 72km/h = 20m/s. Με αντικατάσταση προκύπτει: x_max = (400/2)·10·0,2 = 100m.

Στην περίπτωση αυτή το I.Χ. αυτοκίνητο θα σταματήσει 50m από τα σταματημένα οχήματα.

Από τις περιπτώσεις α και γ προκύπτει ότι, όταν η ταχύτητα είναι διπλάσια (από 72km/h έγινε 144km/h) το αντίστοιχο διάστημα που απαιτείται για να σταματήσει το όχημα είναι τετραπλάσιο.

Παράδειγμα 2

Ένα I.Χ. αυτοκίνητο μάζας 1.800kg, πρόκειται να πάρει στροφή ακτίνας 100m σε οριζόντιο δρόμο. Πόση πρέπει να είναι η μέγιστη ταχύτητά του για να περάσει τη στροφή με ασφάλεια; Δίνεται ο συντελεστής τριβής ολίσθησης μ = 0,2.

Στην προκειμένη περίπτωση, αν το όχημα γλιστρήσει θα φύγει προς τα έξω. Συνεπώς η τριβή ως δύναμη που αντιστέκεται στην κίνηση θα έχει φορά προς το μέσα μέρος της στροφής. Άρα θα ενεργεί ως κεντρομόλος δύναμη και θα ισχύει:

T = F_κ     ή

μ m g = mυ²R     ή

υ² = μ g R     ή

υ = √μ g R

Αντικαθιστώντας τις τιμές των μ, g, R έχουμε:

υ = √0,2·10·100 m/s     ή

υ = 10√2 m/s     ή

υ = 14,1 m/s     ή

υ = 50,8 km/h.

Tι θα συμβεί αν ο οδηγός θελήσει να περάσει τη στροφή με ταχύτητα μεγαλύτερη από την ευρεθείσα;

Είναι προφανές, ότι η απαιτούμενη κεντρομόλος δύναμη για να πάρει τη στροφή το όχημα θα είναι μεγαλύτερη. Συνεπώς θα απαιτηθεί μεγαλύτερη τριβή από την T = μ m g. Επειδή αυτό δεν συμβαίνει, το αυτοκίνητο θα φύγει προς τα έξω στη στροφή.

ΠΕΡΙΛΗΨΗ

Στο κεφάλαιο αυτό γίνεται μελέτη της σχέσης της δύναμης με την κίνηση του σώματος. Οι δυνάμεις στη φύση εμφανίζονται κατά ζεύγη. Σύμφωνα μάλιστα με το νόμο Δράσης - Αντίδρασης, όταν δύο σώματα αλληλεπιδρούν και το πρώτο ασκεί δύναμη στο δεύτερο, τότε και το δεύτερο ασκεί αντίθετη δύναμη στο πρώτο. Οι δύο αυτές δυνάμεις ενεργούν σε διαφορετικά σώματα. Οι αλληλεπιδράσεις μεταξύ σωμάτων πραγματοποιούνται είτε επειδή υπάρχει επαφή μεταξύ τους είτε επειδή καθένα απ' αυτά βρίσκεται στο πεδίο που δημιουργεί το άλλο. Αναφέρονται δε ως: α) δυνάμεις από επαφή και β) δυνάμεις από απόσταση.

Για να προσδιορίσουμε τη συνισταμένη δύο δυνάμεων χρησιμοποιούμε τον κανόνα του παραλληλογράμμου. H διαγώνιος του παραλληλογράμμου που έχει πλευρές τις δύο δυνάμεις και περιέχεται μεταξύ τους είναι η συνισταμένη τους. Εφόσον δυνάμεις σχηματίζουν γωνία 90^o, η τιμή της συνισταμένης τους δίνεται από τη σχέση:

F = √F₁² + F₂²

και η κατεύθυνση της από τη σχέση εφθ = F₂F₁.

Για την ανάλυση μιας δύναμης σε συνιστώσες επιλέγουμε κατάλληλες διευθύνσεις και δημιουργούμε παραλληλόγραμμο προσδιορίζοντας, με παράλληλες προς τις γνωστές διευθύνσεις απ' το τέλος της δύναμης, τις δύο συνιστώσες δυνάμεις. H σύνθεση πολλών ομοεπίπεδων δυνάμεων με κοινό σημείο εφαρμογής γίνεται με ανάλυση των δυνάμεων σε συνιστώσες. Οι συνιστώσες που βρίσκονται στον ίδιο άξονα έχουν ή ίδια ή αντίθετη κατεύθυνση και προστίθενται εύκολα. Τελικά καταλήγουμε στη σύνθεση δύο δυνάμεων κάθετων μεταξύ τους.

Για να ισορροπούν πολλές ομοεπίπεδες δυνάμεις που διέρχονται από το ίδιο σημείο, πρέπει η συνισταμένη τους να είναι μηδέν.

ΣF_x = 0

ΣF_y = 0

Στην ειδική περίπτωση της ισορροπίας σώματος με την επίδραση δύο δυνάμεων αυτές, πρέπει να είναι αντίθετες. Όταν όμως επιδρούν τρεις δυνάμεις πρέπει η συνισταμένη των δύο να είναι αντίθετη της τρίτης.

Όταν ένα σώμα γλιστράει πάνω σε μια επιφάνεια, υπάρχει μια δύναμη στο σώμα που αντιστέκεται στην κίνησή του, και λέγεται τριβή ή τριβή ολίσθησης. Ονομάζουμε στατική τριβή εκείνη τη δύναμη τριβής που εμφανίζεται όταν ένα σώμα δέχεται δύναμη και παρ' όλα αυτά παραμένει ακίνητο. H δύναμη της στατικής τριβής δεν έχει σταθερή τιμή. H μέγιστη τιμή της στατικής τριβής λέγεται οριακή τριβή. H τριβή που αναπτύσσεται κατά την ολίσθηση λέγεται τριβή ολίσθησης και εκφράζεται ποσοτικά με τη σχέση: T = μΝ, όπου N η δύναμη που είναι κάθετη στην επιφάνεια επαφής.

Οριζόντια βολή είναι η σύνθετη επίπεδη κίνηση που αποτελείται από δύο απλές κινήσεις μια κατακόρυφη που είναι ελεύθερη πτώση και μια οριζόντια που είναι ευθύγραμμη ομαλή. Για να περιγράψουμε τις σύνθετες κινήσεις χρησιμοποιούμε την αρχή της ανεξαρτησίας (ή αρχή της επαλληλίας) των κινήσεων. Σύμφωνα με αυτή την αρχή όταν ένα κινητό εκτελεί ταυτόχρονα δύο ή περισσότερες κινήσεις, κάθε μία απ' αυτές εκτελείται εντελώς ανεξάρτητα από τις υπόλοιπες και η θέση στην οποία φθάνει το κινητό μετά από χρόνο t, είναι η ίδια είτε οι κινήσεις εκτελούνται ταυτόχρονα, είτε εκτελούνται διαδοχικά, σε χρόνο t η κάθε μία.

Από το δεύτερο νόμο του Νεύτωνα, η σχέση ισοδυναμεί με τις σχέσεις:

ΣF_x = m α_x

ΣF_y = m α_y

όπου ΣF_x, ΣF_y, α_x και α_y είναι οι συνιστώσες της συνισταμένης δύναμης και της επιτάχυνσης σε σύστημα ορθογωνίων αξόνων αντίστοιχα.

Ένα κινητό εκτελεί ομαλή κυκλική κίνηση όταν η τροχιά που διαγράφει είναι περιφέρεια κύκλου και η τιμή της ταχύτητας του παραμένει σταθερή. Περίοδος της κυκλικής κίνησης (T) ονομάζεται ο χρόνος που χρειάζεται το κινητό για να κάνει μία περιστροφή, ενώ ο αριθμός των περιστροφών που εκτελεί το κινητό στη μονάδα του χρόνου λέγεται συχνότητα (f) της κυκλικής κίνησης. H μεταξύ τους σχέση είναι:

f = 1T

H γραμμική ταχύτητα στην ομαλή κυκλική κίνηση έχει σταθερή τιμή και μεταβαλλόμενη κατεύθυνση μια και είναι εφαπτόμενη στην τροχιά ενώ η τιμή της δίνεται από τη σχέση   υ = st = 2πRT.

Στην ομαλή κυκλική κίνηση χρειάζεται η γνώση του ρυθμού με τον οποίο η επιβατική ακτίνα διαγράφει γωνίες γι' αυτό ορίζεται το διανυσματικό φυσικό μέγεθος που λέγεται γωνιακή ταχύτητα .H τιμή της είναι ίση με το σταθερό πηλίκο της γωνίας φ που διαγράφηκε από την επιβατική ακτίνα σε χρονικό διάστημα t δια του αντιστοίχου χρονικού διαστήματος. Δηλαδή:

ω = θt = 2πT

με μονάδα μέτρησης το 1rad/s και με διάνυσμα κάθετο στο επίπεδο της τροχιάς στο κέντρο της και φορά που καθορίζεται από τον κανόνα του δεξιού χεριού.

H σχέση μεταξύ γραμμικής και γωνιακής ταχύτητας είναι:

υ = ω R

Επειδή στην ομαλή κυκλική κίνηση το διάνυσμα της ταχύτητας μεταβάλλεται, εμφανίζεται επιτάχυνση που έχει κατεύθυνση προς το κέντρο της κυκλικής τροχιάς και λέγεται κεντρομόλος επιτάχυνση. Δίνεται δε από τη σχέση:

α_κ = υ²R

Σύμφωνα με το δεύτερο νόμο του Νεύτωνα επομένως, ασκείται δύναμη με κατεύθυνση επίσης προς το κέντρο της κυκλικής τροχιάς και γι' αυτό λέγεται κεντρομόλος δύναμη.

F_κ = mα_κ = mυ²R
