Εισαγωγή

Για να υλοποιήσουμε αλγορίθμους στον υπολογιστή, θα χρησιμοποιήσουμε σε αυτό το κεφάλαιο τη γλώσσα προγραμματισμού Logo. Η γλώσσα Logo έχει πάρει το όνομά της από την ελληνική λέξη «λόγος». Συγκεκριμένα to περιβάλλον προγραμματισμού στο οποίο θα αναπτύξουμε προγράμματα είναι το MicroWorlds Pro. Αν δεν έχετε στη διάθεσή σας το περιβάλλον αυτό, μπορείτε να χρησιμοποιήσετε κάποια άλλη έκδοση της Logo που διανέμεται δωρεάν στο Διαδίκτυο. Αν και το MicroWorlds Pro περιέχει τις εντολές στα ελληνικά, μπορούμε και με τις άλλες εκδόσεις της Logo να φτιάχνουμε αντίστοιχα προγράμματα, αρκεί να μάθουμε τις βασικές αρχές του προγραμματισμού της Logo και να βρίσκουμε τις αντίστοιχες εντολές που χρησιμοποιεί η κάθε έκδοση.

• Πώς μπορούμε να δημιουργούμε γεωμετρικά σχέδια με τη Logo;
• Μπορούμε να κατασκευάσουμε ένα πρόγραμμα αριθμομηχανής;
• Είναι εύκολο να προγραμματίσουμε παιχνίδια;

Στο Κεφάλαιο που ακολουθεί θα μάθουμε να δίνουμε εντολές και να φτιάχνουμε μικρά προγράμματα στη γλώσσα Logo.

2.1 Το περιβάλλον προγραμματισμού MicroWorlds Pro

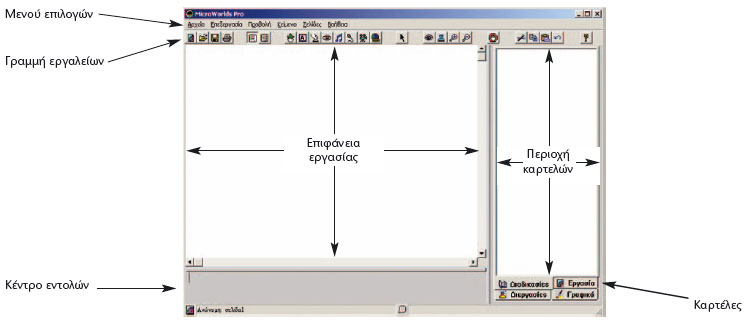

Την πρώτη φορά που παρατηρούμε το περιβάλλον προγραμματισμού του MicroWorlds Pro βλέπουμε ότι η οθόνη χωρίζεται σε τρεις περιοχές: Επιφάνεια εργασίας, Κέντρο εντολών και Περιοχή καρτελών (Εικόνα 2.1).

Στο Κέντρο εντολών μπορούμε να πληκτρολογούμε εντολές στη γλώσσα προγραμματισμού Logo. Με την πληκτρολόγηση μίας εντολής (οδηγίας) και την επιλογή του πλήκτρου «Enter», η εντολή μεταφράζεται από το διερμηνέα σε γλώσσα μηχανής, ώστε να την εκτελέσει ο υπολογιστής.

Το αποτέλεσμα της επεξεργασίας των εντολών εμφανίζεται στο Κέντρο εντολών ή στην Επιφάνεια εργασίας του περιβάλλοντος. Αν δεν συντάξουμε σωστά την εντολή που θέλουμε, τότε στο Κέντρο εντολών εμφανίζεται ένα μήνυμα λάθους «Δεν ξέρω τίποτα για …», που μας ειδοποιεί ότι έχουμε κάνει κάποιο λάθος.

Σημαντικός σύμβουλός μας είναι η «Βοήθεια» που μας προσφέρει το προγραμματιστικό περιβάλλον. Χρησιμοποιήστε τη «Βοήθεια», για να αντλήσετε χρήσιμες πληροφορίες και παραδείγματα για τον προγραμματισμό με τη Logo, το λεξιλόγιο που χρησιμοποιεί και τον τρόπο σύνταξης των εντολών.

2.2 Οι πρώτες εντολές

Εντολή εμφάνισης (εξόδου) και αριθμητικές πράξεις

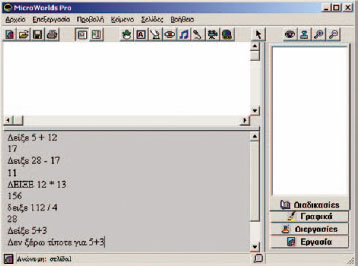

Μια βασική βοήθεια που μπορεί να μας προσφέρει ο υπολογιστής είναι η εκτέλεση σύνθετων αριθμητικών πράξεων. Αν ανατρέξουμε στην ιστορία των υπολογιστών, θα διαπιστώσουμε ότι οι πρώτοι ηλεκτρονικοί υπολογιστές στη δεκαετία του ’40 είχαν κατασκευαστεί, για να βοηθήσουν στην εκτέλεση διάφορων υπολογισμών. Όλες λοιπόν οι διαδεδομένες γλώσσες προγραμματισμού έχουν σχεδιαστεί, ώστε να μπορούμε να εκτελούμε αριθμητικές πράξεις.

Όπως αναφέρθηκε στο πρόβλημα της εκδρομής (1ο Κεφάλαιο της Α΄ Γυμνασίου), τα δύο παιδιά αφού κατανόησαν το πρόβλημα της συγκέντρωσης χρημάτων για την εκπαιδευτική εκδρομή, συγκέντρωσαν τα απαραίτητα δεδομένα και βρήκαν ως λύση ότι έπρεπε να διαιρέσουν το κόστος ενοικίασης του λεωφορείου με το πλήθος των μαθητών που επρόκειτο να συμμετάσχουν στην εκδρομή. Συγκεκριμένα, έπρεπε να κάνουν τη διαίρεση 200 : 25 = ;. Μπορούμε να δώσουμε μια εντολή με τη γλώσσα προγραμματισμού Logo και να μας εμφανίσει το αποτέλεσμα της διαίρεσης;

Η Εμφάνιση Μηνυμάτων

Η εντολή «Δείξε» επιτρέπει, εκτός από αριθμούς, να εμφανίζεται στο Κέντρο εντολών και κάποια λέξη. Αν, για παράδειγμα, θέλουμε να εμφανίσουμε το όνομά μας τότε μπορούμε να γράψουμε «Δείξε "Αριστείδης».

Αν μετά την εντολή «Δείξε» βάλουμε εισαγωγικά, τότε η εκτέλεση της εντολής θα έχει ως αποτέλεσμα την εμφάνιση της λέξης που ακολουθεί μετά τα εισαγωγικά. Η εντολή «Δείξε "2 + 3» εμφανίζει το «2 + 3» και όχι το αποτέλεσμα της πράξης, γιατί ο υπολογιστής εκλαμβάνει το 2 + 3 ως μία λέξη και όχι ως αριθμούς με τους οποίους πρέπει να κάνει πρόσθεση.

Μέχρι τώρα είδαμε πώς μπορούμε να εμφανίζουμε αριθμούς ή λέξεις στην οθόνη του υπολογιστή. Πώς μπορούμε, όμως, να εμφανίσουμε ένα ολόκληρο κείμενο; Αν θέλουμε να εμφανίσουμε το μήνυμα «Το όνομα μου είναι Πελαγία», τότε πρέπει να γράψουμε «Δείξε [Το όνομά μου είναι Πελαγία]». Ο υπολογιστής θα εμφανίσει όλες τις λέξεις που περικλείονται μεταξύ των δύο αγκυλών [ ]. Οι λέξεις που βρίσκονται μεταξύ δύο αγκυλών αποτελούν ένα σύνολο λέξεων (μία λίστα). Πειραματιστείτε εμφανίζοντας τα δικά σας μηνύματα στον υπολογιστή.

Πώς μπορούμε, όμως, να εμφανίζουμε μηνύματα μαζί με τα αποτελέσματα αριθμητικών πράξεων; Για παράδειγμα, ποια εντολή θα δίναμε, για να εμφανιστεί στον Κωστή και στη Χρύσα το μήνυμα: «Το κόστος της εκδρομής ανά μαθητή είναι 8 €», όπου το 8 είναι το αποτέλεσμα της πράξης 200 / 25; Αν θέλουμε να ενώσουμε δύο μηνύματα μεταξύ τους, τότε πρέπει να χρησιμοποιήσουμε την εντολή Φράση (ή φρ). Δοκιμάστε την εντολή «Δείξε (φρ [το κόστος της εκδρομής ανά μαθητή είναι] 200 / 25 "ευρώ)». Τι εμφανίζεται στην οθόνη; Μπορείτε να βρείτε περισσότερα για την εντολή «Φράση» στη Βοήθεια του MicroWorlds Pro και να πειραματιστείτε μ’ αυτήν.

2.3 Συνομιλία με τον υπολογιστή.
     Περισσότερα για τις εντολές εισόδου-εξόδου

Στις προηγούμενες παραγράφους είχαμε την ευκαιρία να γνωρίσουμε την εντολή εξόδου «Δείξε», με την οποία εμφανίζουμε δεδομένα στην οθόνη του υπολογιστή. Το περιβάλλον προγραμματισμού MicroWorlds Pro μας δίνει τη δυνατότητα να εμφανίζουμε ανακοινώσεις κειμένων με πιο εντυπωσιακό τρόπο.

Ας δούμε πώς μπορούμε να γράψουμε εντολές που δημιουργούν μια απλή εικονική συνομιλία. Η εντολή εξόδου «ανακοίνωση [μήνυμα]» εμφανίζει ένα μήνυμα σε ένα παράθυρο στην οθόνη. Στη θέση μήνυμα μπορούμε να προσθέσουμε όποια φράση θέλουμε. Το αποτέλεσμα της εντολής «ανακοίνωση[Γεια σου]» φαίνεται στη παρακάτω οθόνη.

Ωστόσο ένας ενδιαφέρον διάλογος περιέχει και ερωτήσεις. Ερωτήσεις μπορούμε να κάνουμε με την εντολή «ερώτηση[μήνυμα]» και στην κενή περιοχή που εμφανίζεται μπορούμε να δώσουμε μιαν απάντηση.

Το παράθυρο της ερώτησης «ερώτηση[Πώς σε λένε?]» φαίνεται στο διπλανό παράθυρο. Το πλαίσιο χρησιμεύει, για να πληκτρολογήσουμε την απάντησή μας.

Η εντολή «ερώτηση» είναι μια εντολή εισόδου, γιατί μας επιτρέπει να δώσουμε μία τιμή (μια λέξη, ένα σύνολο λέξεων, δηλαδή μια λίστα, ή έναν αριθμό) στον υπολογιστή, ώστε στη συνέχεια να την επεξεργαστεί ή να την εμφανίσει στην οθόνη. Αν θέλουμε να χρησιμοποιήσουμε ξανά την τιμή που δίνουμε στο πλαίσιο της ερώτησης, αυτή αποθηκεύεται προσωρινά και μπορούμε να την ανακτήσουμε χρησιμοποιώντας τη λέξη «απάντηση», όπως στο επόμενο παράδειγμα.

ανακοίνωση(φρ[Χάρηκα πολύ] απάντηση[! Εμένα με λένε Σοφοκλή.])

Για να καταλάβετε καλύτερα τη χρήση των εντολών «ανακοίνωση» και «ερώτηση», φτιάξτε τις δικές σας συνομιλίες.

2.4 Η Logo και ο σχεδιασμός γεωμετρικών σχημάτων

Κάνοντας τις πρώτες δοκιμές με τη χελώνα

Το εργαλείο χελώνα είναι ίσως το πιο βασικό χαρακτηριστικό της γλώσσας Logo. Για να δημιουργήσουμε μια χελώνα στην Επιφάνεια εργασίας, χρησιμοποιούμε το εικονίδιο με το όνομα «Δημιουργία χελώνας»:

Πολλές εντολές στη γλώσσα Logo μετακινούν και χειρίζονται τη χελώνα στην Επιφάνεια εργασίας. Το σχήμα της χελώνας που εμφανίζεται είναι:

Το ίχνος που αφήνει η χελώνα, με την κατάλληλη μετακίνησή της, μας επιτρέπει να δημιουργήσουμε διάφορα σχέδια και γεωμετρικά σχήματα. Οι βασικές εντολές που μπορούμε να δώσουμε στη χελώνα, ώστε να την κατευθύνουμε, είναι:

• Μπροστά (μπ) αριθμός εικονοστοιχείων: Με την εκτέλεση της εντολής αυτής η χελώνα προχωράει μπροστά τόσα εικονοστοιχεία όσα έχουμε ορίσει.
• Πίσω (πι) αριθμός εικονοστοιχείων: Με την εκτέλεση της εντολής αυτής η χελώνα προχωράει προς τα πίσω τόσα εικονοστοιχεία όσα έχουμε ορίσει.
• Δεξιά (δε) μοίρες: Η χελώνα στρίβει προς τα δεξιά τόσες μοίρες όσες έχουμε ορίσει.
• Αριστερά (αρ) μοίρες: Η χελώνα στρίβει προς τα αριστερά τόσες μοίρες όσες έχουμε ορίσει.
• Στυλό κάτω (στκ): Δίνει εντολή στην χελώνα να αφήνει ίχνος από κάθε σημείο της οθόνης που περνάει. Αν δεν έχουμε δώσει στην αρχή αυτή την εντολή, η χελώνα μετακινείται με τις κατάλληλες εντολές στην οθόνη, χωρίς να σχεδιάζει τίποτε.
• Στυλό άνω (στα): Δίνει εντολή στη χελώνα να σταματήσει να αφήνει ίχνος καθώς προχωράει.
• ΣβήσεΓραφικά (σβγ): Σβήνει τα σχέδια που έχουμε δημιουργήσει από την επιφάνεια εργασίας και μεταφέρει τη χελώνα στο κέντρο της επιφάνειας εργασίας με κατεύθυνση προς τα πάνω.

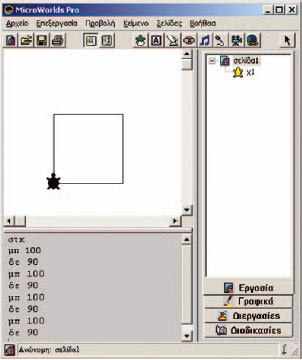

Ας θυμηθούμε λίγο τον αλγόριθμο του τετραγώνου που παρουσιάσαμε στο κεφάλαιο των αλγορίθμων. Ο αλγόριθμος αυτός περιέγραφε τα βήματα που πρέπει να ακολουθήσει ένα μικρό παιδί, ώστε να φτιάξει ένα τετράγωνο στην άμμο. Με μία μικρή παραλλαγή μπορούμε να υλοποιήσουμε τον αλγόριθμο αυτό, για να κατασκευάσουμε ένα τετράγωνο με μήκος πλευράς 100 εικονοστοιχεία, δίνοντας εντολές στη χελώνα.

Όπως βλέπουμε και στη παραπάνω εικόνα ο συνδυασμός των εντολών:

στκ
μπ 100
δε 90
μπ 100
δε 90
μπ 100
δε 90
μπ 100
δε 90

δημιουργεί ένα τετράγωνο στην οθόνη μας (η τελευταία εντολή απλά επαναφέρει τη χελώνα στην αρχική κατεύθυνση).

Δομή Επανάληψης

Αν μελετήσουμε καλύτερα το παραπάνω πρόγραμμα του τετραγώνου, παρατηρούμε ότι οι εντολές «μπ 100» και «δε 90» επαναλήφθηκαν τέσσερις φορές με την ίδια σειρά. Θα μπορούσαμε να έχουμε το ίδιο αποτέλεσμα ομαδοποιώντας τις δύο εντολές και δίνοντας μια εντολή που να τις επαναλαμβάνει τέσσερις φορές. Η εντολή αυτή είναι: «επανάλαβε αριθμός_επαναλήψεων [λίστα οδηγιών]».

Με την εντολή αυτή μπορούμε να κατασκευάσουμε το ίδιο τετράγωνο ως εξής:

στκ
Επανάλαβε 4[μπ 100 δε 90]

Η δομή της επανάληψης είναι πολύ χρήσιμη στον προγραμματισμό. Χρησιμοποιώντας τις εντολές επανάληψης ο υπολογιστής μπορεί να εκτελεί τις επαναλαμβανόμενες ενέργειες (υπολογισμούς, εμφανίσεις στην οθόνη κλπ) και μάλιστα πολύ πιο γρήγορα από εμάς.

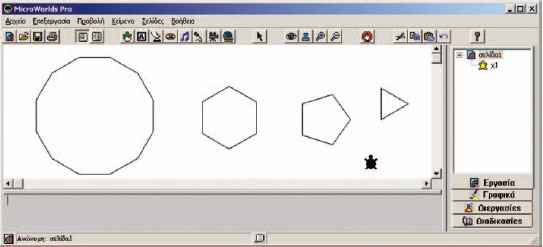

Εικόνα 2.4.Δημιουργία γεωμετρικών σχημάτων με τη χελώνα της Logo

2.5 Δημιουργώντας νέες λέξεις - Διαδικασίες

Εντολές που επιθυμούμε να εκτελεστούν με τη σειρά μπορούν να ομαδοποιηθούν σε ένα νέο όνομα. Η ομαδοποίηση αυτή των εντολών καλείται Διαδικασία. Η εκτέλεση μίας διαδικασίας μπορεί να χρησιμεύσει στον υπολογισμό ενός μαθηματικού τύπου (συνάρτηση), στη δημιουργία ενός σχήματος ή στην εμφάνιση μιας συνομιλίας. Το πλεονέκτημα της διαδικασίας είναι ότι μπορούμε να την καλέσουμε με το όνομά της όποτε τη χρειαστούμε, χωρίς να είναι απαραίτητο να πληκτρολογήσουμε ξανά όλες τις εντολές που περιέχει.

Για τη δημιουργία μιας διαδικασίας πληκτρολογούμε στην καρτέλα «Διαδικασίες» την ομάδα των εντολών με τη μορφή:

για επιλεγμένο_όνομα
   εντολή 1
   εντολή 2
   ...
τέλος

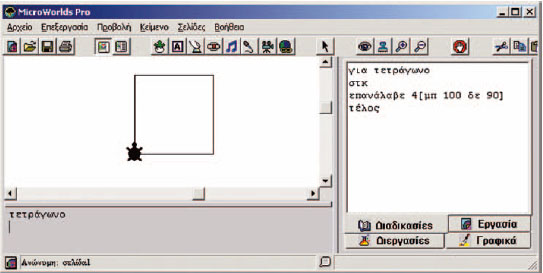

Στο επόμενο παράδειγμα (Εικόνα 2.5) έχουμε γράψει ένα παράδειγμα μιας διαδικασίας, με την οποία σχεδιάζουμε ένα τετράγωνο πλευράς 100.

Εικόνα 2.5.Η διαδικασία τετράγωνο έχει δημιουργήσει μια νέα εντολή «τετράγωνο».

Κάθε φορά που στο Κέντρο εντολών γράφουμε το όνομα της διαδικασίας «τετράγωνο» σχηματίζεται ένα τετράγωνο. Ουσιαστικά μ’ αυτό τον τρόπο η Logo μας επιτρέπει να δημιουργούμε τις δικές μας λέξεις - εντολές.

2.6 Μεταβλητές

Σύμφωνα με την παραπάνω διαδικασία «τετράγωνο», όταν θέλουμε να δημιουργούμε τετράγωνα με διαφορετικό μήκος πλευράς, πρέπει να επεμβαίνουμε κάθε φορά στην εντολή μπροστά και να αλλάζουμε το μήκος της πλευράς. Έτσι, αν θέλουμε να σχεδιάσουμε ένα τετράγωνο πλευράς 50 εικονοστοιχείων, θα δώσουμε την εντολή:

Επανάλαβε 4[μπ 50 δε 90]

ενώ, αν θέλουμε ένα τετράγωνο πλευράς 150, θα δώσουμε την εντολή:

Επανάλαβε 4[μπ 150 δε 90]

Μπορούμε να χρησιμοποιούμε την ίδια πάντα διαδικασία για το σχεδιασμό τετραγώνων διαφορετικών πλευρών; Η απάντηση είναι καταφατική. Τη διαδικασία «τετράγωνο» μπορούμε να την τροποποιήσουμε ως εξής:

για νέο_τετράγωνο :μήκος
στκ
επανάλαβε 4 [μπ :μήκος δε 90]
τέλος

Αφού έχουμε γράψει την παραπάνω διαδικασία, μπορούμε να σχεδιάσουμε ένα τετράγωνο πλευράς 50 δίνοντας την εντολή:

νέο_τετράγωνο 50

Δηλαδή, μαζί με το όνομα της διαδικασίας δίνουμε και το επιθυμητό μήκος της πλευράς του τετραγώνου. Η τιμή 50 αποθηκεύεται προσωρινά στο μήκος και η εντολή «μπ :μήκος» μετακινεί τη χελώνα μπροστά κατά 50 εικονοστοιχεία. Κάθε φορά που «καλούμε» τη διαδικασία νέο_τετράγωνο στο «μήκος», αποθηκεύεται προσωρινά μια διαφορετική τιμή. Το «μήκος» ονομάζεται μεταβλητή.

Το περιεχόμενο μιας μεταβλητής μπορεί να μεταβάλλεται κατά την εκτέλεση ενός προγράμματος. Μια μεταβλητή αντιστοιχεί σε μία θέση της μνήμης του υπολογιστή και γίνεται αναφορά σε αυτή με το όνομα που της δίνουμε εμείς. Μία θέση μνήμης μπορεί να έχει μόνο μία τιμή κάθε φορά, αλλά μπορούμε να την αλλάζουμε, όποτε είναι απαραίτητο, με μία άλλη τιμή.

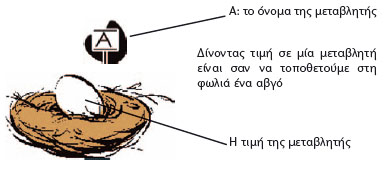

Φανταστείτε τη μεταβλητή σα μια φωλιά, η οποία χωράει μόνο ένα αβγό. Όπως μπορούμε να αντικαθιστούμε το αυγό στη φωλιά με ένα άλλο, έτσι μπορούμε να αντικαθιστούμε την τιμή μιας μεταβλητής με μία άλλη τιμή.

Η προηγούμενη τιμή της μεταβλητής, όμως, χάνεται και δεν μπορούμε να τη χρησιμοποιήσουμε ξανά. Ωστόσο, μπορούμε να χρησιμοποιήσουμε περισσότερες μεταβλητές, για να αποθηκεύσουμε διαφορετικές τιμές.

Στη γλώσσα της Logo, για να αναφερθούμε στην τιμή της μεταβλητής, βάζουμε μπροστά στο όνομά της το σύμβολο «:». Αν αναφερόμαστε στο όνομα της μεταβλητής –για να δηλώσουμε, για παράδειγμα, πού θα αποθηκευτεί προσωρινά μια τιμή– χρησιμοποιούμε μπροστά από το όνομα το σύμβολο «"».

Για να δώσουμε (εκχωρήσουμε) τιμή σε μία μεταβλητή, μπορούμε να χρησιμοποιήσουμε την εντολή «Κάνε "Ονομα_Μεταβλητής Τιμή_Μεταβλητής». Αν θέλουμε, για παράδειγμα, να δώσουμε στη μεταβλητή με όνομα Χ την τιμή 2 γράφουμε:

Κάνε "X 2

ενώ, αν θέλουμε να δώσουμε την τιμή Γάτα γράφουμε:

Κάνε "X "Γάτα

Πολλές φορές κάνουμε το λάθος και λέμε ότι η τιμή του Χ είναι ίση με 2.

Ποια εντολή θα χρησιμοποιήσουμε, για να εμφανίσουμε την τιμή που περιέχει η μεταβλητή Χ: ______________________________ ;

Πώς μπορούμε να υπολογίσουμε στη συνέχεια την τετραγωνική ρίζα του Χ και να εμφανιστεί στην οθόνη;

Η απάντηση φαίνεται στην παρακάτω Εικόνα 2.6.

Εικόνα 2.6. Εκχώρηση τιμής σε μεταβλητή και εμφάνισή της στην οθόνη

Μία παραλλαγή της διαδικασίας τετράγωνο ή παίζοντας με το μεταβολέα

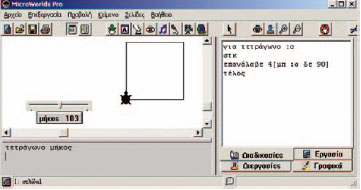

Αντί να δίνουμε κάθε φορά το μήκος της πλευράς στη διαδικασία «τετράγωνο», θα μπορούσαμε να χρησιμοποιήσουμε έναν μεταβολέα (Εικόνα 2.7). Επιλέγουμε από τη γραμμή εργαλείων το αντικείμενο «μεταβολέας» και με απλή επιλογή τον δημιουργούμε στην Επιφάνεια εργασίας. Για να αλλάξουμε το όνομα ή τις τιμές που παίρνει ο μεταβολέας, εμφανίζεται στην οθόνη μας η Εικόνα 2.8. Αλλάζουμε, για παράδειγμα, το όνομα του μεταβολέα σε «μήκος».

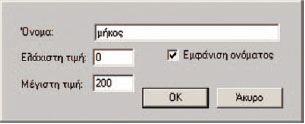

Ορίζουμε επίσης και το διάστημα τιμών που θα παίρνει ο μεταβολέας από 0 έως 200 (Εικόνα 2.8).

Αν εκτελέσουμε την εντολή «τετράγωνο μήκος», όπου μήκος είναι το όνομα του μεταβολέα, η μεταβλητή «α» παίρνει αυτόματα τιμή από το μεταβολέα (Εικόνα 2.7).

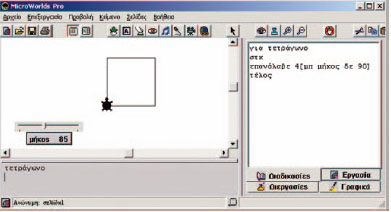

Το όνομα του μεταβολέα μπορεί να χρησιμοποιηθεί και μέσα στη διαδικασία, όπως φαίνεται στην Εικόνα 2.9.

2.7 Επιλέγοντας...

Αρκετές φορές η περιγραφή της λύσης ενός προβλήματος δεν είναι μία ακολουθία βημάτων που πρέπει να εκτελεστούν όλα σε σειρά το ένα μετά το άλλο. Υπάρχουν προβλήματα που, για να λυθούν, πρέπει να επιλέγουμε ποια βήματα θα εκτελεστούν.

1ο Παράδειγμα

Αν θέλουμε να περάσουμε το δρόμο, επιλέγουμε τι θα κάνουμε ανάλογα με το τι δείχνει το φανάρι. Αν το φανάρι για τους πεζούς είναι πράσινο, περνάμε το δρόμο. Αν είναι κόκκινο, σταματάμε και περιμένουμε. Όμοια, για να ξέρουμε, αν πρέπει να πάρουμε μαζί μας ομπρέλα ή γυαλιά ηλίου, οφείλουμε να κάνουμε τους παρακάτω ελέγχους:

• Αν βρέχει, τότε θα πάρουμε μαζί μας ομπρέλα.
• Αν ο ήλιος είναι δυνατός, τότε πρέπει να φορέσουμε τα γυαλιά ηλίου.

Στην παράγραφο αυτή θα έχουμε την ευκαιρία να μάθουμε πώς να δίνουμε εντολές στον υπολογιστή, ώστε να επιλέγει, ανάλογα με τις συνθήκες που ισχύουν, ποια βήματα πρέπει να εκτελέσει.

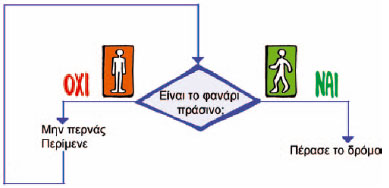

Αν θέλουμε να γράψουμε έναν αλγόριθμο που να τον εκτελεί ένα μικρό παιδί, ώστε να διασχίσει με ασφάλεια το δρόμο, πρέπει να συμπεριλάβουμε τον έλεγχο του φαναριού (Εικόνα 2.10). Ο αλγόριθμος μπορεί να περιγραφεί με βήματα ως εξής:

1. Περπάτησε μέχρι την άκρη του πεζοδρομίου.
2. Έλεγξε το σηματοδότη για τους πεζούς.
3. Αν ο σηματοδότης είναι πράσινος, τότε πέρασε προσεκτικά το δρόμο· διαφορετικά (δηλ. αν είναι κόκκινος), περίμενε στην άκρη του πεζοδρομίου μέχρι το φανάρι να γίνει πράσινο.

2ο Παράδειγμα

Να γραφεί ένας αλγόριθμος που θα μας δίνει την απόλυτη τιμή ενός αριθμού.

Αν θυμηθούμε λίγο τα Μαθηματικά, η απόλυτη τιμή ενός αριθμού x ισούται με:

• x, αν x > 0,
• 0, αν x = 0 και
• -x, αν x

Επομένως, ο αλγόριθμος για την εύρεση της απόλυτης τιμής ενός αριθμού, με μια μικρή μετατροπή, μπορεί να διαμορφωθεί ως εξής:

• Μάθε την τιμή του x.

• Αν το x είναι μικρότερο από το 0 τότε υπολόγισε την τιμή -x (δηλαδή -1*x) και εμφάνισέ την
• διαφορετικά εμφάνισε το x.

Η εντολή της Logo που χρησιμεύει για την εκτέλεση του παραπάνω αλγορίθμου από τον υπολογιστή είναι η:

ΑνΔιαφορετικά συνθήκη [εντολή 1] [εντολή 2]

Με την εντολή αυτή ο υπολογιστής ελέγχει αρχικά, αν ισχύει η συνθήκη. Στη συνέχεια ανάλογα με το αν ισχύει (είναι αληθής), εκτελεί την πρώτη εντολή· διαφορετικά εκτελεί τη δεύτερη.

Η συνθήκη είναι μια λογική πρόταση. Χρησιμοποιεί συνήθως τα σύμβολα:

Από τον αλγόριθμο της εύρεσης της απόλυτης τιμής ενός αριθμού μπορεί να προκύψει η εξής διαδικασία:

για απόλυτη : x
    ΑνΔιαφορετικά : x     [ανακοίνωση (φρ [το x είναι: ] (-1) * :x)]
    [ανακοίνωση (φρ [το x είναι: ] :x)]
τέλος

Στη διαδικασία «απόλυτη» η συνθήκη ελέγχου είναι η (:x [ανακοίνωση (φρ [το x είναι: ] (-1) :x)], η οποία ανακοινώνει στην οθόνη την τιμή του x με το συνοδευτικό μήνυμα «το x είναι:». Σε διαφορετική περίπτωση, εκτελείται η δεύτερη εντολή, που εμφανίζει το ίδιο μήνυμα και στη συνέχεια την αρχική τιμή του x.

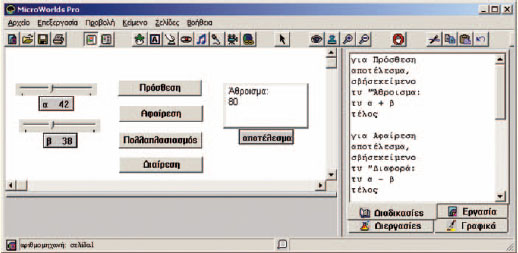

2.8 Δημιουργώντας πιο σύνθετες εφαρμογές με τη γλώσσα Logo Δημιουργία μιας αριθμομηχανής

Άσκηση: Γράψτε τις διαδικασίες του Πολλαπλασιασμού και της Διαίρεσης, ώστε να λειτουργούν και τα τέσσερα κουμπιά στην αριθμομηχανή μας.

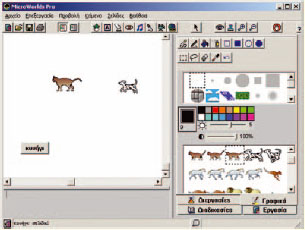

Κυνηγητό σκύλου γάτας

Άσκηση: Τροποποιήστε την παραπάνω δραστηριότητα, ώστε η γάτα να κινείται σε μία διεύθυνση μόνο. Ποια εντολή πρέπει να διαγράψετε;

Στη συνέχεια δημιουργήστε δύο κουμπιά που το καθένα απ' αυτά θα ενεργοποιεί μία διαδικασία με τα αντίστοιχα ονόματα «Δ» και «Α». Το κουμπί με το όνομα «Δ» θα αλλάζει τη διεύθυνση της χελώνας με το όνομα γάτα προς τα δεξιά κατά 90 μοίρες. Αντίστοιχα το κουμπί με το όνομα «Α» θα αλλάζει τη διεύθυνση της χελώνας με το όνομα γάτα προς τα αριστερά κατά 90 μοίρες.
