Εισαγωγή

Οι υπολογιστές αποτελούνται από διάφορα μέρη. Με μια πρώτη ματιά μπο¬ρούμε εύκολα να ξεχωρίσουμε τις περιφερειακές συσκευές ενός υπολογιστή, όπως το πληκτρολόγιο και το ποντίκι. Στο εσωτερικό, όμως, της Κεντρικής Μονάδας κρύβονται τα σημαντικότερα εξαρτήματά του.

• Τι θα βλέπαμε άραγε στο εσωτερικό του, αν ανοίγαμε το κουτί του υπολογιστή;
• Από ποια βασικά μέρη αποτελείται εσωτερικά ο υπολογιστής;
• Πόσο σημαντικό είναι να γνωρίζουμε τη χρησιμότητα των εσωτερικών μερών του υπολογιστή;

Στο Κεφάλαιο αυτό θα μπορέσουμε να κατανοήσουμε τις αρχές στις οποίες έχει βασιστεί η κατασκευή του ηλεκτρονικού υπολογιστή.

2.1 Ο Προσωπικός Υπολογιστής εσωτερικά

Οι υπολογιστές αποτελούνται από πολλά ηλεκτρονικά εξαρτήματα. Κάθε εξάρτημα έχει ειδικό ρόλο στη λειτουργία του υπολογιστή. Όλα όμως έχουν σχεδιαστεί, για να συνεργάζονται, έτσι ώστε ο υπολογιστής να λειτουργεί ως ενιαίο σύνολο (υπολογιστικό σύστημα). Η γνώση, σε ένα πρώτο επίπεδο, της λειτουργίας των μερών του υπολογιστή είναι σημαντική, γιατί έτσι μπορούμε να τον χειριστούμε καλύτερα, αλλά και να κάνουμε πιο ασφαλή και αποδοτική την εργασία μας.

Αν ανοίξουμε την Κεντρική Μονάδα ενός προσωπικού υπολογιστή, μπορούμε να παρατηρήσουμε τα διάφορα εσωτερικά του μέρη (Εικόνα 2.1).

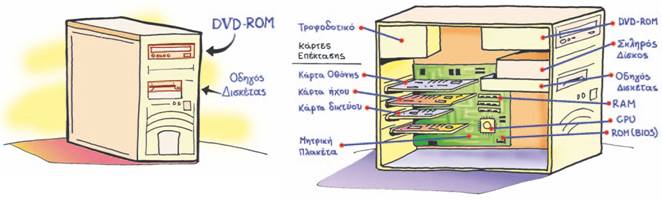

Εικόνα 2.1. Η Κεντρική Μονάδα (αριστερά) και τα κυριότερα μέρη στο εσωτερικό της (δεξιά

Ας δούμε μια σύντομη περιγραφή για τα πιο σημαντικά από αυτά.
Τροφοδοτικό: Ο υπολογιστής είναι μια ηλεκτρονική μηχανή και χρειάζεται απαραίτητα ηλεκτρικό ρεύμα για τη λειτουργία του. Ενώ η τάση του ηλεκτρικού δικτύου που έχουμε στην Ευρώπη, είναι 220 Volt και παρέχει εναλλασσόμενο ρεύμα, τα εξαρτήματα του υπολογιστή δουλεύουν με συνεχές ρεύμα στα 5 και 12 Volt. Το τροφοδοτικό είναι μια συσκευή υπεύθυνη για τις δύο αυτές λειτουργίες, δηλαδή:

1. Μετατρέπει το εναλλασσόμενο ρεύμα σε συνεχές.
2. Παρέχει τις κατάλληλες τάσεις 5 και 12 Volt, για να τροφοδοτηθούν οι εσωτερικές συσκευές στο κουτί του υπολογιστή.

Όλες οι συσκευές στο εσωτερικό του υπολογιστή συνδέονται άμεσα, με καλώδια, ή έμμεσα, μέσω κάποιας άλλης συσκευής, στο τροφοδοτικό.

Μητρική πλακέτα (motherboard): Είναι συνήθως το πιο μεγάλο εξάρτημα (πλακέτα) στο εσωτερικό του υπολογιστή. Το όνομά της οφείλεται στο ότι τα περισσότερα εξαρτήματα του υπολογιστή είναι τοποθετημένα πάνω της ή συνδέονται σ' αυτή. Παρατηρώντας την προσεχτικά (Εικόνα 2.2) εντοπίζουμε διάφορες ειδικές υποδοχές για την εγκατάσταση του επεξεργαστή, της μνήμης και διάφορων άλλων ηλεκτρονικών καρτών, όπως η κάρτα οθόνης. Επιπλέον στη μία πλευρά της υπάρχουν ειδικές θύρες, ώστε να συνδέουμε μερικές από τις εξωτερικές συσκευές του υπολογιστή (πληκτρολόγιο, ποντίκι, εκτυπωτή κλπ). Μέσα από τους ηλεκτροφόρους αγωγούς της μητρικής πλακέτας (διαύλους) κυκλοφορούν τα απαραίτητα δεδομένα με τη μορφή ηλεκτρικών σημάτων (που αντιστοιχούν σε 0 ή 1), για να συνεργάζονται οι συσκευές μεταξύ τους.

Επεξεργαστής ή Κεντρική Μονάδα Επεξεργασίας ή Κ.Μ.Ε. (Central Processing Unit ή C.P.U.): Είναι το πιο σημαντικό εξάρτημα, καθώς είναι υπεύθυνο για τις κυριότερες επεξεργασίες που γίνονται στον υπολογιστή. Όλα τα δεδομένα μεταφέρονται από την Κύρια Μνήμη στον επεξεργαστή, ώστε να γίνει η απαραίτητη επεξεργασία τους σύμφωνα με τις εντολές μας. Μετά την επεξεργασία τους τα δεδομένα επιστρέφουν και τοποθετούνται προσωρινά στη Κύρια Μνήμη του υπολογιστή.

Η Κ.Μ.Ε. είναι τοποθετημένη πάνω στη μητρική πλακέτα και, επειδή θερμαίνεται πολύ κατά τη λειτουργία της, χρειάζεται έναν ανεμιστήρα, για να την ψύχει. Πολλοί τη χαρακτηρίζουν ως «εγκέφαλο» του υπολογιστή και με βάση αυτή αποτιμώνται συνήθως η ταχύτητα και οι δυνατότητες του υπολογιστή που χρησιμοποιούμε. Καθώς η τεχνολογία συνεχώς εξελίσσεται, η ταχύτητα επεξεργασίας της Κ.Μ.Ε. γίνεται ολοένα και μεγαλύτερη.

Κύρια Μνήμη: Είναι η μνήμη στην οποία τοποθετούνται δεδομένα και εντολές, πριν σταλούν στον επεξεργαστή καθώς και αμέσως μετά την επεξεργασία. Είναι απαραίτητη για κάθε υπολογιστή. Μπορεί να διακριθεί σε RAM και ROM.

RAM ή Μνήμη Τυχαίας Προσπέλασης (Random Access Memory): Είναι η μνήμη που χρησιμοποιείται περισσότερο στον υπολογιστή. Οποιοδήποτε πρόγραμμα χρησιμοποιήσουμε ή οποιαδήποτε εργασία κάνουμε αποθηκεύεται προσωρινά στη μνήμη αυτή. Αποτελείται από ολοκληρωμένα κυκλώματα (τσιπ-chip), τα οποία τοποθετούνται στη μητρική πλακέτα σε μορφή μικρής κάρτας που ονομάζεται κάρτα μνήμης. Κάθε κάρτα μνήμης έχει συγκεκριμένη χωρητικότητα που μετριέται σε MB ή GB. Η απόδοση ενός υπολογιστή μπορεί να βελτιωθεί, αν αυξηθεί το μέγεθος της μνήμης RAM προσθέτοντας επιπλέον κάρτες μνήμης. Η μνήμη RAM, όμως, έχει ένα μεγάλο μειονέκτημα: οτιδήποτε περιέχει, χάνεται μόλις διακοπεί η τροφοδοσία του υπολογιστή με ηλεκτρικό ρεύμα. Για το λόγο αυτό χρειαζόμαστε κάποιο αποθηκευτικό μέσο, που να αποθηκεύει μόνιμα τις εργασίες μας, όπως για παράδειγμα το σκληρό δίσκο.

ROM ή Μνήμη μόνο για Ανάγνωση (Read Only Memory): Είναι μνήμη, μικρής σχετικά χωρητικότητας, στην οποία έχουν αποθηκευτεί μόνιμα πληροφορίες που μπορούν να χρησιμοποιηθούν σε συγκεκριμένες περιπτώσεις. Στη ROM βρίσκεται το λογισμικό με το όνομα BIOS. Το λογισμικό αυτό είναι υπεύθυνο να εκτελέσει κατά την εκκίνηση του υπολογιστή ελέγχους σχετικούς με τη σωστή λειτουργία των τμημάτων του και στη συνέχεια να «φορτώσει» το Λειτουργικό Σύστημα από κάποιο αποθηκευτικό μέσο στη μνήμη RAM.

2.2 Εσωτερικές Κάρτες

Στο εσωτερικό του υπολογιστή εκτός από τον επεξεργαστή, τη μνήμη και τη μητρική πλακέτα, υπάρχει ένα πλήθος από ηλεκτρονικές κάρτες. Μερικές από αυτές είναι απαραίτητες για τη λειτουργία του υπολογιστή, άλλες απλώς μας παρέχουν πρόσθετες δυνατότητες. Ας δούμε τις πιο σημαντικές από αυτές:

Κάρτα Οθόνης ή Κάρτα Γραφικών (Graphics Card): Η κάρτα οθόνης είναι απαραίτητη για κάθε υπολογιστή και επεξεργάζεται το σήμα που στέλνεται στην οθόνη του υπολογιστή. Κάθε κάρτα οθόνης περιέχει δικό της επεξεργαστή και μνήμη, ώστε να μην χρησιμοποιεί τα αντίστοιχα του υπολογιστή.

Κάρτα Ήχου (Sound Card): Είναι απαραίτητη για την αναπαραγωγή των ήχων και της μουσικής που ακούμε από τα ηχεία τα οποία είναι συνδεδεμένα με τον υπολογιστή. Επίσης για την ψηφιακή καταγραφή ήχου μπορούμε να συνδέσουμε σε αυτήν εξωτερικές πηγές ήχου ή συσκευή μικροφώνου.

Κάρτα Δικτύου (Network Card): Είναι απαραίτητη, όταν θέλουμε να συνδέσουμε τον υπολογιστή μας με άλλους υπολογιστές που βρίσκονται σε δίκτυο (περισσότερα για τα Δίκτυα Υπολογιστών θα μελετήσουμε στο Κεφάλαιο 4).

Άλλες κάρτες επέκτασης: Η μητρική πλακέτα έχει υποδοχές, για να συνδέουμε οποιαδήποτε κάρτα σε αυτήν. Υπάρχει μια ποικιλία καρτών που, αν δεν μπορούμε να τις εγκαταστήσουμε υπάρχουν ήδη στον υπολογιστή μας, όπως:

Σε πολλές σύγχρονες μητρικές πλακέτες ενσωματώνονται διάφορες εσωτερικές κάρτες, όπως η κάρτα ήχου, η κάρτα οθόνης, ή η κάρτα δικτύου.

2.3 Θύρες Σύνδεσης

Αν παρατηρήσετε την Κεντρική Μονάδα του υπολογιστή, στο πίσω μέρος θα δείτε κάποια καλώδια να είναι συνδεδεμένα σε υποδοχές. Τα καλώδια αυτά καταλήγουν στην άλλη τους άκρη σε συσκευές, όπως το ποντίκι, το πληκτρολόγιο ή ο εκτυπωτής. Ο υπολογιστής περιέχει αυτές τις υποδοχές, που ονομάζουμε θύρες, για να συνδέεται με άλλες εξωτερικές συσκευές. Στην πραγματικότητα, οι θύρες βρίσκονται ενσωματωμένες στις εσωτερικές κάρτες. Υπάρχουν διαφορετικές θύρες ανάλογα με τις δυνατότητες που μας προσφέρουν. Μερικές από αυτές είναι οι:
